Dell Vostro 1440 - Инструкция (Страница 49)

17
Извлечение
системной платы
1. Выполните процедуры, приведенные в разделе Перед началом работы
с компьютером .
2. Извлеките батарею.
3. Извлеките карту
памяти SD .
4. Снимите клавиатуру.
5. Извлеките оптический
дисковод .
6. Извлеките модуль памяти .
7. Снимите упор для рук .
8. Извлеките жесткий диск .
9. Извлеките плату WLAN .
10. Извлеките радиатор и вентилятор центрального процессора в сборе .
11. Извлеките процессор.

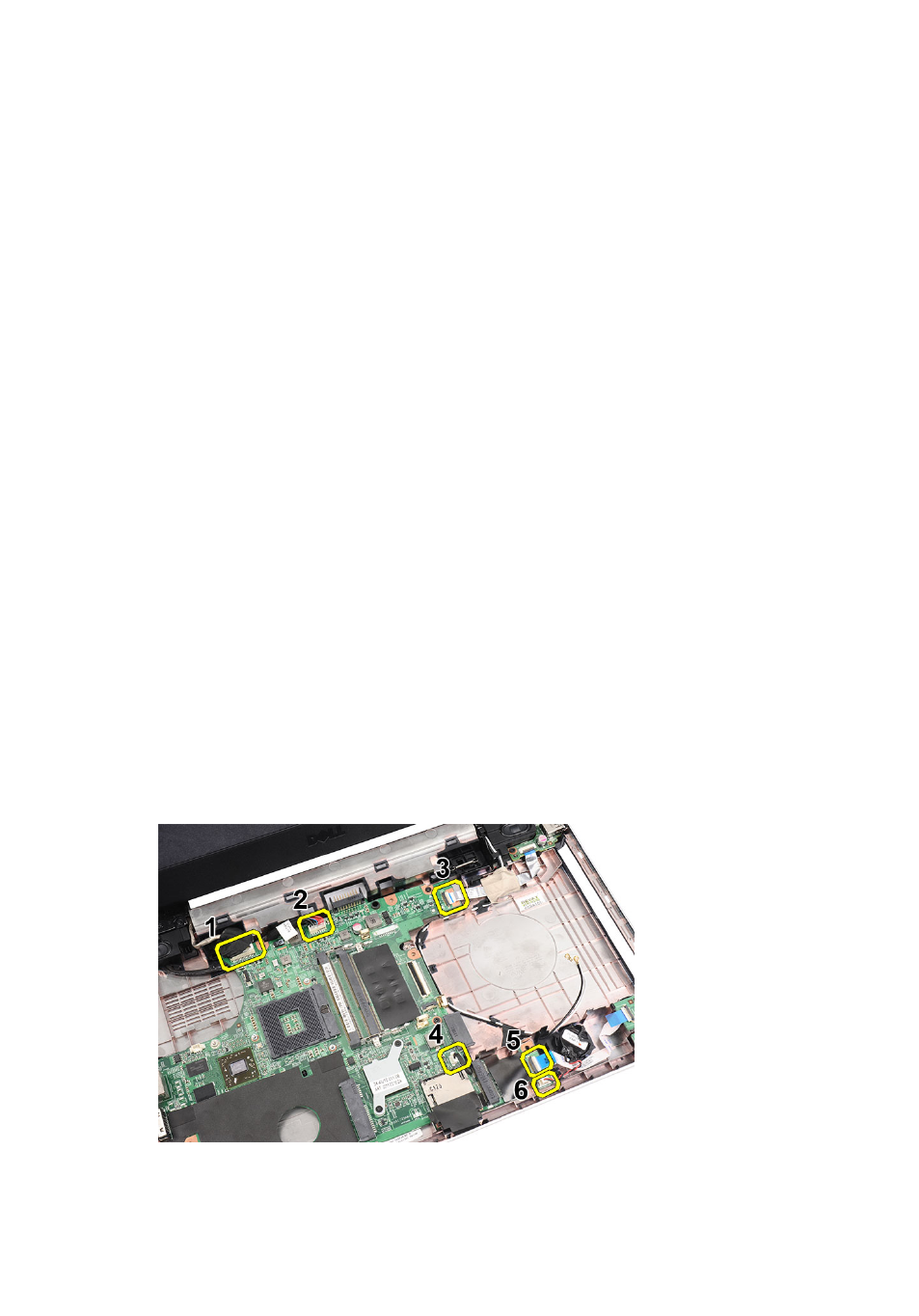

12. Отсоедините кабель дисплея (1), кабель питания постоянным током (2),
кабель платы USB (3), кабель динамика (4), кабель звуковой платы (5) и
кабель батарейки типа «таблетка» (6).
13. Выверните винты, которыми крепится системная плата.
49
