Обратная установка крышки центральной панели – Инструкция по эксплуатации Dell Studio 1536
Страница 10
8.
Приподнимите клавиатуру и удерживайте ее в таком положении
, выдвинув немного вперед, чтобы обеспечить доступ к разъему кнопок
управления мультимедиа
, расположенному на системной плате.
9.
Отсоедините кабель кнопок управления мультимедиа от разъема на системной плате
.
Обратная установка крышки центральной панели
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Подсоедините кабель кнопок управления мультимедиа обратно к разъему под клавиатурой на системной плате
.
3.
Совместите выступы вдоль нижней части клавиатуры и вставьте их под упор для рук
.
4.
Установите на место окаймление клавиатуры
.
5.
Нажмите на угловые кромки рядом с верхней частью
, чтобы вставить клавиатуру на место до щелчка.
6.
Вверните обратно два винта
, расположенные в верхней части клавиатуры.
7.
Вставьте крышку центральной панели в окаймление клавиатуры и нажмите на оба края крышки
, задвинув ее до щелчка.
8.
В отсеке аккумулятора вверните обратно два винта
, которыми крепится крышка центральной панели.
Назад на страницу содержания
ВНИМАНИЕ
.
Колпачки для клавиш на клавиатуре хрупкие
, легко смещаются, и их установка требует времени. Будьте осторожны во время
разборки и манипулирования с клавиатурой
.

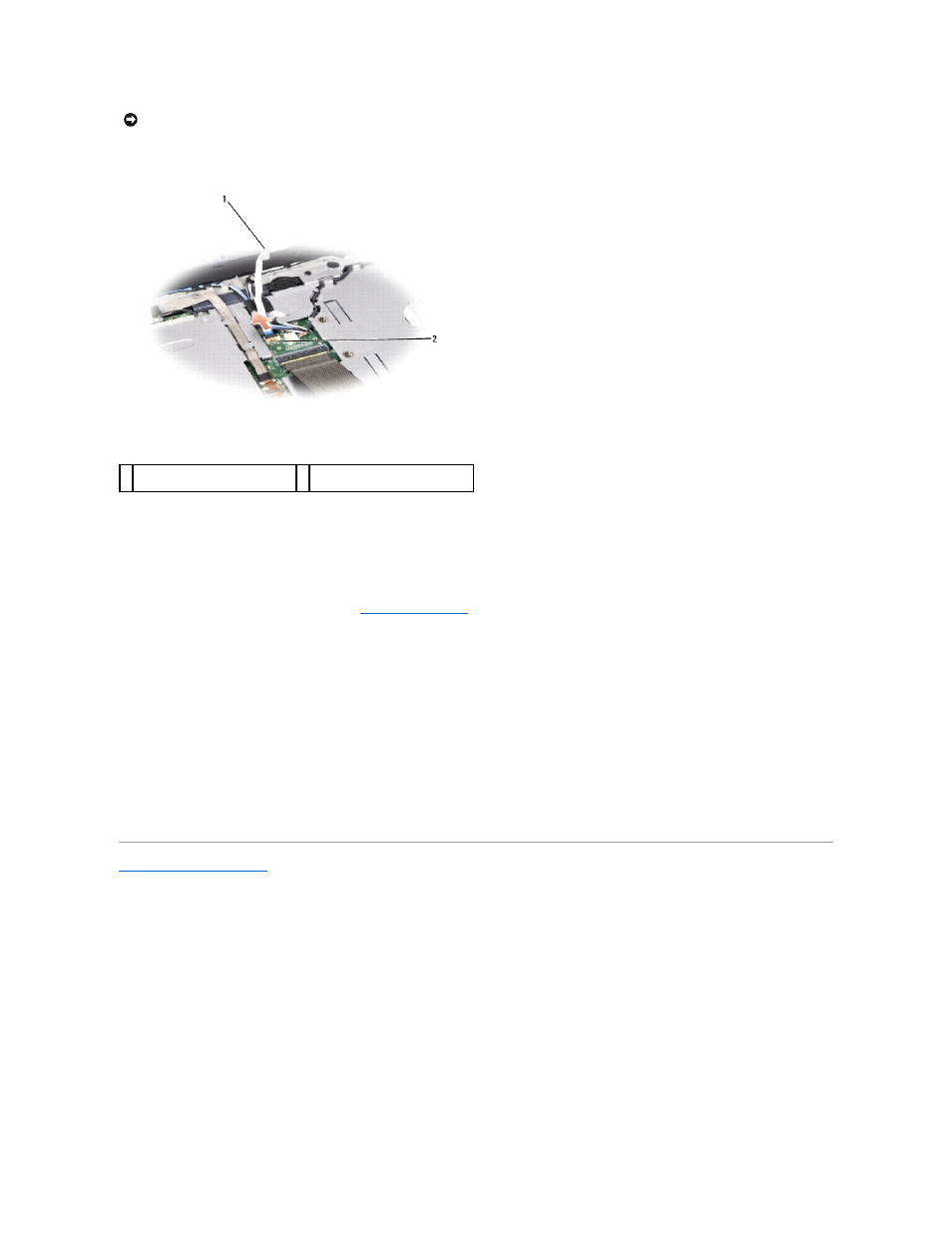

1 кабель кнопок управления
мультимедиа
2 разъем кнопок управления
мультимедиа
