Описание аппаратного обеспечения
21
Индикатор вентилятора (только для коммутаторов 2748)
На передней панели устройства 2748 присутствует индикатор вентилятора. В следующей
таблице приведены описания показаний индикатора вентилятора.
Индикаторы портов
Индикаторы портов 10/100/1000BASE-T
Каждый порт 10/100/1000BASE-T имеет два индикатора. Левый индикатор отображает наличие
соединения, скорость и активность соединения, правый – дуплексный режим.
На следующем рисунке показаны индикаторы портов RJ-45 10/100/1000BASE-T.

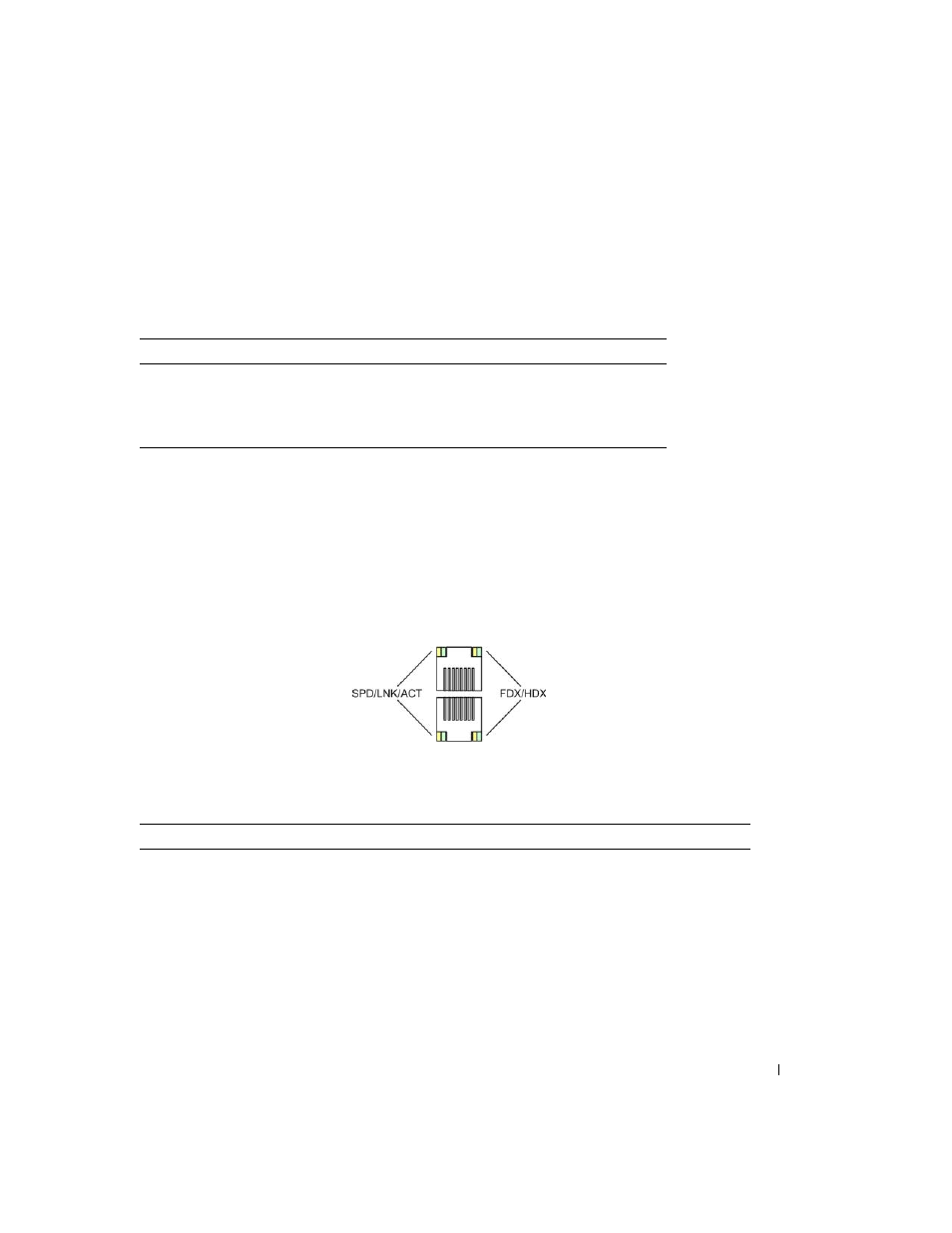

Рисунок 2-9. Индикаторы портов RJ-45 10/100/1000BASE-T для медных кабелей
В следующей таблице приведены описания показаний индикаторов портов RJ-45.
Таблица 2-3. Показания индикатора вентилятора
Цвет индикатора Описание
Зеленый, горит
постоянно Все вентиляторы работают нормально.
Красный, горит
постоянно Обнаружен отказ одного или нескольких вентиляторов.
Таблица 2-4. Показания индикаторов портов RJ-45 10/100/1000BASE-T для медных кабелей
Индикатор Цвет Описание
Левый
индикатор Зеленый, горит
постоянно Порт подключен на скорости 1000 Мбит/с.
Зеленый, мигает Порт передает или принимает данные на скорости
1000 Мбит/с.
Желтый, горит
постоянно Порт подключен на скорости 10 или 100 Мбит/с.
Желтый, мигает Порт передает или принимает данные на скорости
10 или 100 Мбит/с.
