Подключите кабель
USB FlexBay к тыльной стороне устройства чтения карт памяти и внутреннему разъему USB на системной плате (см. раздел
Элементы системной платы
).
5.
Извлеките два винта
, фиксирующие устройство чтения карт памяти.
6.
Выдвиньте устройство чтения карт памяти с передней стороны компьютера
.
7.
Если обратная установка устройства чтения карт памяти не планируется
, установите заглушку панели дисков (см. раздел
8.
Установите лицевую панель
(см.
Установка лицевой панели
).
9.
Выполняйте действия
, описанные в процедуре
После работы с компьютером
.
Установка устройсва чтения карт памяти
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите лицевую панель
(см. раздел
Снятие лицевой панели
).
4.
Если вы устанавливаете новое устройство чтения карт памяти
, а не переустанавливаете существующее, удалите отрывную пластинку с отсека
FlexBay (см. раздел
Извлечение отрывной металлической пластины
5.
Извлеките устройство чтения карт памяти из упаковки
.
6.
Осторожно вставьте устройство чтения карт памяти в отсек
FlexBay через переднюю панель компьютера.
7.
Совместите резьбовые отверстия устройства чтения карт памяти с прорезями в отсеке
FlexBay.
8.
Затяните два винта
, зафиксировав устройство чтения карт памяти.
9.
Подсоедините кабель
USB FlexBay к тыльной стороне устройства чтения карт памяти и внутреннему разъему USB на системной плате (см. раздел
Элементы системной платы
).

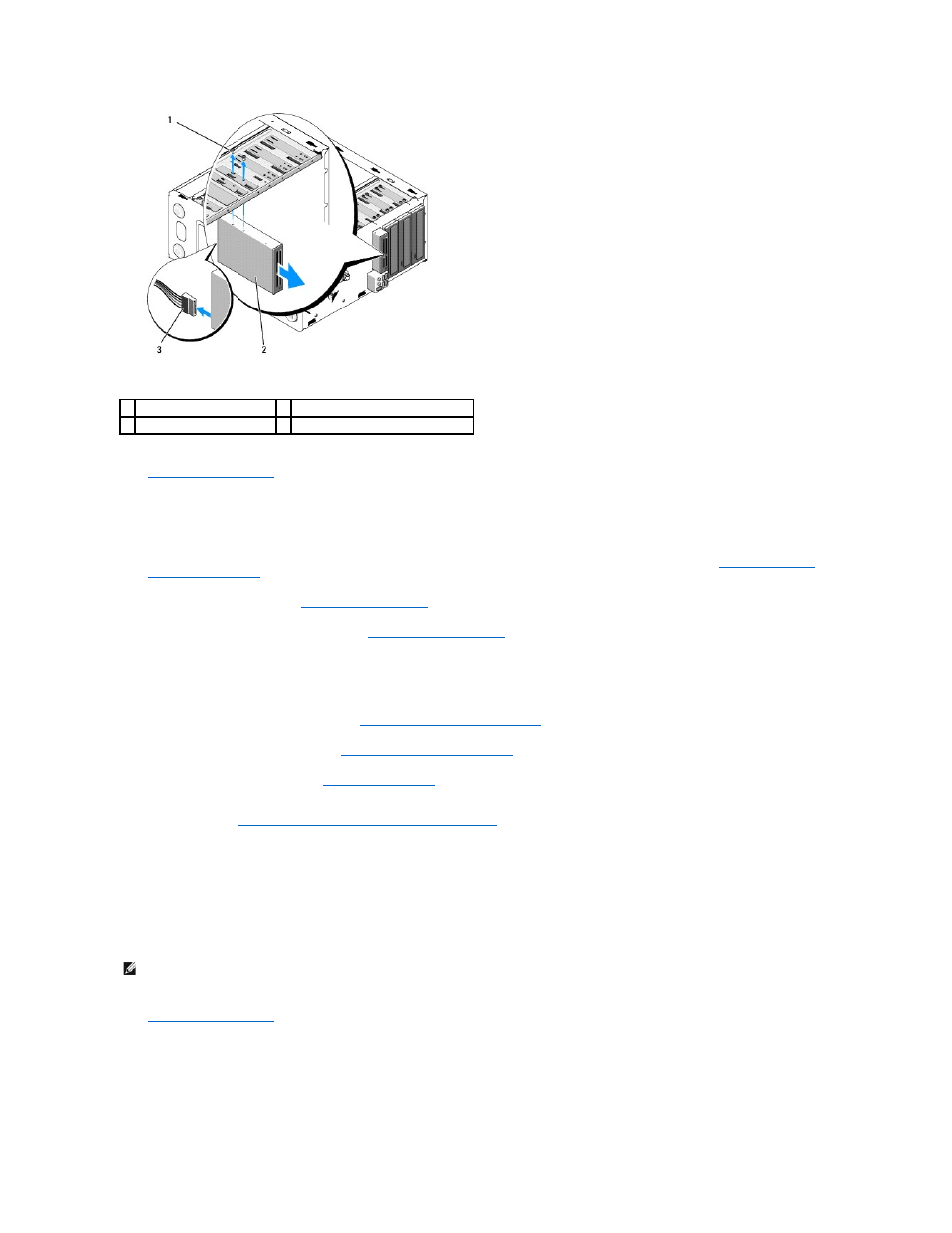

1 винты (2)
2 устройство чтения карт памяти
3 кабель интерфейса USB
ПРИМЕЧАНИЕ
:
Перед подключением кабеля
FlexBay убедитесь, что устройство чтения карт памяти установлено.
