24
| Извлечение платы ввода вывода
Извлечение платы ввода вывода
ПРЕДУПРЕЖДЕНИЕ! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности, поставляемой
с компьютером, и следуйте инструкциям, приведенным в «Перед работой с внутренними
компонентами компьютера» на стр. 7. После завершения работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе «После
выполнения работ с внутренними компонентами компьютера» на стр. 9. Для получения
дополнительной информации о передовом опыте в области техники безопасности см.
веб страницу, посвященную соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 13.

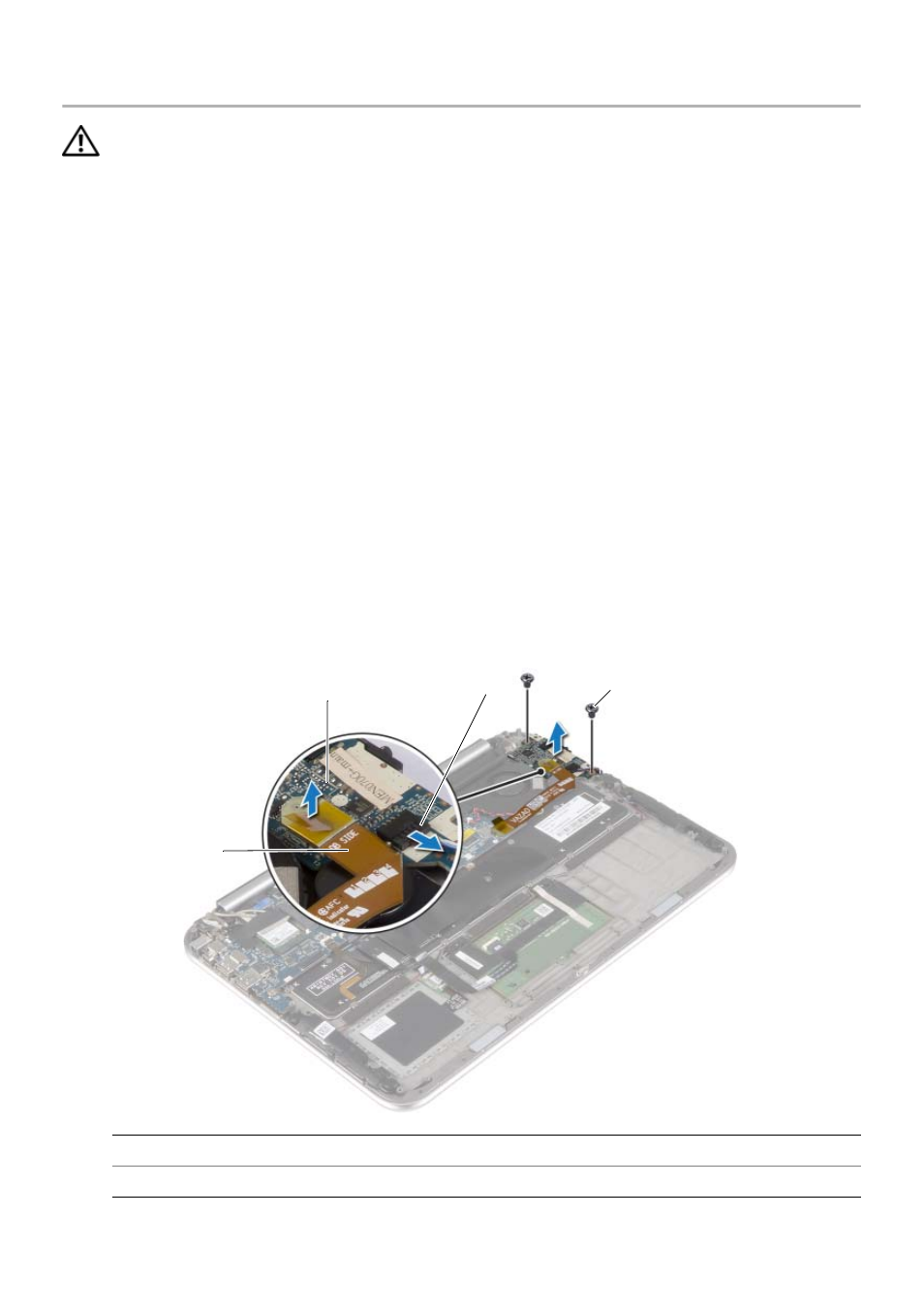

Последовательность действий
1 Отсоедините кабель динамиков от платы ввода вывода.
2 Используя приклеенный язычок, отсоедините кабель платы ввода вывода от системной
платы и платы ввода вывода.
3 Выверните винты, которыми плата ввода/вывода крепится к упору для рук в сборе.
4 Снимите плату ввода вывода с упора для рук в сборе.
1
кабель платы ввода вывода
2
плата ввода вывода
3
кабель динамиков
4
винты (2)
1
3 4 2
