Инструкция по эксплуатации Dell Precision T3500
Страница 3
Назад на страницу содержания

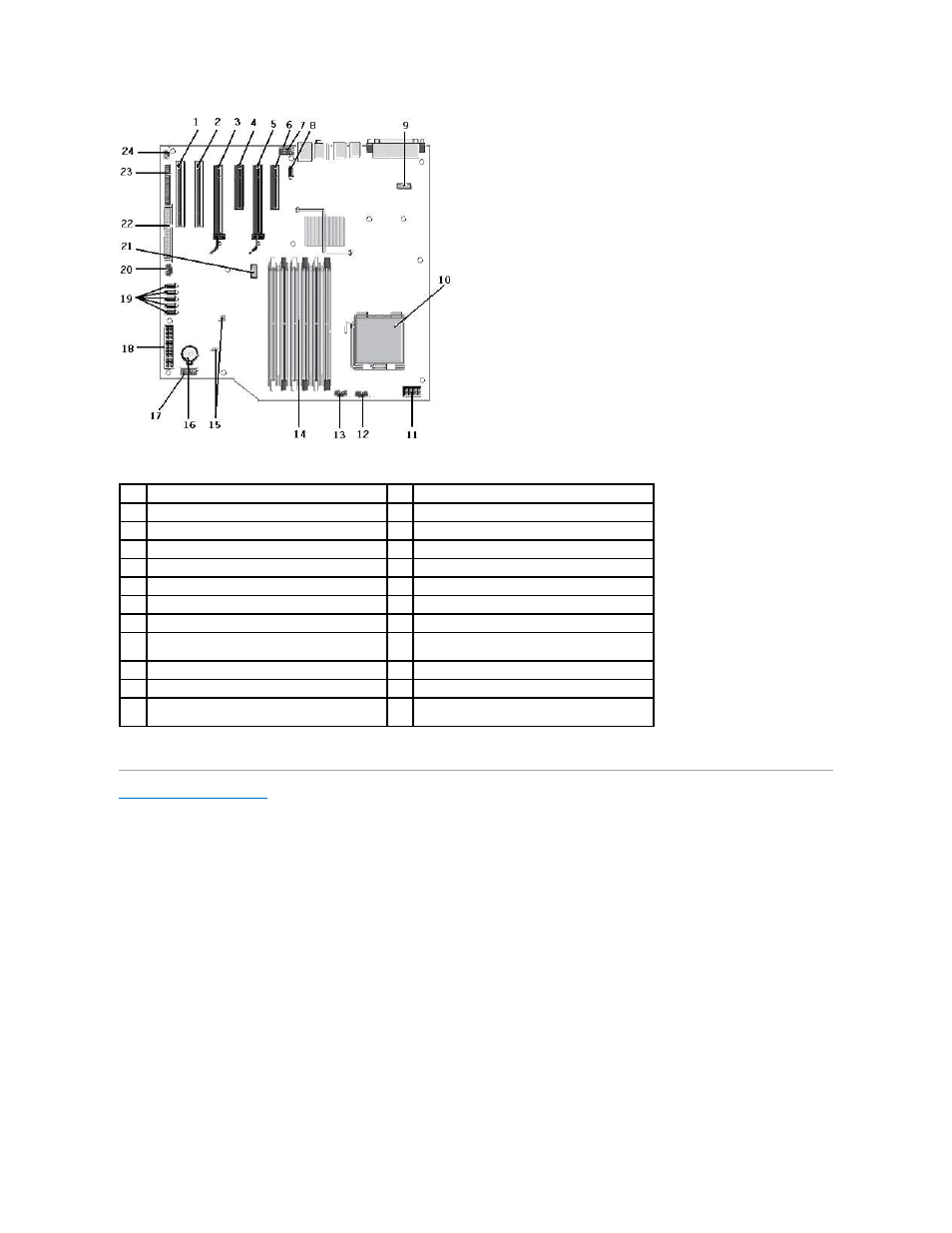

1
Слот для карт
PCI (Slot 6)
2
Слот для карт
PCI (Slot 5)
3
PCIe x16 (Slot 4)
4
PCIe x4 (Slot 3)
5
PCIe x16 (Slot 2)
6
PCIe x4 (Slot 1)
7
Аудиоразъемы на передней панели
(FP_AUDIO)
8
Внутренний
USB (USB_1)
9
LPC_DEBUG
10
Разъем для процессора
11
Разъём питания процессора
(POWER_CPU)
12
Вентилятор лицевой панели
(FAN_Front)
13
Вентилятор передней части каркаса
(FAN_CCAG)
14
Разъемы модулей памяти
(ОЗУ) (DIMM_1-6)
15
Перемычки
(PSWD & RTCRTS)
16
Гнездо батареи
(Батарея CMOS)
17
Внутренний разъем
USB (для устройства чтения
карт памяти
Flexbay)
18
Главный разъем питания
19
Разъемы
SATA (SATA_0-4)
20
Вентилятор жесткого диска
(FAN_HDD)
21
Разъем последовательного порта
(SERIAL2)
22
Разъем
FDD
23
Разъем для передней панели
(FRONTPANEL)
24
Соединитель проникновения в корпус
(INTRUDER)
