Системная плата
Dell™ Vostro™ A840/A860 Руководство по обслуживанию

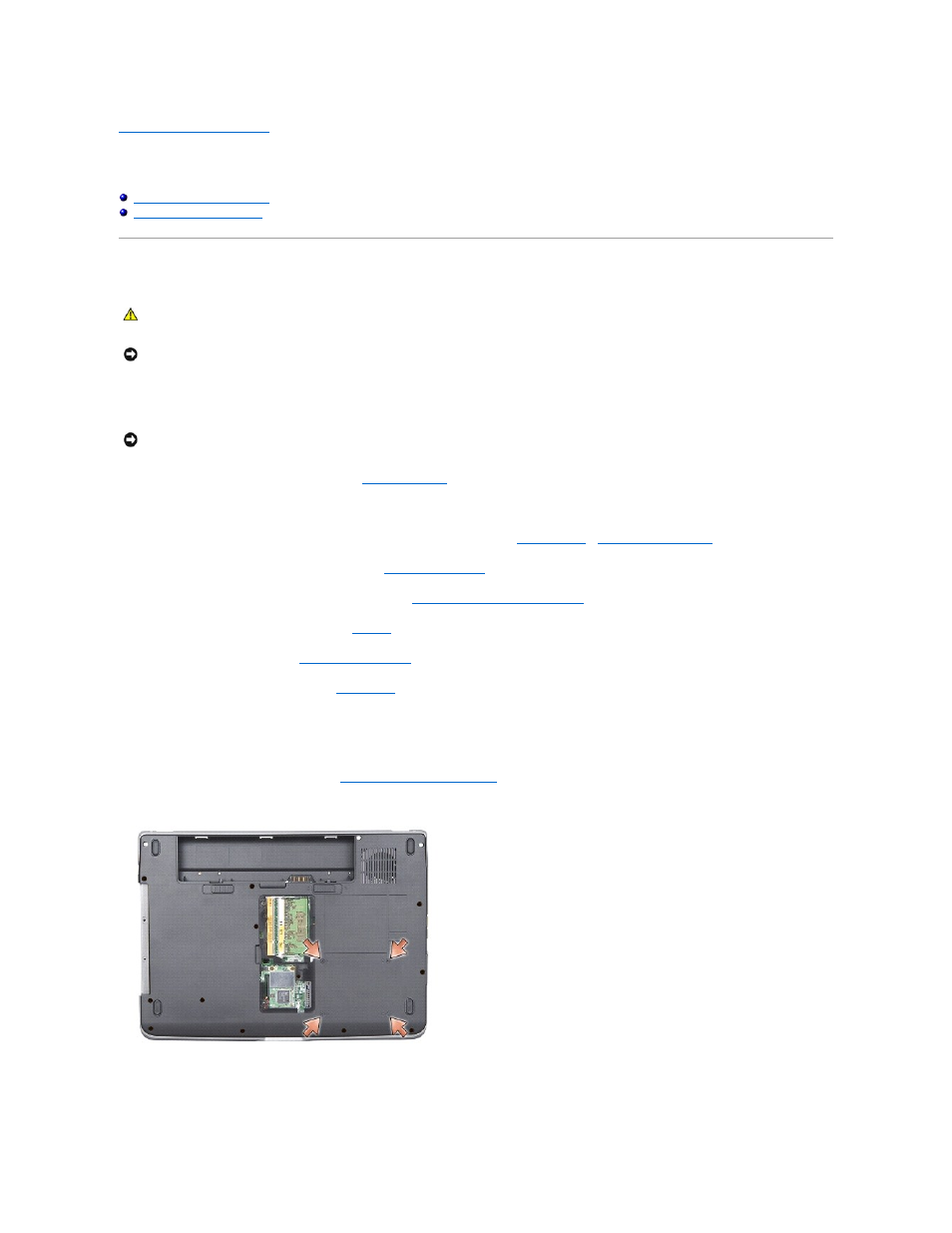

Извлечение системной платы
Микросхема
BIOS на системной плате содержит метку производителя, которая также видна на ярлыке со штрихкодом, прикрепленном к нижней
панели компьютера
. В состав запасного комплекта для системной платы входит диск с утилитой для переноса метки производителя на запасную
системную плату
.
1.
Выполните инструкции
, описанные в разделе
Перед установкой
.
2.
Удалите все установленные карты из разъема для карт
3-в-1.
3.
Извлеките все установленные модули памяти и плату
WLAN (смотрите разделы
Модуль памяти
и
Извлечение платы
WLAN
).
4.
Извлеките оптический дисковод
(смотрите раздел
Оптический дисковод
).
5.
Снимите крышку центральной панели
(смотрите раздел
Снятие крышки центральной панели
).
6.
Снимите дисплей в сборе
(смотрите раздел
Дисплей
).
7.
Снимите клавиатуру
(см. раздел
Извлечение клавиатуры
).
8.
Снимите упор для рук
(смотрите раздел
Упор для рук
).
9.
Снимите устройство чтения мультимедийных карт типа «
3 в 1».
10.
Отсоедините кабели вентилятора корпуса
, динамика, RJ-11 и питания от разъемов на системной плате.
11.
Снимите вентилятор корпуса
(см. раздел
Извлечение вентилятора корпуса
).
12.
Извлеките майларовые перфоленты
, а затем из задней части компьютера выверните четыре винта, с помощью которых крепится жесткий диск.
13.
Отвинтите два оставшихся винта
, которые крепят системную плату к корпусу компьютера.
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительную информацию о наиболее эффективных мерах обеспечения безопасности см. на главной
странице раздела
Regulatory Compliance (Соответствие нормативным требованиям) по адресу: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
:
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
(например, задней панели) компьютера.
ВНИМАНИЕ
:
Держите компоненты и платы за края и старайтесь на прикасаться к выводам и контактам
.
