Убедитесь , что полка опирается на центральные фиксаторы серверных модулей. Если полка расположена в центре, накопитель с интерфейсом
USB можно подключить к любому серверному модулю.

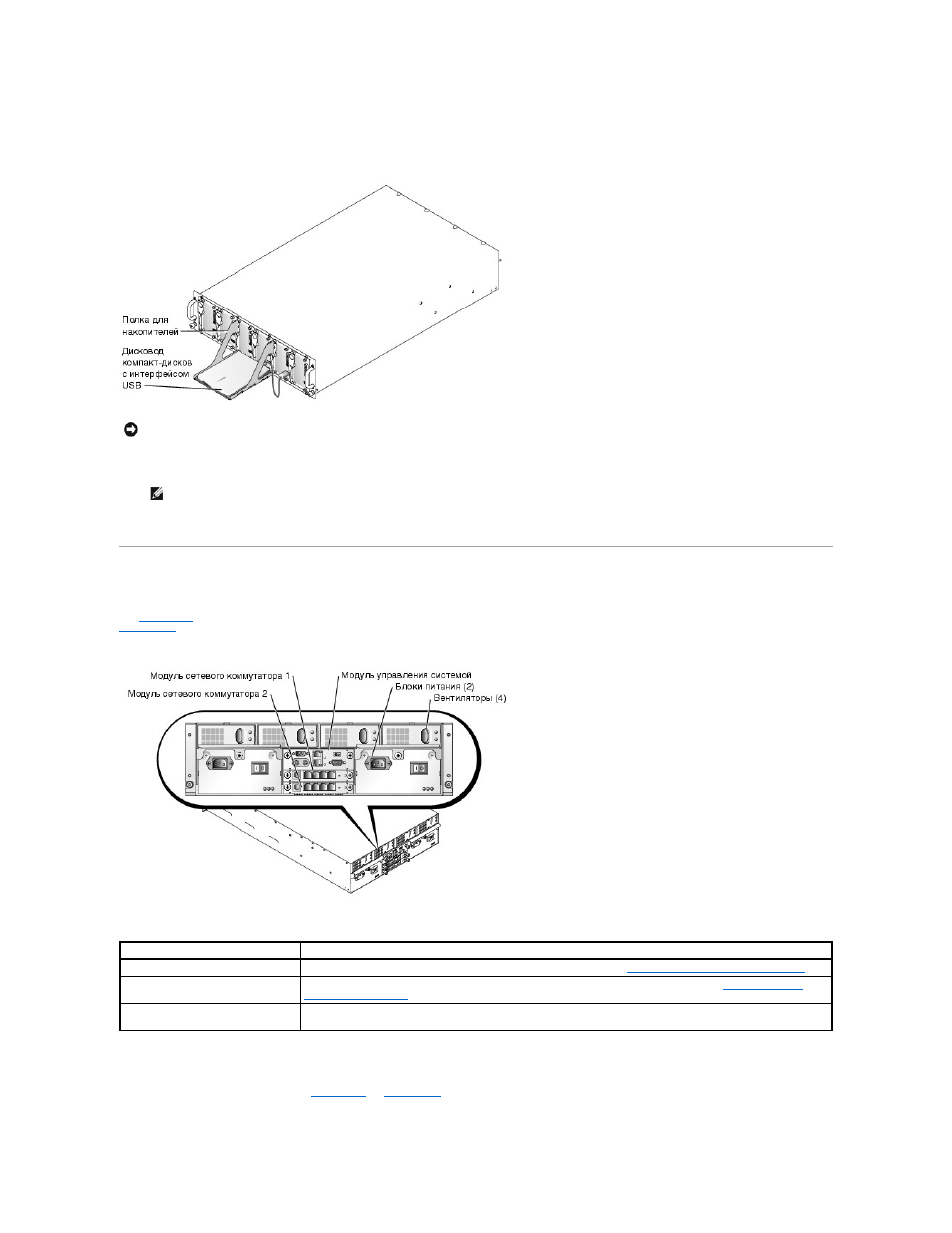

Pисунок 1-3. Установка полки для накопителей
2. Поместите накопитель на полку и подключите его серверному модулю , который требуется сконфигурировать.
3. Уберите накопитель и демонтируйте полку . Не оставляйте накопитель подключенным во время обычной работы системы.
Элементы задней панели
Задняя панель системы позволяет получать доступ к модулям сетевого коммутатора (2), модулю управления системой, вентиляторам и блокам питания
(см. Pисунок 1-4 ). Информацию об элементах задней панели см. в
Taблицa 1-2 .
Pисунок 1-4. Элементы задней панели
Taблицa 1-2. Элементы задней панели
Индикатор блока питания
На каждом блоке питания с возможностью горячего подключения имеются индикаторы , предоставляющие информацию о состоянии питания, сбоях и
наличии питания переменным током (см. Pисунок 1-5 ). В Taблицa 1-3 перечислены сигналы индикаторов блоков питания.
ВНИМАНИЕ : Дисковод гибких или компакт -дисков с интерфейсом USB во время работы должен располагаться на полке для накопителей. Для
обеспечения правильной работы накопитель должен находиться на ровной горизонтальной поверхности .
ПРИМЕЧ АНИЕ : Если накопитель должен быть загрузочным , отключите и вновь включите питание серверного модуля.
Компонент Описание
Индикаторы блоков питания Обеспечивают выдачу информации о состоянии питания (см. табл. « Сигналы индикаторов блоков питания » ).
Индикаторы модуля сетевого
коммутатора Обеспечивают выдачу информации о состоянии сети 10/100/100 BASE-T (см. подраздел « Элементы модуля
сетевого коммутатора » ).
Индикаторы модуля управления
системой Обеспечивают выдачу информации о состоянии системы , состоянии управления системой и состоянии портов.
