Таблица
1-2. Светодиодные индикаторы, кнопки и разъемы передней панели
Кодовые сигналы индикаторов жестких дисков
SCSI
Если активирован
RAID, два индикатора в каждом отсеке жестких дисков предоставляют информацию о состоянии жестких дисков SCSI. RAID можно
включить с помощью
ROMB на плате-расширителе либо посредством платы RAID, подключенной к объединительной плате. См.
и
. Индикатор включенного питания/сбоя диска контролируется с помощью встроенного микропрограммного обеспечения объединительной
платы
SCSI.

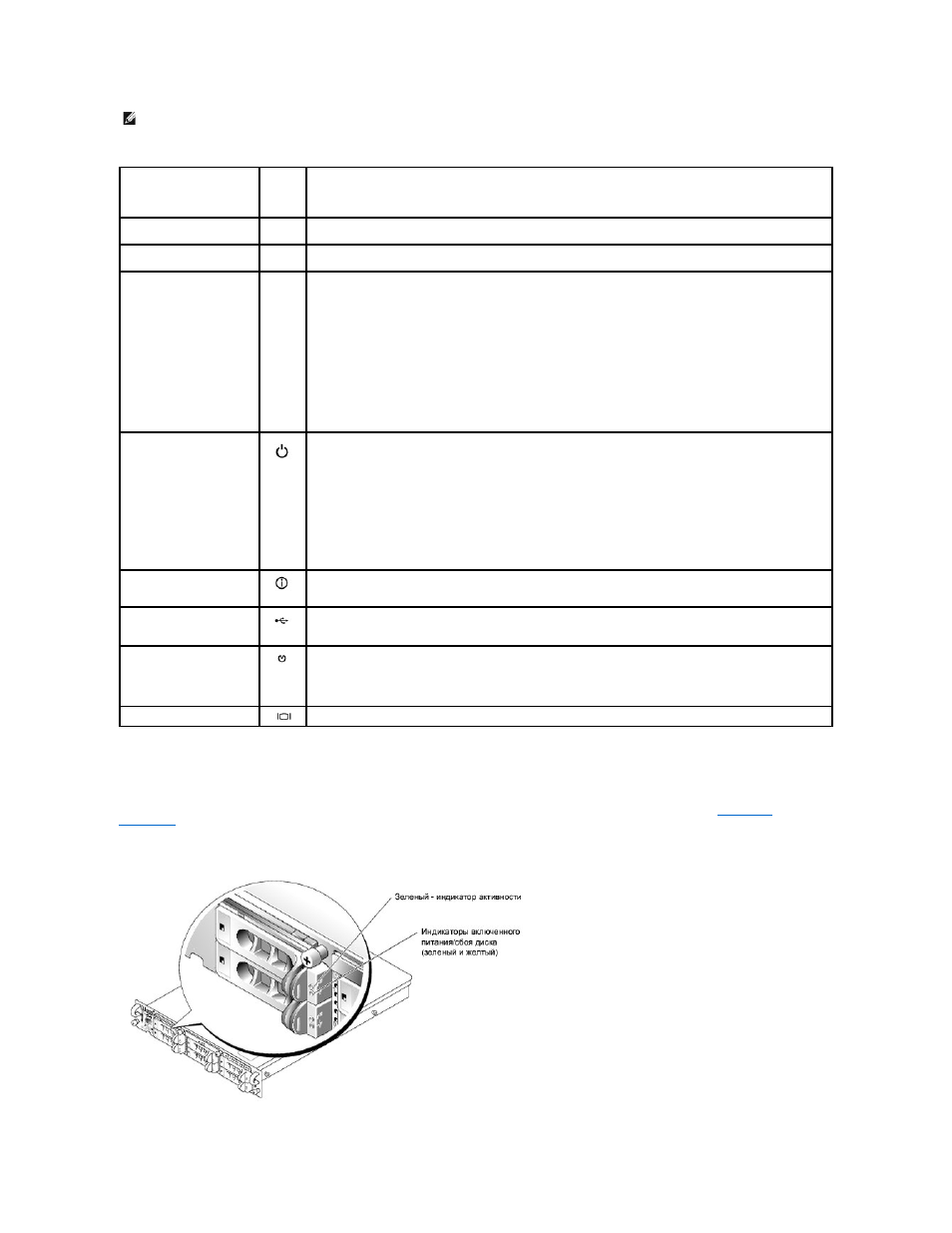

Рисунок
1-2. Индикаторы жестких дисков SCSI
ПРИМЕЧАНИЕ
.
Отсеки для жестких дисков пронумерованы с
0 по 5, начиная с нижнего отсека для диска, расположенного слева.
Индикатор
, кнопка
или разъем
Значок
Описание
Синий индикатор состояния
системы
Не работает
, если не установлена дополнительная панель.
На ЖК
-дисплее отображается состояние системы.
Желтый индикатор
состояния системы
Не работает
, если не установлена дополнительная панель.
На ЖК
-дисплее отображается состояние системы.
ЖК
-дисплей
Отображает системный идентификатор
, информацию о состоянии и сообщения о системных ошибках.
В нормальном режиме работы ЖК
-дисплей светится. Мигание
ЖК
-дисплея синим цветом при идентификации конкретной системы может быть вызвано как программным
обеспечением для управления системой
, так и нажатием кнопок идентификации, расположенных на
передней и задней панелях
.
ЖК
-дисплей светится желтым цветом, когда в системе возникает проблема, связанная с блоками питания,
вентиляторами
, температурой или жесткими дисками.
ПРИМЕЧАНИЕ
.
Если система подключена к источнику переменного тока и обнаружена ошибка
, ЖК-дисплей
мигает желтым цветом независимо от того
, включено ли питание системы.
Индикатор включенного
питания
, кнопка
электропитания
Когда система включена
, загорается индикатор включенного питания. Индикатор включенного питания
мигает
, если в систему подается питание, но система при этом не включена.
Кнопка электропитания контролирует подачу в систему постоянного тока
.
ПРИМЕЧАНИЕ
.
Если система работает под управлением
ACPI-совместимой операционной системы и отключается с помощью кнопки электропитания, перед
отключением питания система выполнит надлежащую процедуру завершения работы
. Если ACPI-совместимая
операционная система не используется
, питание отключается сразу же после нажатия кнопки
электропитания
.
Кнопка идентификации
системы
Кнопки идентификации системы на передней и задней панелях используются для поиска конкретной системы
в стойке
. При нажатии одной из этих кнопок синие индикаторы состояния системы на передней и задней
панелях начнут мигать и будут мигать до повторного нажатия одной из этих кнопок
.
USB-разъемы
Предназначены для подключения к системе устройств
, совместимых с интерфейсом USB 2.0.
Кнопка
NMI
Используется для устранения проблем в программном обеспечении и драйвере устройства при работе
определенных операционных систем
. Эту кнопку можно нажать, используя конец канцелярской скрепки.
Используйте эту кнопку только по указанию специалиста службы технической поддержки или в соответствии
с документацией по операционной системе
.
Видеоразъем
Служит для подключения монитора к системе.
