GREENLINE
Инструкция по эксплуатации РУССКИЙ

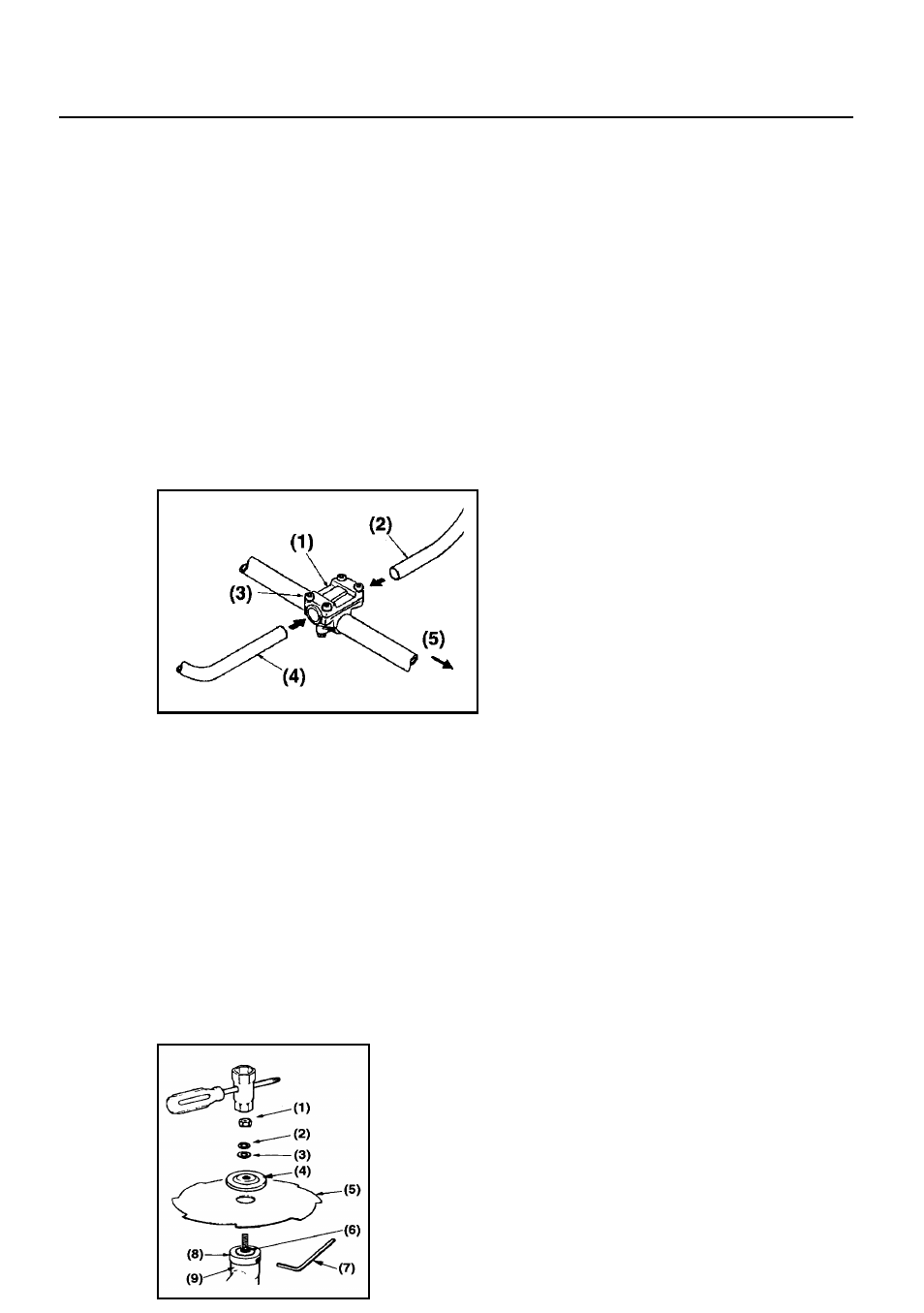

IX. СБОРКА
1. Сборка рукоятки ВС315R
•
Установите на штангу 3 (рис.2) держатель 1,
•
В полуотверстия вставьте полуручки 4 и 2 и затяните винты 3.
Рисунок 2
2. Сборка
режущего элемента (Ножа) ВС315R
•
В стопорное отверстие 9 (рис. 3) вставьте стопор 7,
•
установите нож на шкив 8,
•
установите фланец 6 на вал,
•
установите тарельчатую шайбу 4 и наверните гайку 1 с
левой
резьбой на вал,
•
после чего затяните ее торцевым ключoм.
Рисунок 3
11
