Снятие панели дисплея |
91

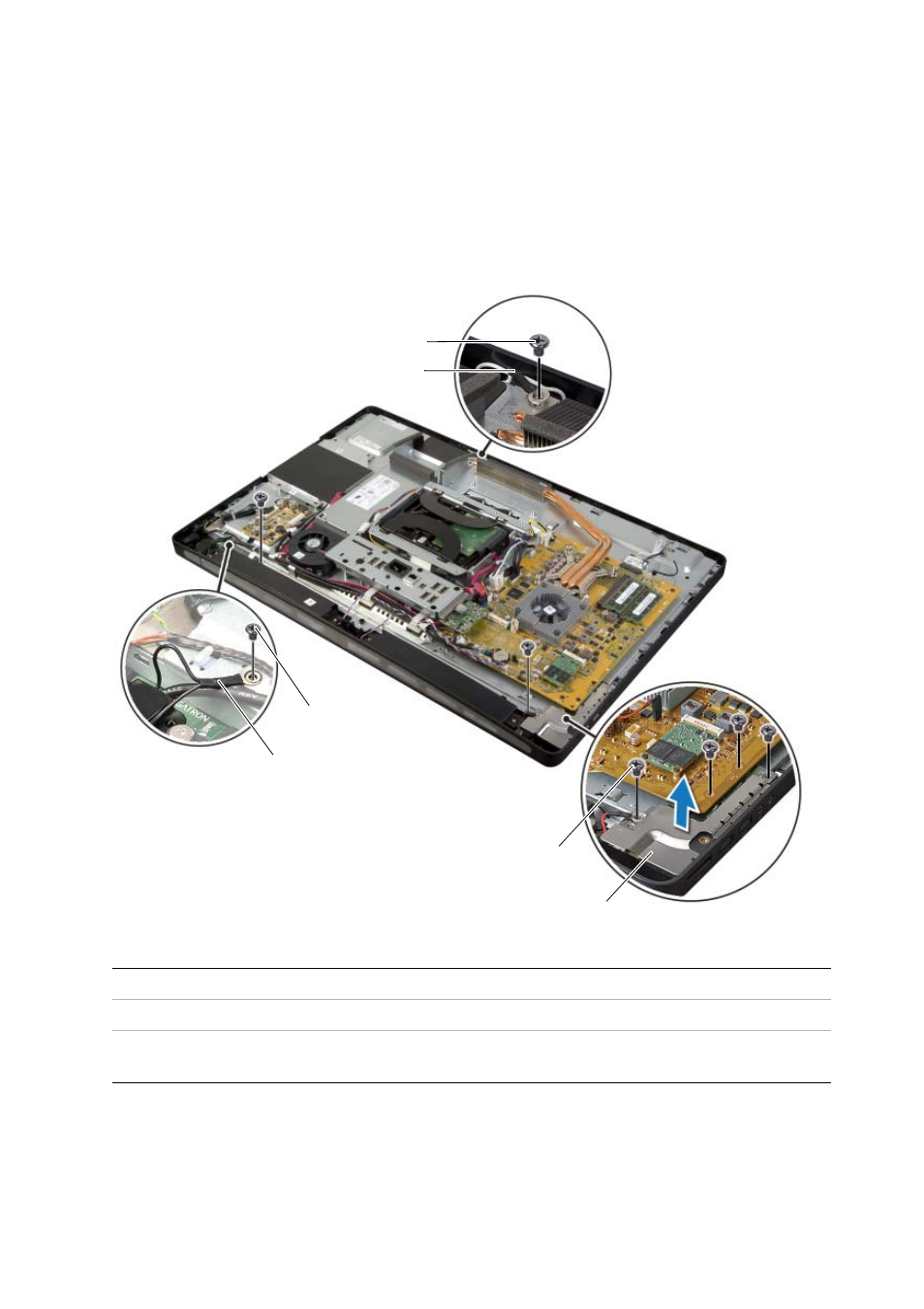

3 Выверните винт крепления кабеля заземления к вентиляционным каналам охлаждения
процессора.
4 Выверните винт крепления кабеля заземления, проходящего от отверстия правого
динамика к средней крышке.
5 Выверните винты крепления системной платы к боковой плате ввода вывода.
6 Открутите винты, которыми экран боковой платы ввода вывода крепиться к панели
дисплея и снимите экран боковой палаты ввода вывода.
1
экран боковой платы ввода вывода
2
винт (4)
3
кабель заземления
4
винт кабеля заземления
5
кабель заземления вентиляционных
каналов охлаждения процессора
6
винт кабеля заземления
5
6
1
3
4
2
