Установка
5 Установите оставшуюся контргайку на другой конец стержня,
поддерживающего кабель.
6 Задвиньте собранный узел удлинителей в узел шасси коммутатора и
кронштейна, как показано на рисунке. Расположите узел удлинителя
так, чтобы стержень, поддерживающий кабель, находился в нижнем
ряду отверстий удлинителя.
7 Поместите полностью собранный узел шасси коммутатора и кронштейна
в горизонтальном положении в стойку и установите соответствующее
оборудование в каждый из четырех углов кронштейна (оборудование не
входит в комплект поставки).

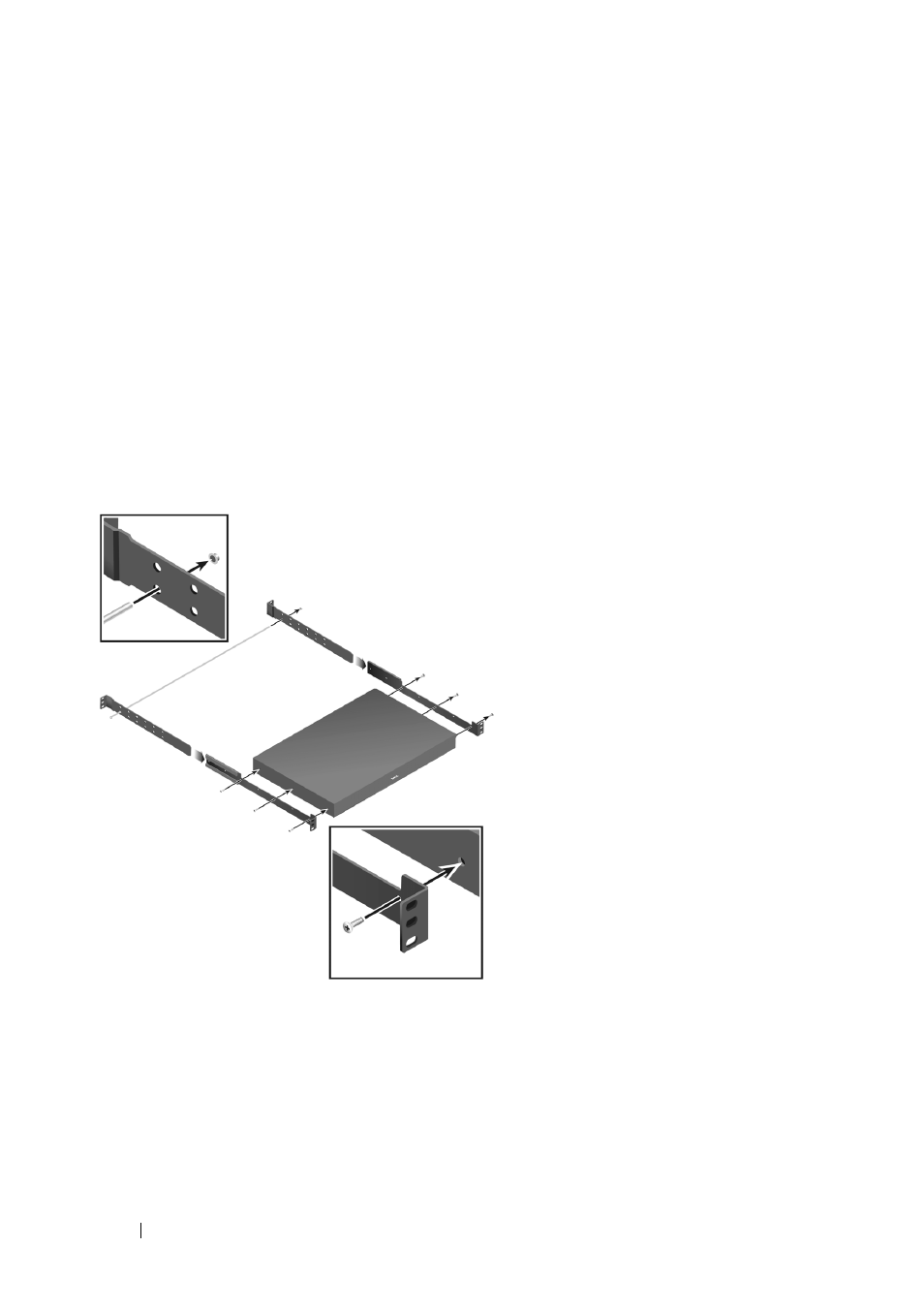

Рис. 2-3. Установка монтажного кронштейна удаленного консольного коммутатора
2321DS
Установка модуля удаленного консольного коммутатора
На следующей диаграмме показана одна из возможных конфигураций
устройства удаленного консольного коммутатора. Следуйте подробному
набору процедур, приведенному ниже на Рис. 2-4 для успешной установки
модуля удаленного консольного коммутатора.
