Обзор системы
Системы Dell™ PowerEdge™ 1800 Руководство пользователя
Размещение системы
Индикаторы на лицевой панели
Элементы и индикаторы передней панели
Элементы и индикаторы задней панели
Кодовые сигналы индикатора электропитания
Характеристики системы
Поддержка операционных систем
Устройства для защиты от некачественного или отсутствующего питания
Другие полезные документы
Получение технической поддержки
В данной главе описаны основные аппаратные и программные возможности и характеристики системы и приведена информация об индикаторах
,
расположенных на передней и задней панелях системы . Кроме того, в ней содержится информация о других документах, которые могут быть полезны
при настройке системы , и о порядке получения технической поддержки.
Размещение системы

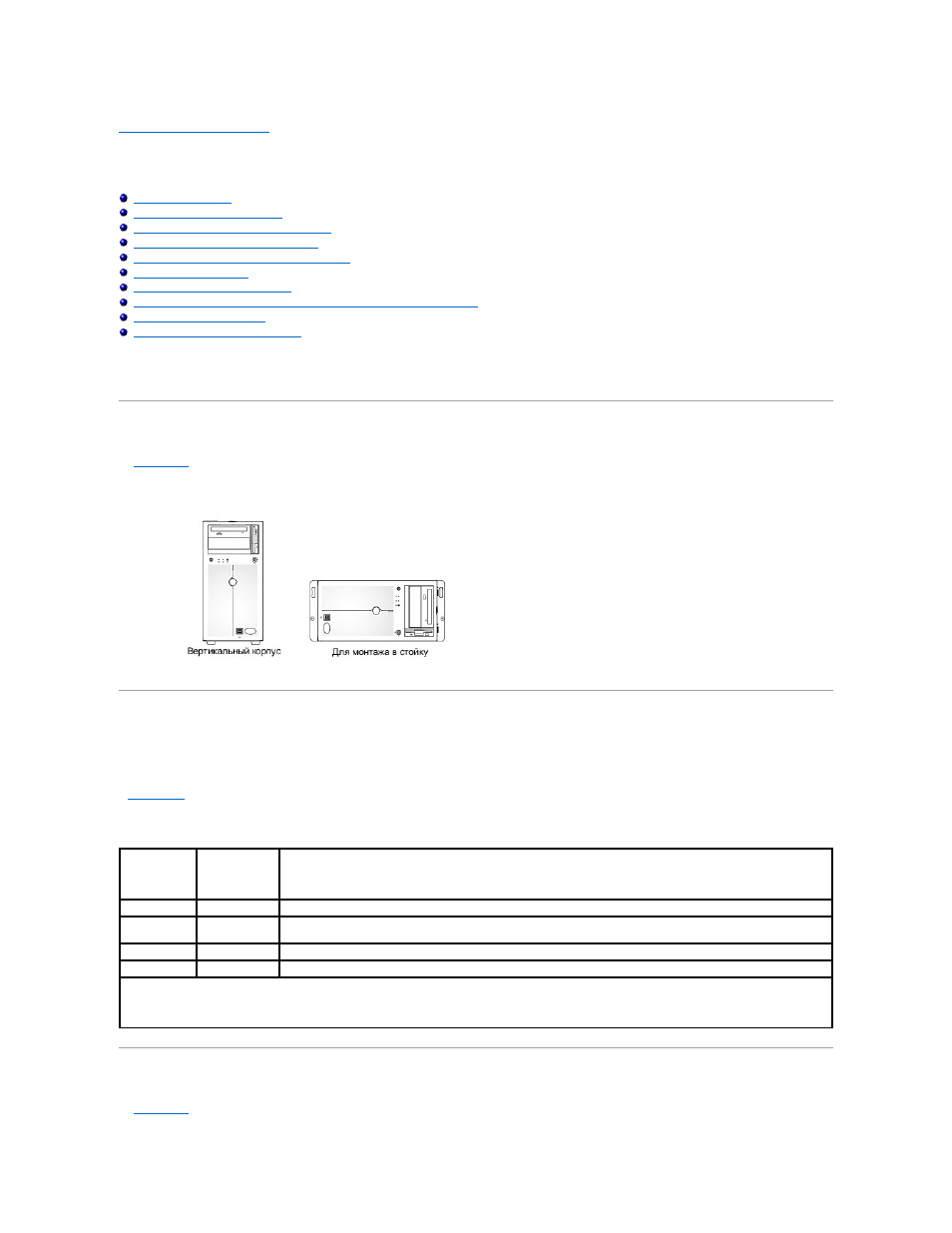

На Рисунок 1-1 показаны два варианта корпусов системы: для монтажа в стойку и в виде вертикального блока. На рисунках в этом документе в
основном используется вариант системы для монтажа в стойку .
Рисунок 1-1. Корпуса системы со стандартной лицевой панелью: для монтажа в стойку и в виде вертикального блока
Индикаторы на лицевой панели
На стандартной лицевой панели системы присутствуют синий и желтый индикаторы состояния системы . Синий индикатор горит при нормальной
работе системы . Желтый индикатор загорается тогда, когда в системе возникает проблема, связанная с источниками питания, вентиляторами,
температурой или жесткими дисками SCSI.
В Taблица 1-1 содержится перечень возможных вариантов показаний индикаторов системы. Каждое показание соответствует определенному
событию , происходящему в системе.
Таблица 1-1. Индикация состояния системы
Элементы и индикаторы передней панели
На Рисунок 1-2 показаны элементы управления, индикаторы и разъемы, расположенные на передней панели системы.
Синий
индикатор Желтый
индикатор
Описание
Не горит Не горит Нет питания системы .
Не горит Мигает
Система обнаружила ошибку . Более подробную информацию см. в документе Installation and Troubleshooting Guide
(Руководство по установке системы и устранению неисправностей).
Горит Не горит Питание включено , система в рабочем состоянии.
Мигает Не горит Индикатор активирован для идентификации системы в стойке .
ПРИМЕЧАНИЕ . Во время идентификации системы синий индикатор мигает , даже если обнаружена ошибка. По завершении идентификации системы
синий индикатор перестает мигать , а желтый начинает мигать снова.
