Подключение внешних устройств: руководство пользователя портативного
компьютера Dell™ Latitude™ L400
Разъемы для подключения внешних устройств
К разъемам устройств ввода-вывода, расположенным на задней и левой панелях компьютера (см. рис. 1 ) можно подключать различные
внешние устройства. Базовая система ввода-вывода (BIOS) автоматически распознает подключенные устройства при включении и
перезагрузке компьютера. Можно также подключать к компьютеру повторитель порта Dell Latitude L400 Advanced Port Replicator (APR)
через
разъем для стыковочной станции на нижней панели компьютера.

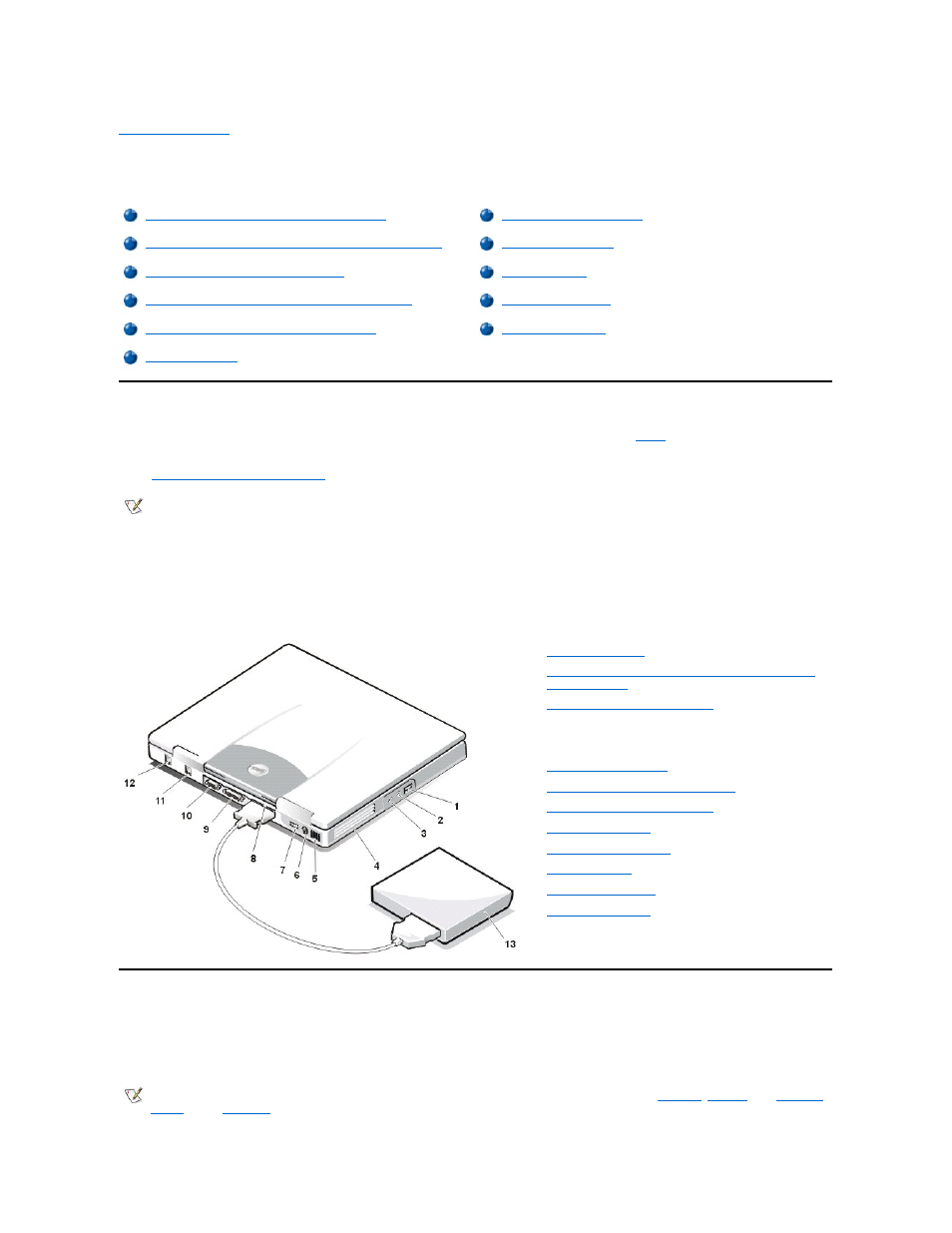

Рис. 1. Разъемы устройств ввода-вывода
Мышь, обычная и дополнительная цифровая клавиатура
К разъему PS/2 mini-DIN можно подключать устройства, соответствующие стандарту Personal System (PS)/2, например, мышь,
стандартную клавиатуру 101/102 и дополнительную цифровую клавиатуру.
Мышь
Разъемы для подключения внешних устройств Адаптер переменного тока
Мышь, обычная и дополнительная цифровая клавиатура Звуковые устройства
Устройства с интерфейсом шины USB Разъем модема
Устройства, подключаемые к параллельному порту Сетевой разъем NIC
Повторитель порта Advanced Port Replicator Модуль дисководов
Внешний монитор
ПРИМЕЧАНИЯ. Для работы некоторых внешних устройств требуется загрузить в оперативную память компьютера
специальные программы-драйверы. Драйверы помогают компьютеру распознавать внешние устройства и управляют их
работой. Инструкции по установке драйверов обычно включаются в комплект модернизации системы.
Повторитель порта APR имеет те же разъемы ввода-вывода, что и компьютер, плюс разъемы последовательного
порта и дополнительного порта PS/2. За дополнительными сведениями о повторителе порта APR обращайтесь к
документации по нему.
1 Разъем шины USB
2 Разъем для подключения колонок и наушников (line-
out/speaker-out)
3 Разъем для микрофона (MIC IN)
4 Впускное и выпускное отверстия вентилятора
5 Воздухозаборник
6 Разъем PS/2 (mini-DIN)
7 Разъем адаптера переменного тока
8 Разъем для модуля дисководов
9 Параллельный порт
10 Разъем видеоадаптера
11 Разъем модема
12 Сетевой разъем NIC
13 Модуль дисководов
ПРИМЕЧАНИЕ. Если мышь подключается к компьютеру, находящемуся в режиме ожидания suspend ( standby ) или suspend-
to-disk (S2D) ( hibernate ), она будет готова к работе сразу после возвращения компьютера в обычный режим. Однако чтобы
