Установка системной платы, Установка, Системной платы – Инструкция по эксплуатации Dell Precision M6600
Страница 88

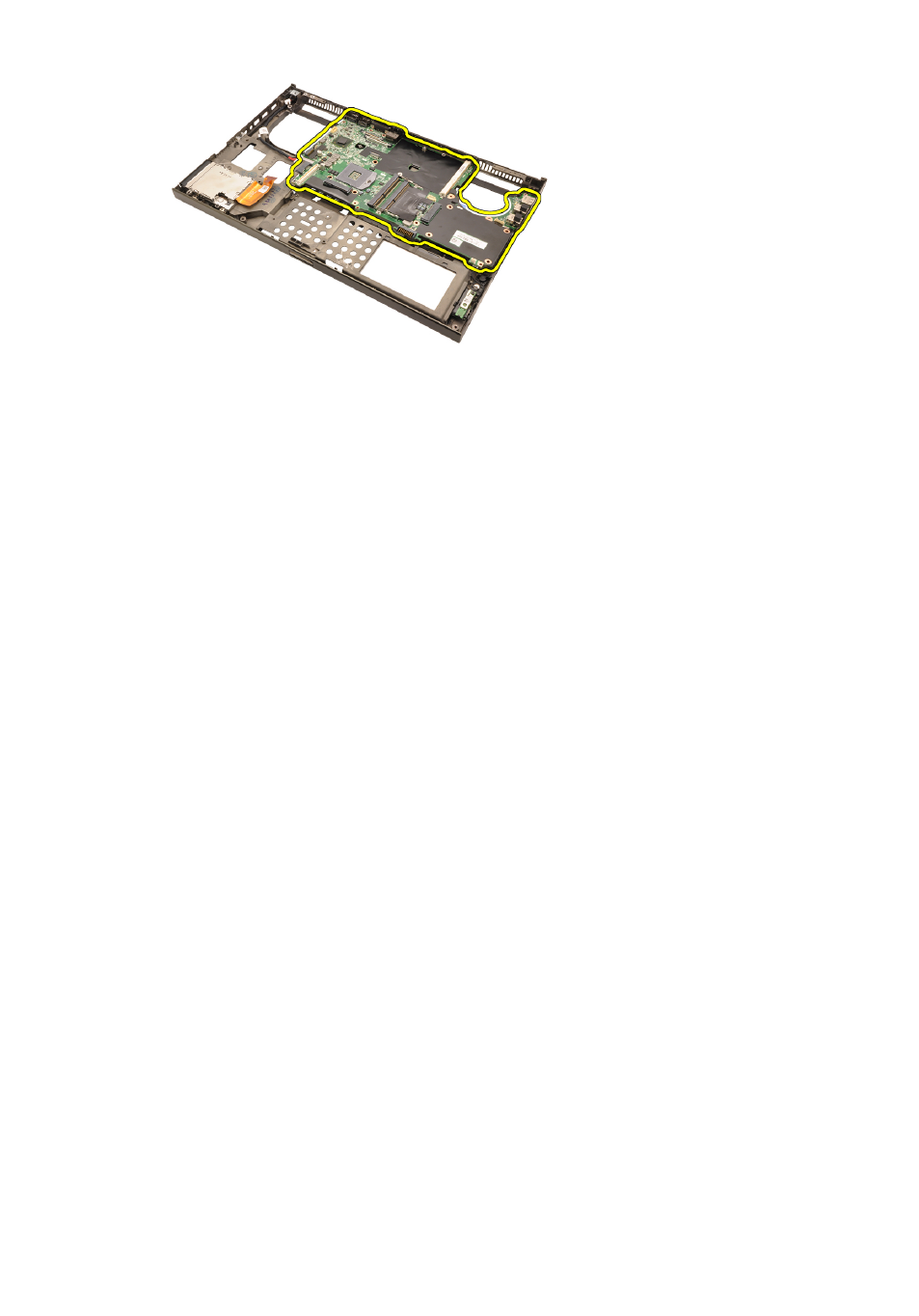

Установка
системной платы
1. Совместите системную плату с разъемами портов на задней панели
корпуса
и установите системную плату в компьютер.
2. Затяните винты, которыми крепится системная плата.
3. Подсоедините кабель питания постоянным током.
4. Подсоедините переключатель беспроводного режима.
5. Подсоедините батарейку типа «таблетка» с нижней стороны
компьютера
.
6. Установите дисплей
.
7. Установите плату
.
8. Установите графический
.
9. Установите радиатор
.
10. Установите процессор.
11. Установите радиатор
12. Установите упор
.
13. Установите вентилятор
14. Установите дополнительные
15. Установите основные
16. Установите плату
17. Установите плату
18. Установите дополнительный
.
19. Установите основной
.
20. Установите оптический
21. Установите клавиатуру.
22. Установите окантовку
.
23. Установите нижнюю
24. Установите батарею.
25. Выполните процедуры, приведенные в разделе После
88
