Компоновка
системной платы
На

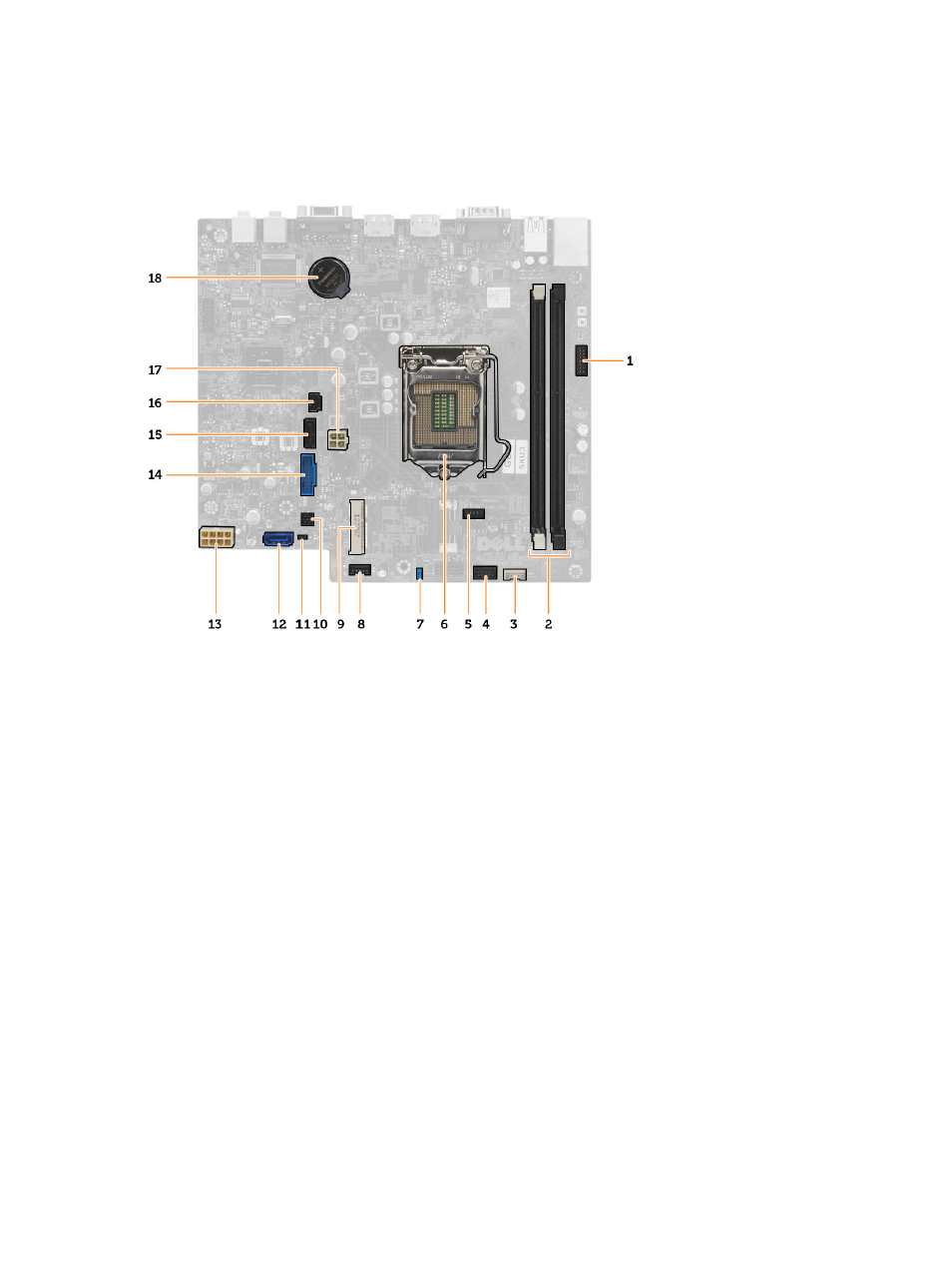

изображении ниже представлена компоновка системной платы.
1. Разъем переключателя питания на передней панели
2. Разъемы модулей памяти
3. Разъем встроенного динамика
4. Аудиоразъем на передней панели
5. Разъем вентилятора ЦП
6. Гнездо процессора
7. Перемычка сброса пароля
8. Разъем системного вентилятора
9. мини-плата PCIe
10. Разъем питания для жестких дисков и оптических дисководов
11. Перемычка сброса часов реального времени
12. разъем SATA 0
13. Разъем блока питания
14. Разъем USB на передней панели
15. разъем SATA 1
16. Разъем датчика вскрытия корпуса
17. разъем питания 12 В
18. батарейка типа «таблетка»
29
