Краткий справочник
17

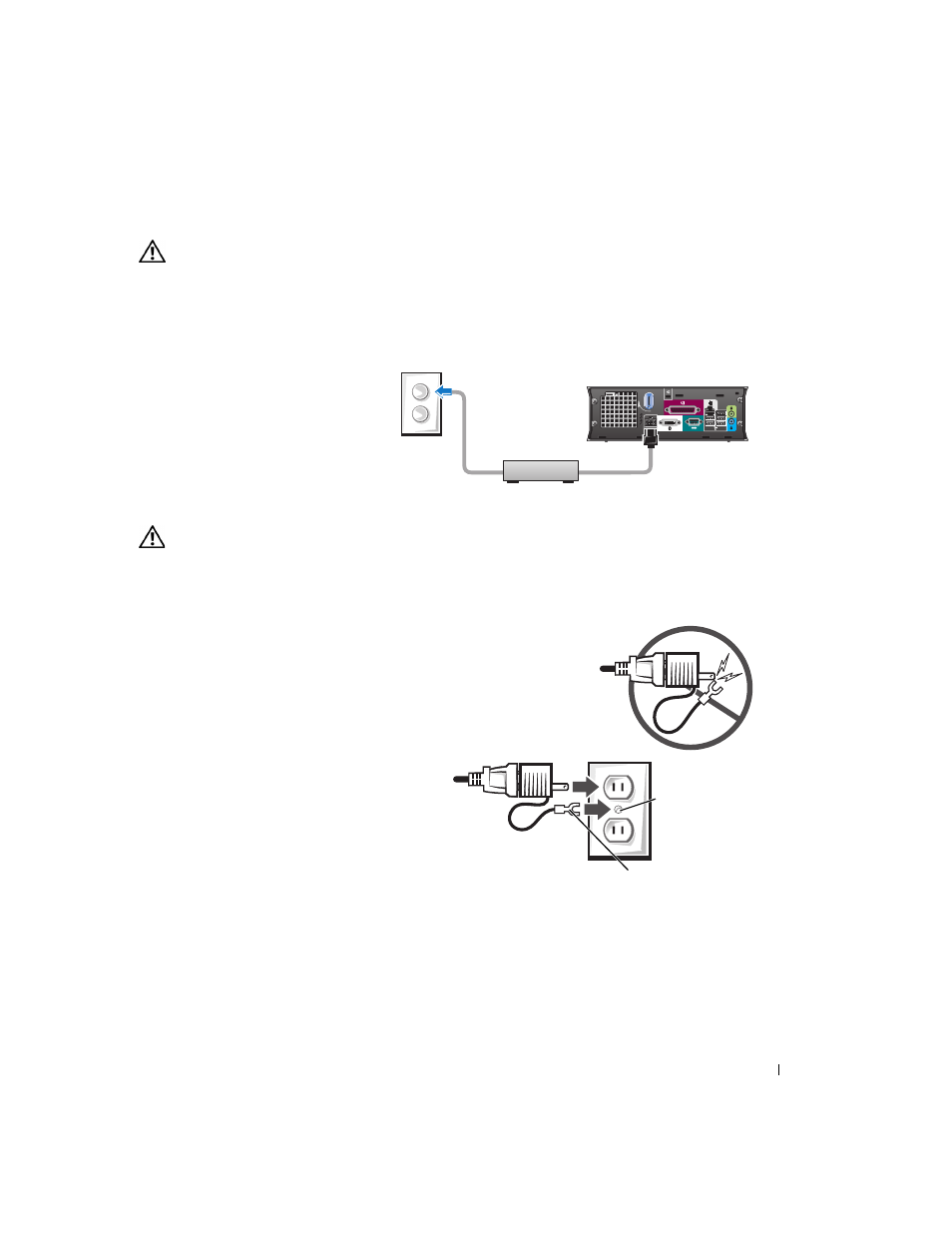

Подключение адаптера переменного тока
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением любых процедур этого раздела
ознакомьтесь с инструкциями по технике безопасности в разделе Информация
о продукте.
1 Подключите адаптер питания к разъему на задней панели компьютера. Чтобы
зафиксировать соединение, убедитесь в том, что защелка полностью закрылась.
(Можно будет услышать отчетливый щелчок.)
2 Подключите кабель питания к
адаптеру питания.
3 Если разъем кабеля питания на
вашем компьютере имеет провод
заземления, и вы хотите
подключить его, то переходите к
шагу 4. В ином случае – к шагу 5.
ПРЕДУПРЕЖДЕНИЕ: Если кабель питания или адаптер имеет зеленый провод
заземления для подключения к электрической розетке,
не допускайте контакта
между зеленым проводом заземления и проводами питания, потому что это может
вызвать электрический удар, пожар или повреждение вашего компьютера
(см. следующий рисунок).
4 Подключите металлический заземляющий кабель к заземленному
источнику на розетке (см. следующий рисунок).
a Ослабьте зажим заземленного источника.
b Вставьте металлический заземляющий контакт в зажим
заземленного источника и затяните зажим.
5 Подсоедините кабель питания
переменного тока к розетке.
Установка дополнительной крышки
панели разъемов
1 Убедитесь в том, что все кабели внешних
устройств протянуты через отверстие в крышке панели разъемов и подключены к задней
панели компьютера.
2 Возьмите нижнюю часть крышки панели разъемов и совместите четыре фиксатора
с четырьмя отверстиями на задней панели компьютера.
заземленный
источник
металлический заземляющий контакт
