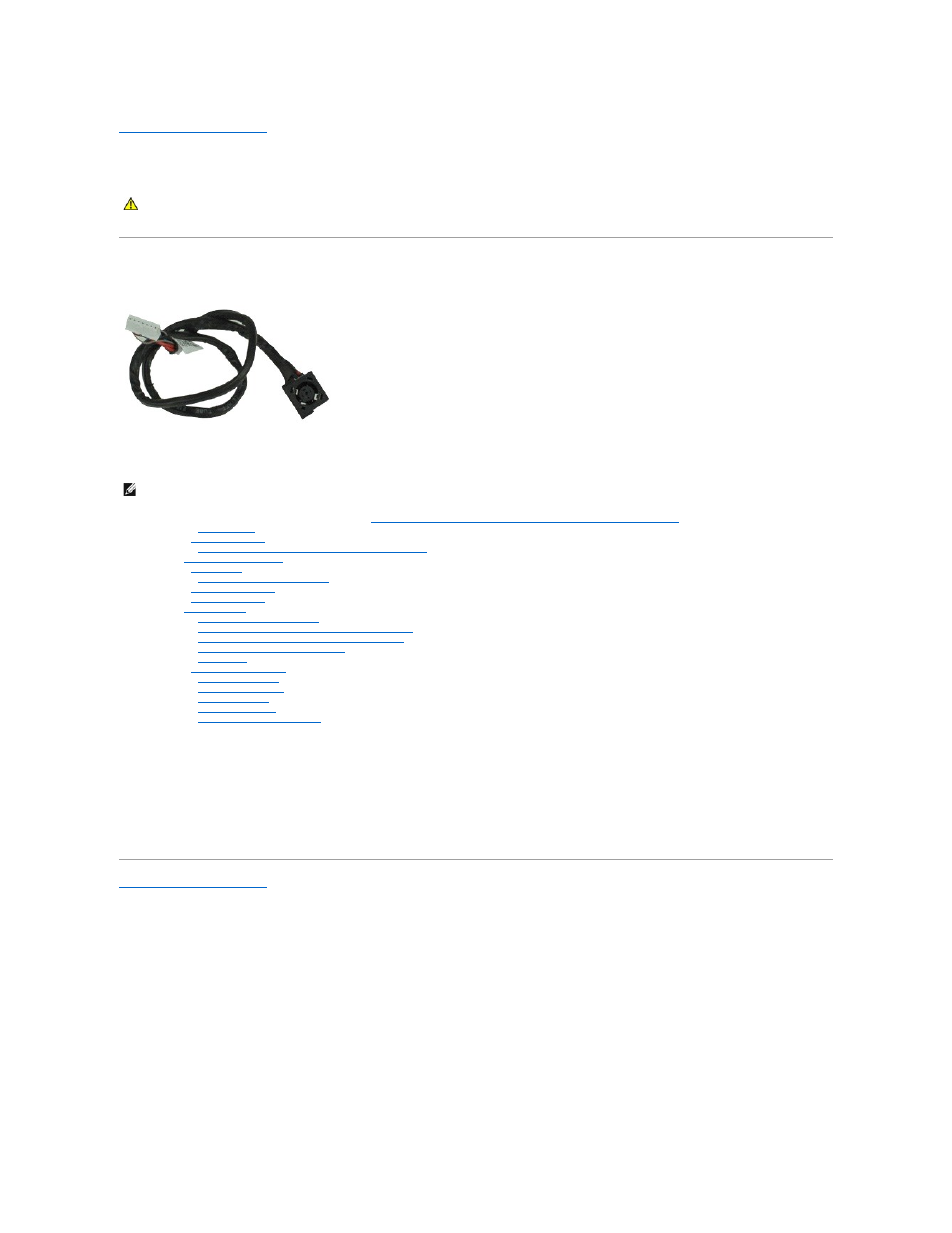

Порт питания постоянным током
Руководство по обслуживанию Dell™ Latitude™ E6510
Извлечение порта питания постоянным током
1. Следуйте процедурам , приведенным в разделе Перед началом работы с внутренними компонентами компьютера .
2. Извлеките аккумулятор .
3. Снимите съемную панель .
4. Извлеките карту модуля определения абонента (SIM-карту) .
5. Выньте оптический дисковод .
6. Снимите клавиатуру .
7. Извлеките батарейку типа «таблетка» .
8. Снимите крышки шарниров .
9. Снимите дисплей в сборе .
10. Выньте жесткий диск .
11. Извлеките флэш -карту Latitude ON™ .
12. Извлеките плату беспроводной глобальной сети (WWAN) .
13. Извлеките плату беспроводной локальной сети (WLAN) .
14. Извлеките радиатор и вентилятор в сборе .
15. Извлеките процессор .
16. Снимите упор для рук в сборе .
17. Извлеките плату Bluetooth® .
18. Извлеките плату ExpressCard .
19. Извлеките плату карты SD .
20. Извлеките системную плату .
21. Извлеките плату порта ввода -вывода .
22. Высвободите порт питания постоянным током из направляющих желобков на шасси .
23. Приподнимите порт питания постоянным током и извлеките из шасси .
Установка порта питания постоянным током
Чтобы установить порт питания постоянным током на место , выполните шаги по извлечению в обратном порядке.
