Инструкция по эксплуатации Dell XPS 630 XP
Страница 58
58
Использование мультимедиа
Если вы хотите подключить компьютер к телевизору, рекомендуется
подключать видео- и звуковые кабели к компьютеру в одном из
нижеуказанных сочетаний.
• Кабель S-video и стандартный звуковой кабель
• Композитный видеокабель и стандартный звуковой кабель
• Компонентный видеокабель и стандартный звуковой кабель

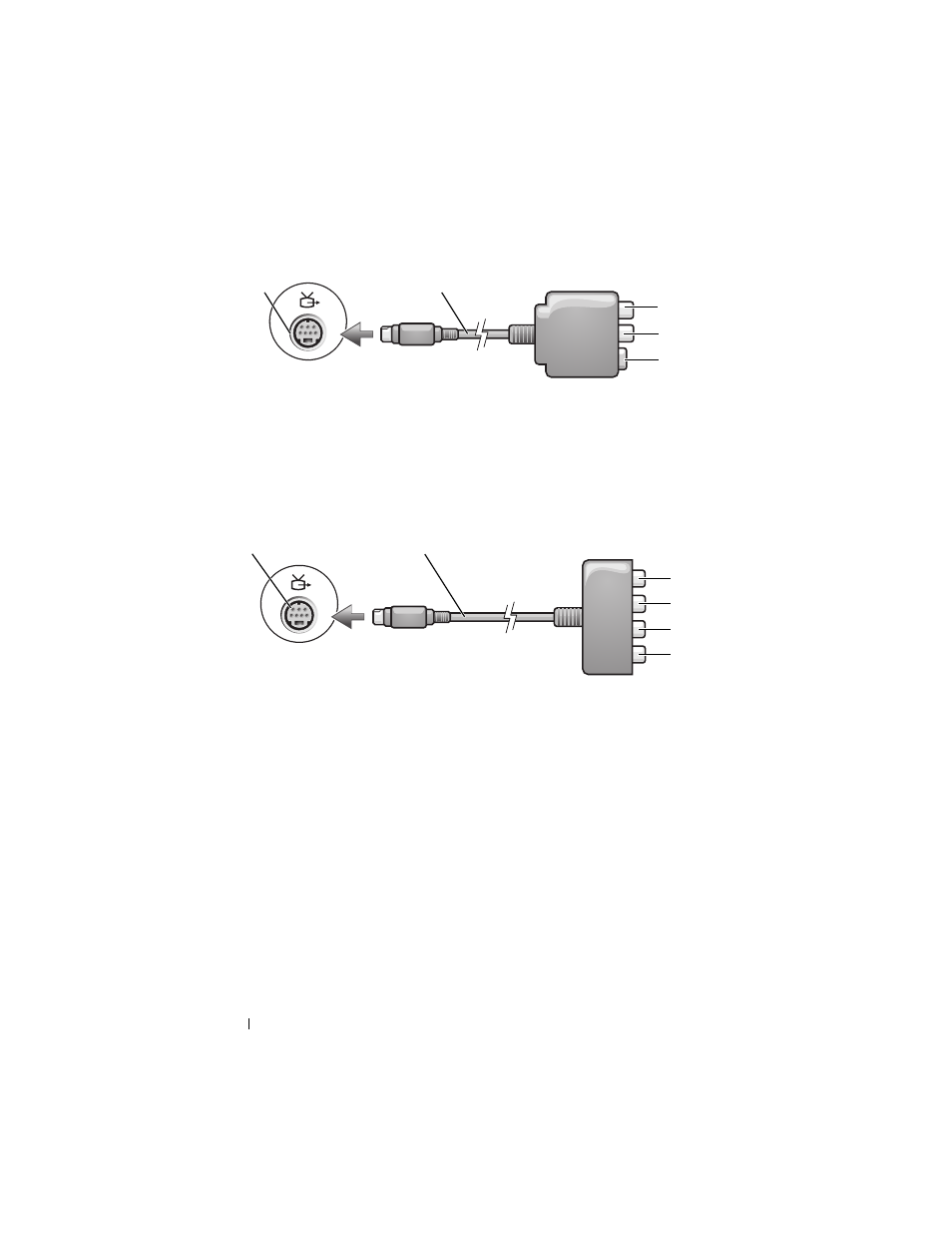

1 выходной телевизионный
разъем S Video
2
композитный видеоадаптер
3 цифровой аудиоразъем S/PDIF
4
выходной разъем композитного
видеосигнала
5 разъем S video
1 выходной телевизионный
разъем S Video
2
компонентный видеоадаптер
3 цифровой аудиоразъем
S/PDIF
4
выходной разъем компонентного
видеосигнала Pr (красный)
5 выходной разъем
компонентного
видеосигнала Pb (синий)
6
выходной разъем компонентного
видеосигнала Y (зеленый)
5
4
3
2
1
5
4
3
1
2
6
