Вывод таблицы портов
VLAN
1.
Откройте страницу
2.
Нажмите кнопку
Show All (Показать все).
Откроется страница
VLAN Port Table (Таблица портов VLAN).
Определение параметров групп
LAG в сети VLAN
приведены параметры для управления группами LAG, входящими в состав сети VLAN. Сети VLAN состоят
из отдельных портов или групп
LAG. Непомеченные пакеты, поступающие на устройство, маркируются идентификатором группы LAG, который
задается по параметру
PVID. Чтобы открыть страницу
, щелкните Switch (Коммутатор) → VLAN→ LAG Settings
(Параметры LAG) в панели дерева.

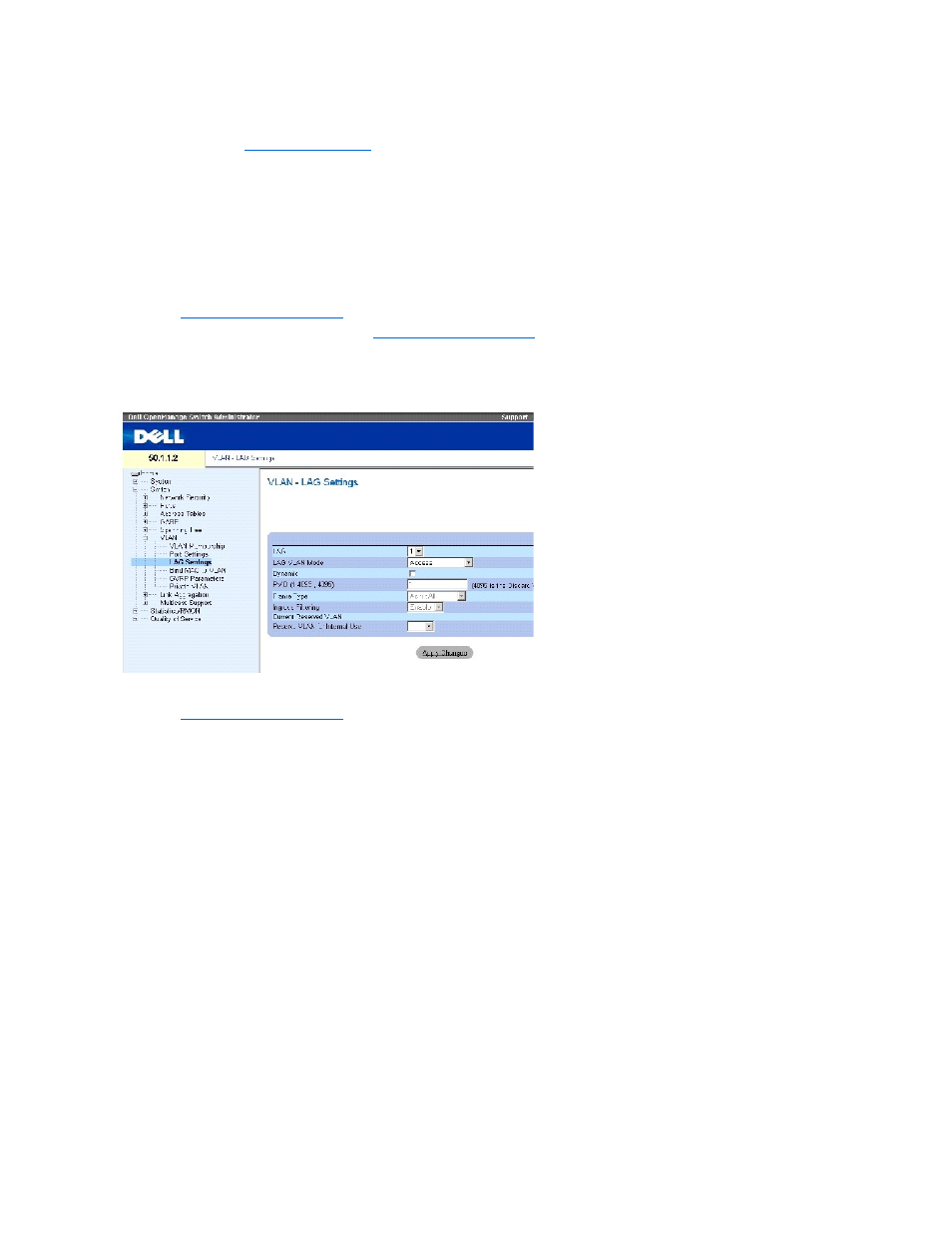

Рисунок
7-32. Параметры групп LAG в сетях VLAN
LAG - Номер LAG, входящего в сеть VLAN.
LAG VLAN Mode - Режим работы группы LAG в сети VLAN. Возможные значения поля:
General (Общий) - Указывает, что LAG принадлежит к сетям VLAN, каждая из которых определена пользователем как помеченная или
непомеченная
(дуплексный режим 802.1Q).
Access (Доступен) - Указывает, что группа LAG принадлежит к одной непомеченной группе VLAN.
Trunk (Транк) - LAG принадлежит к сетям VLAN, все порты которой помечены (кроме одного порта, который может быть непомеченным).
PVE Promiscuous (Универсальный PVE) - LAG входит в состав универсальной сети PVE VLAN.
PVE Community (Сообщество PVE) - LAG входит в состав сети сообщества PVE VLAN.
PVE Isolated (Изолированная PVE) - LAG входит в состав изолированной сети PVE VLAN.
