Dell Precision T7600 - Инструкция (Страница 47)

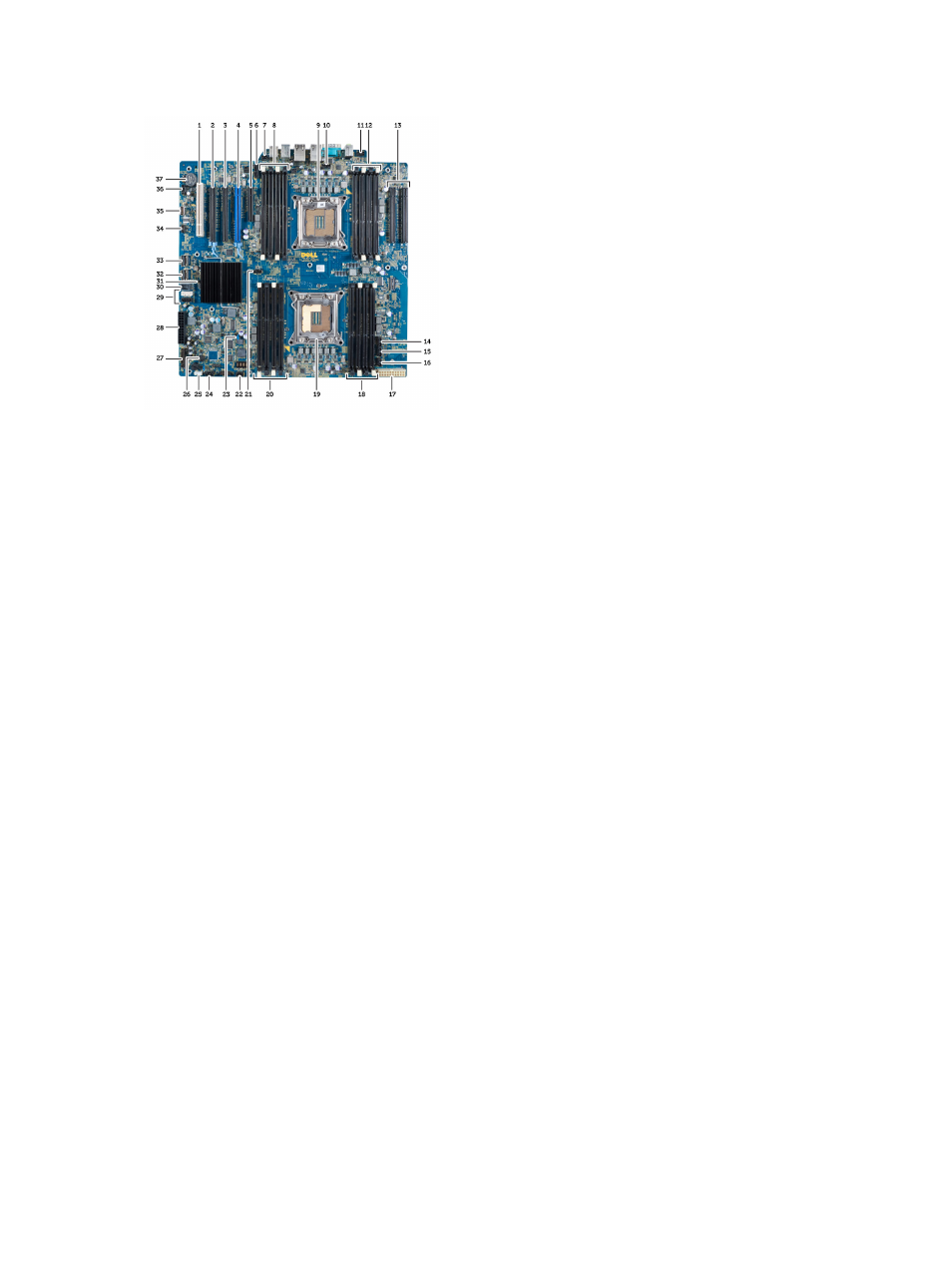

1. слот PCI
2. слот PCIe x16
3. слот PCIe x16 (с разводкой x4)
4. слотPCIe x16 (порт графического адаптера)
5. расширяемый слот PCIe (с разводкой x4)
6. разъем USB 3.0 на передней панели
7. Разъем датчика вскрытия корпуса
8. Cлоты DIMM (доступные только в случае, если
установлен дополнительный второй процессор)
9. Процессор
10. Гнездо вентилятора процессора
11. аудиоразъем на передней панели
12. Слоты DIMM (доступные только в случае, если
установлен дополнительный второй процессор)
13. Слоты PCIe X16 (доступные только в случае,
если установлен дополнительный второй
процессор )
14. вентилятор HDD3
15. вентилятор HDD2
16. разъем вентилятора 1
17. 24-контактный разъем питания
18. слоты DIMM
19. Процессор
20. слоты DIMM
21. Гнездо вентилятора процессора
22. разъем системного вентилятора 2
23. перемычка сброса пароля
24. Разъем системного вентилятора 3
25. разъем встроенного динамика
26. удаленный включатель питания
27. передняя панель и разъем USB 2.0
28. 24-контактный разъем питания 1
29. разъемы SATA
30. Внутренний разъем USB 2.0
31. перемычка RTCRST
32. разъем SAS0
33. разъем SAS1
34. разъем температурного датчика жесткого диска
35. Внутренний разъем USB 2.0
36. разъем вентилятора HDD1
37. Батарея типа «таблетка»
