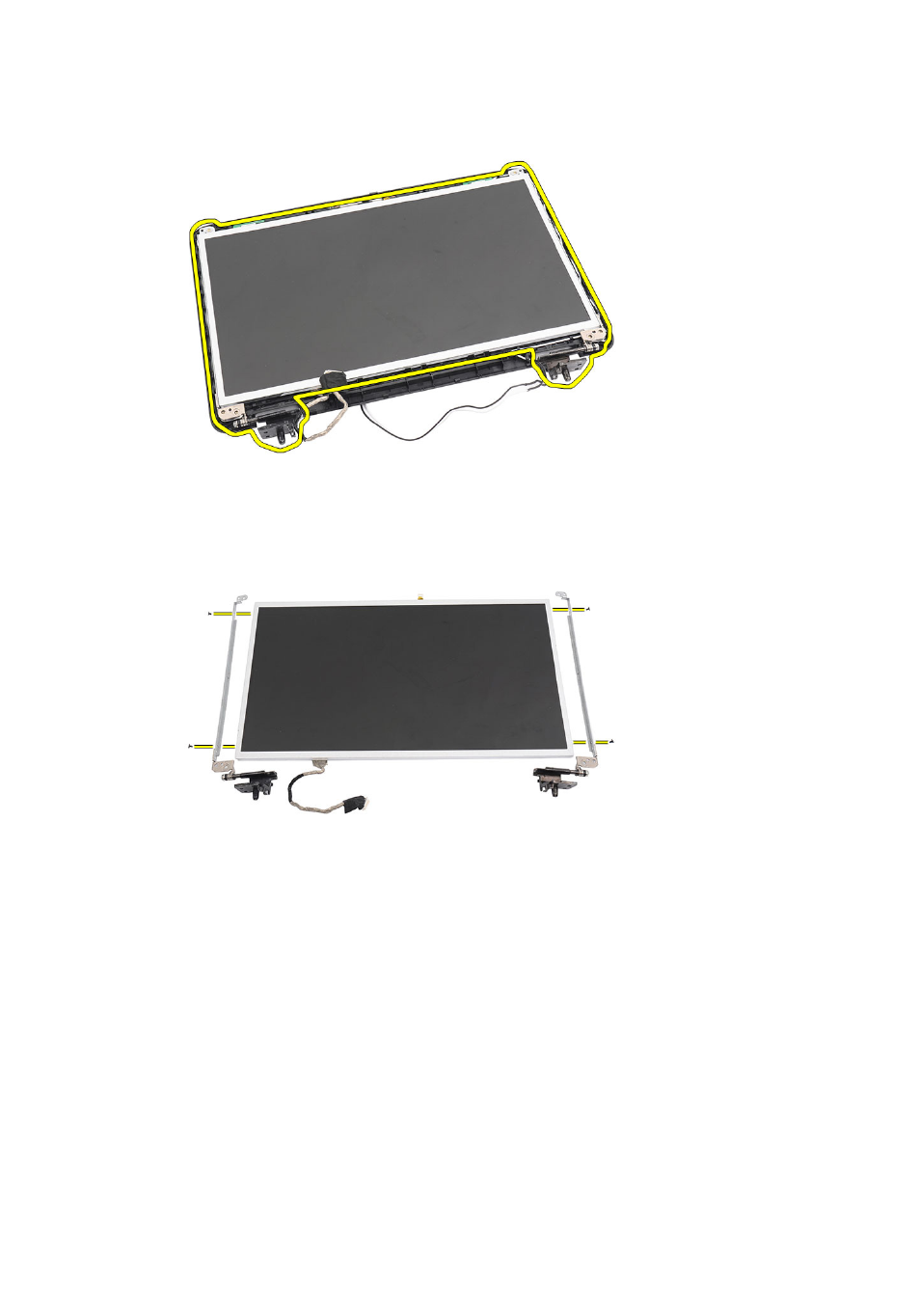

13. Приподнимите панель дисплея со скобами и снимите с верхней
крышки
дисплея.
14. Выверните винты на левой и правой скобах дисплея и снимите панель
дисплея
.
Установка
панели дисплея
1. Прикрепите левую и правую скобы дисплея к панели дисплея и
закрепите
винтами.
2. Вставьте и уложите кабель дисплея и антенны беспроводной связи,
подведя
их к левому и правому шарниру.
3. Установите панель дисплея со скобами на верхнюю крышку.
4. Уложите антенные кабели беспроводной локальной сети WLAN,
установив
их в держатель, и подсоедините антенны к плате WLAN.
5. Вверните винты, которыми крепятся панель дисплея и скобы.
