Установка лицевой панели дисплея
1. Выровняйте лицевую панель дисплея, прижав ее по краям.
2. Вставьте винты, которые крепят лицевую панель дисплея.
3. Закрепите пластиковые колпачки, которые крепятся на винты лицевой панели дисплея, по обеим сторонам
от дисплея.
4. Установите :
a) батарею
b) нижнюю крышку
c) дисплей в сборе
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие панели дисплея
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) нижнюю крышку
b) батарею
c) дисплей в сборе
d) лицевую панель дисплея

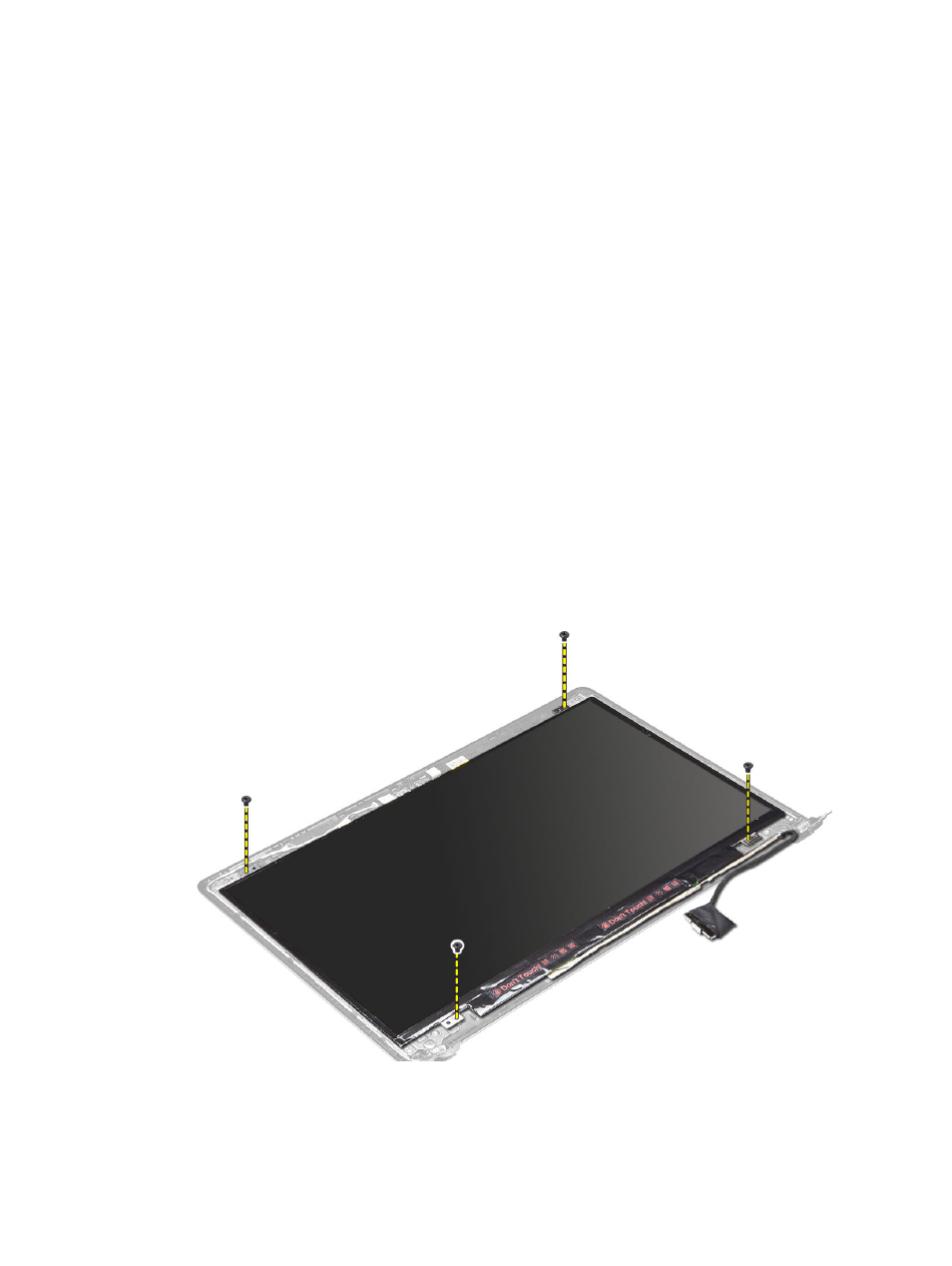

3. Выверните винты, которыми панель дисплея крепится к дисплею в сборе.
4. Приподнимите и извлеките дисплей из дисплея в сборе.
