Обзор системы
Системы Dell™ PowerEdge™ 850 Руководство пользователя
Передняя панель : элементы
Задняя панель : элементы
Характеристики системы
Поддерживаемые операционные системы
Устройства для защиты по питанию
Прочая полезная информация
Получение технической поддержки
В данном разделе описаны основные аппаратные и программные возможности и характеристики системы
, включая информацию об индикаторах на
передней и задней панелях системы , и приводится информация о подключении внешних устройств к системе и использовании устройств для защиты по
питанию . Кроме того, в нем перечислены другие документы, которые могут быть полезны при установке и использовании системы, а также приведена
информация о порядке получения технической поддержки .
Передняя панель : элементы
На Рисунок 1-1 изображены элементы управления, индикаторы и разъемы, расположенные под дополнительной лицевой панелью на передней панели
системы . Чтобы снять необязательную лицевую панель и получить доступ к передней панели, нажмите на защелки на левом конце лицевой панели.
Подробные инструкции по удалению лицевой панели можно найти в разделе "Открытие системы" документа Installation and Troubleshooting Guide
(Руководство по установке системы и устранению неисправностей.) В Taблица 1-1 перечислены индикаторы, кнопки и разъемы на передней панели.

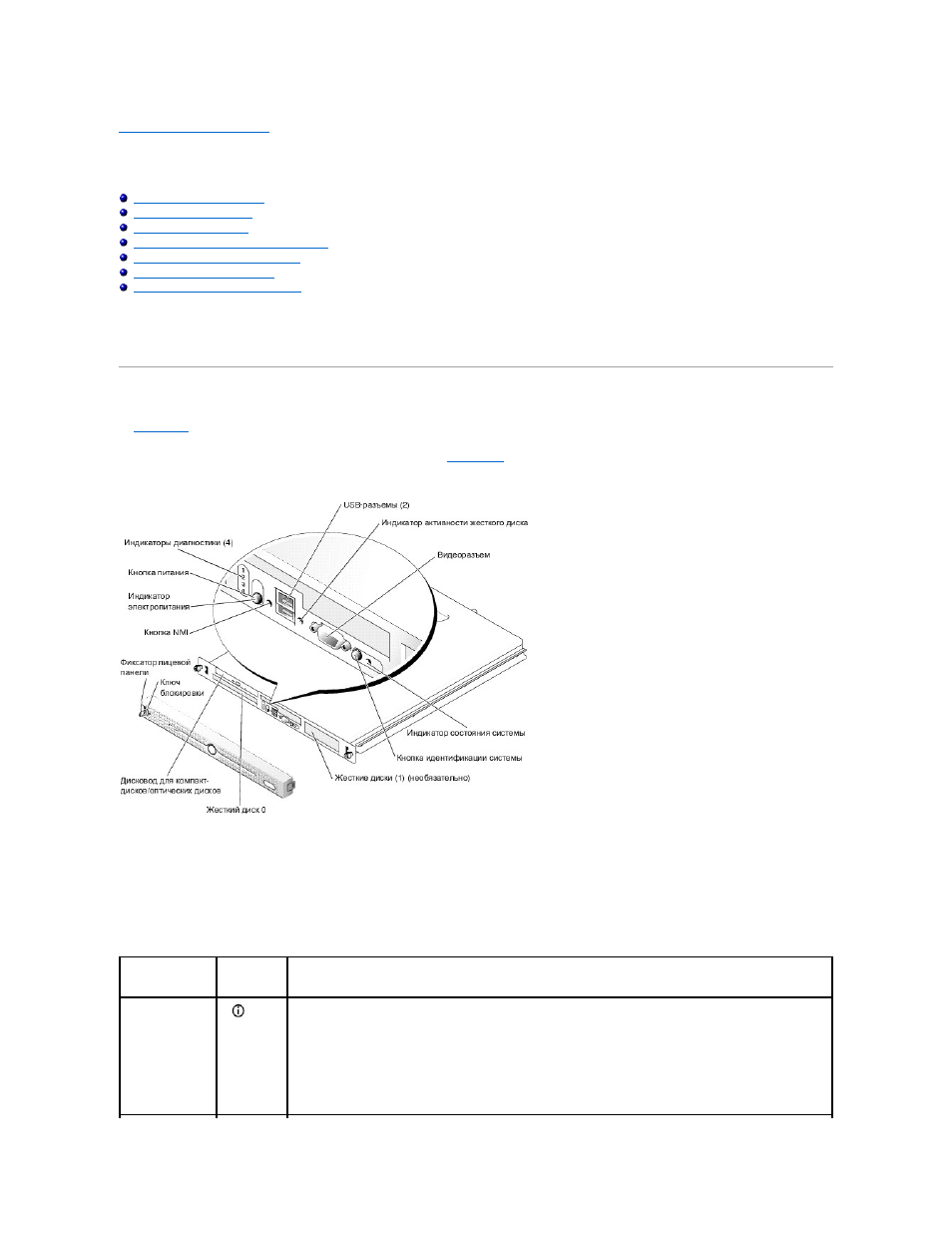

Рисунок 1-1. Элементы передней панели
Кнопка энергопитания управляет подачей напряжения на блок питания системы .
Кнопка идентификации системы на передней панели используются для поиска конкретной системы в стойке . При нажатии одной из таких кнопок
идентификации системы или при использовании программного обеспечения системного управления на передней панели начинает мигать синий
индикатор состояния системы
. (Чтобы прекратить мигание индикатора, нажмите кнопку идентификации еще раз или воспользуйтесь программным
обеспечением системного управления .) На дополнительной панели блокирующей системы присутствуют синий и желтый индикаторы состояния
системы . Если система функционирует правильно, горит синий индикатор.
Таблица 1-1. Светодиодные индикаторы, кнопки и разъемы передней панели
Компонент Обозначение Описание
Индикатор
состояния системы
Кнопка
идентификации
системы
Синий индикатор состояния системы горит во время нормальной работы .
Желтый индикатор состояния системы мигает , если в системе возникла проблема и требуется вмешательство.
Кнопки идентификации системы на передней и задней панелях используются для поиска конкретной системы в
стойке
. После нажатия одной из этих кнопок начинают мигать синие индикаторы состояния системы на передней
и задней панелях . Индикаторы прекращают мигать после повторного нажатия одной из кнопок.
Кроме того , с помощью программного обеспечения системного управления можно вызвать мигание такого
индикатора в целях поиска конкретной системы .
