Извлечение
платы ввода-
вывода
23
1. Выполните процедуры, приведенные в разделе Перед началом работы
с компьютером .
2. Извлеките батарею.
3. Извлеките карту
модуля определения абонента
(SIM-
карту
) .
4. Извлеките карту Secure Digital (SD) .
5. Снимите нижнюю крышку .
6. Снимите клавиатуру.
7. Извлеките жесткий
диск .
8. Извлеките модуль памяти .
9. Снимите упор для рук .
10. Извлеките плату беспроводной локальной сети
(WLAN) .
11. Извлеките плату беспроводной глобальной сети
(WWAN) .
12. Извлеките радиатор.
13. Снимите дисплей
в сборе .
14. Извлеките системную плату .

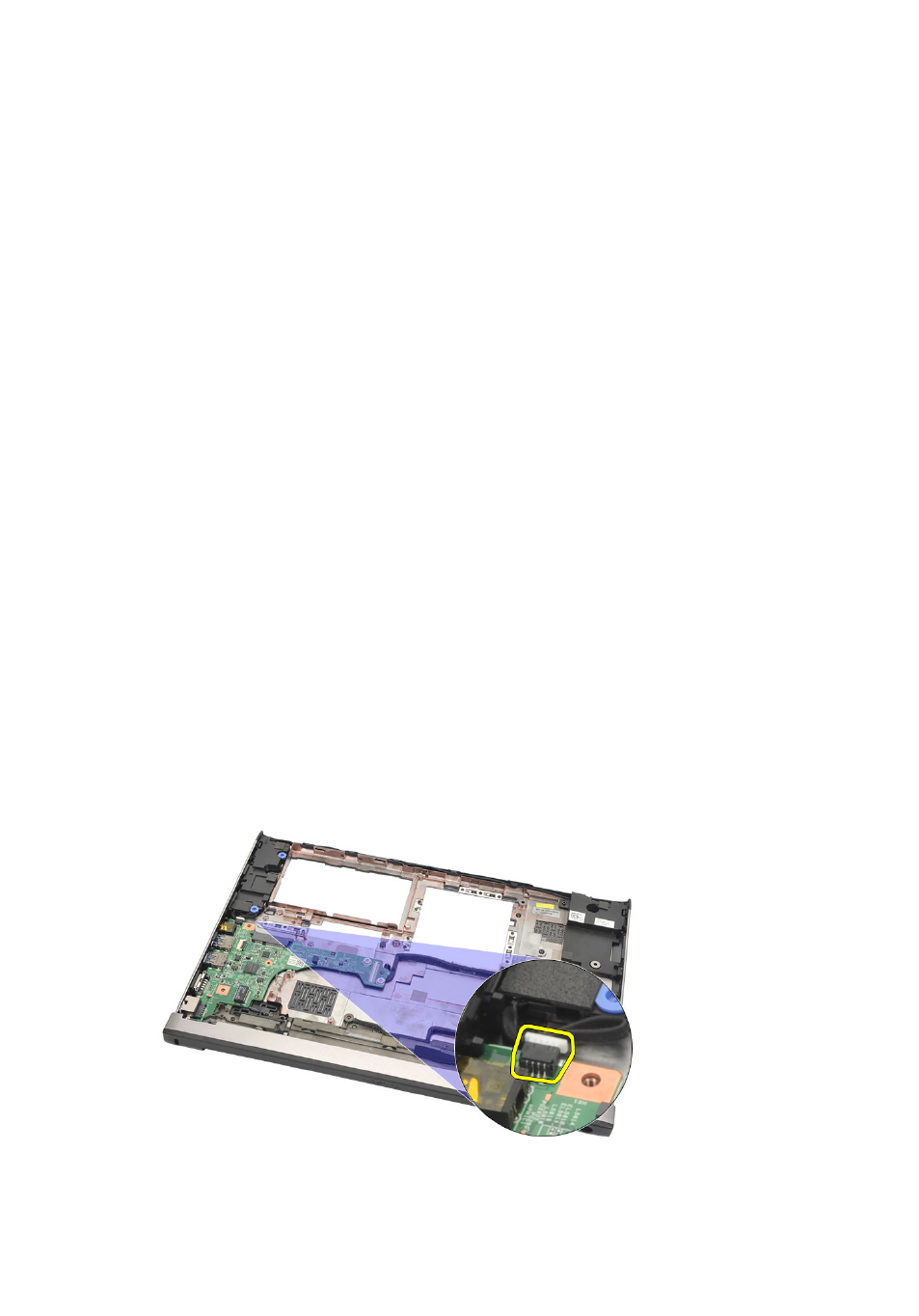

15. Отсоедините кабель динамика от платы ввода-вывода.
16. Извлеките плату ввода-вывода из корпуса компьютера.
69
