Установка упора для рук, Установка, Упора для рук – Инструкция по эксплуатации Dell Latitude E6430 ATG
Страница 42
Advertising

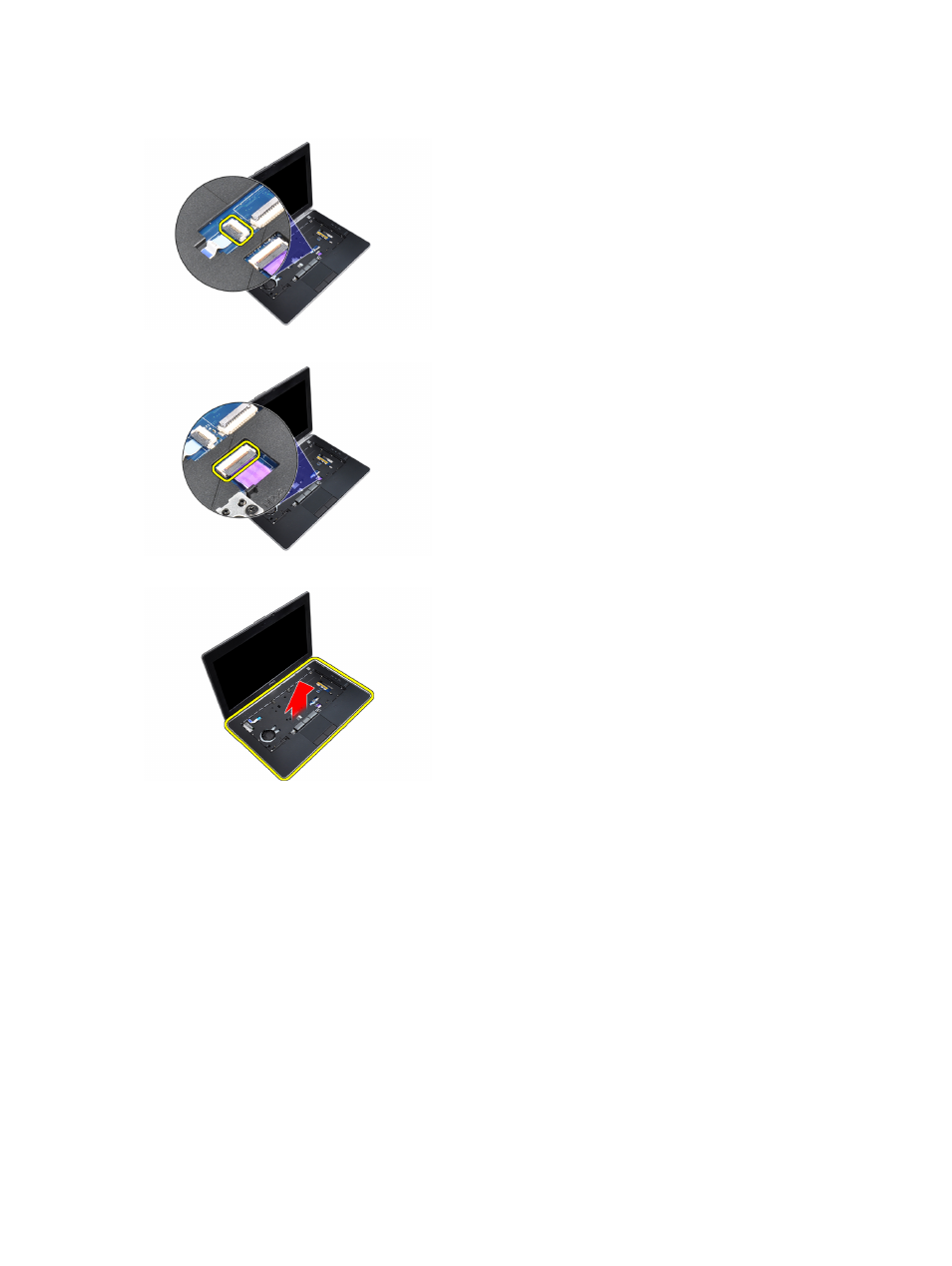

6.
Отсоедините
кабель сенсорной панели от системной платы.
7.
Отсоедините
кабель карты SD от системной платы.
8.
Приподнимите
упор для рук и снимите его с компьютера.
Установка
упора для рук
1.
Установите
упор для рук в сборе в первоначальное положение на компьютере и закрепите его со щелчком.
2.
Подсоедините
указанные кабели:
a) карту SD
b) сенсорная панель
c) Светодиод
3.
Затяните
винты, чтобы прикрепить упор для рук к компьютеру.
4.
Установите
:
a) клавиатуру
b) окантовку клавиатуры
c) модуль Bluetooth
d) жесткий диск
e) нижнюю крышку
42
