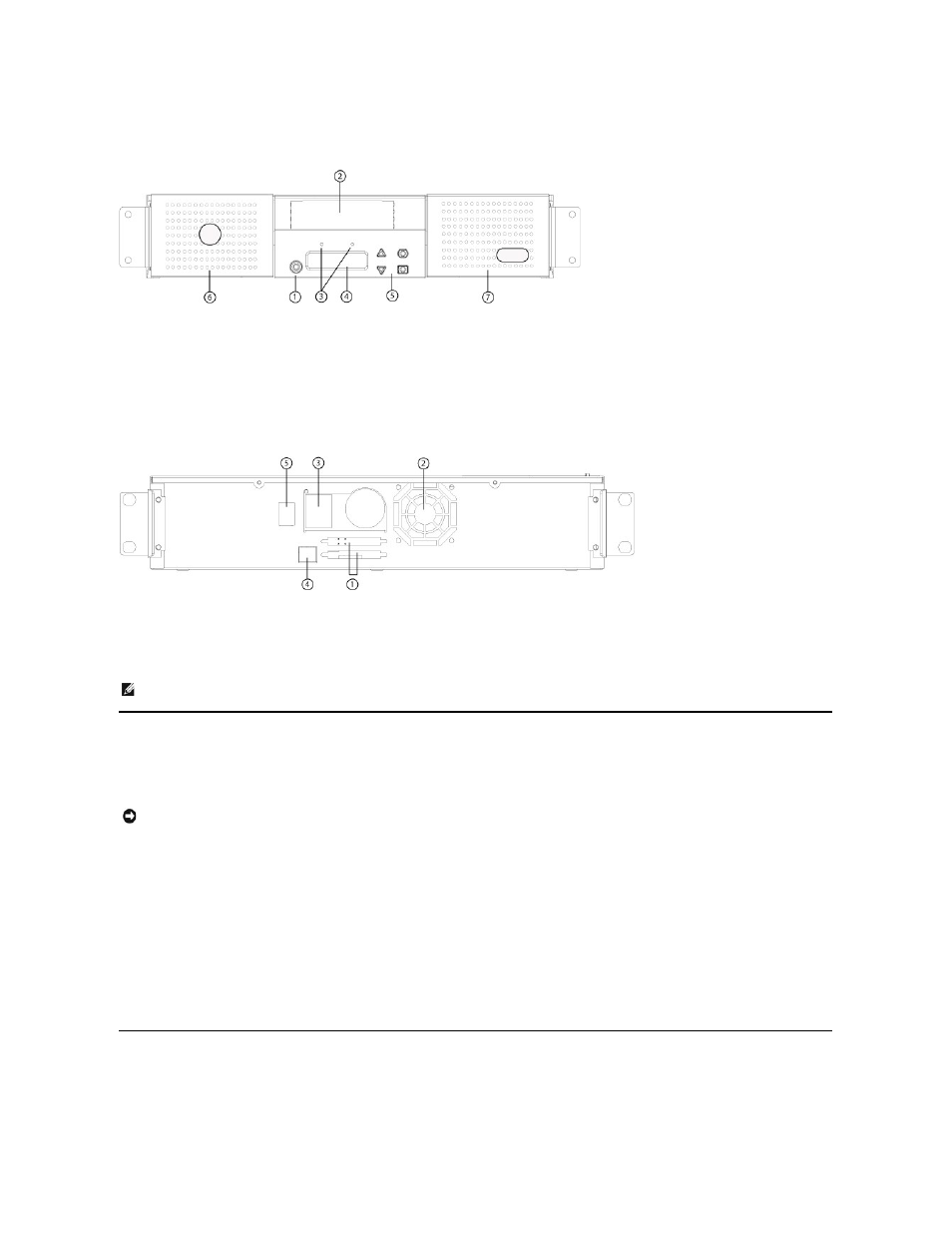

Органы управления на передней панели

Общий вид задней панели



Распаковка автозагрузчика

Перед началом работы следует убрать все со стола

, чтобы освободить место для распаковки автозагрузчика. Вам нужно также выбрать открытое

место рядом с хост

-сервером, к которому будет подключен автозагрузчик, для размещения компьютерной стойки высотой 2U (8,88 cм).

Распакуйте и осмотрите автозагрузчик для выявления возможных повреждений при транспортировке

, выполнив следующие действия.

1.

Уберите все со стола

, чтобы освободить место для распаковки автозагрузчика.

2.

Осмотрите транспортную коробку для выявления повреждений

. Если вы обнаружите какое-то повреждение, сразу же заявите об этом в

транспортную компанию

.

3.

Вскройте транспортную коробку и выньте пакет с принадлежностями

. Отложите пока пакет с принадлежностями в сторону.

4.

Выньте автозагрузчик и амортизирующие вставки из коробки

, и поставьте его на рабочую поверхность верхней стороной вверх. Не ставьте

автозагрузчик ни задней частью вниз

, ни на бок.

5.

Аккуратно снимите транспортировочные накладки с передней и задней панелей автозагрузчика

. Затем снимите упаковку с автозагрузчика.

Сохраните упаковочные материалы на тот случай

, если вам понадобится перевозить или отправлять автозагрузчик в будущем.



Проверка наличия комплектующих изделия

Принадлежности



1 Выключатель питания



2 Дверца загрузки носителя (почтовый слот)



3 Светодиоды на передней панели



4 Экран ЖК-дисплея передней панели



5 Функциональные кнопки



6 Левый магазин



7 Правый магазин (или заглушка)



1 68-контактные разъемы SCSI высокой плотности

2 Отверстие для вентилятора

3 Разъем питания

4 Разъем Ethernet



5 Выключатель питания

ПРИМЕЧАНИЕ

. Для снятия крышки потребуется отвернуть 26 винтов и 6 стяжных болтов. Крышки должны снимать только

квалифицированные специалисты по обслуживанию компании

Dell.

ПРЕДУПРЕЖДЕНИЕ

. Если температура в рабочем помещении отличается на 15 ºC и более от температуры, при которой

перевозился или хранился автозагрузчик

, дайте автозагрузчику адаптироваться к окружающим условиям в течение не менее 12

часов

, и только потом вскрывайте коробку.
