Инструкция по эксплуатации Dell OptiPlex GX270
Страница 145
11.
Подключите кабель питания к диску
.
12.
Подключите кабель данных к диску
.
a.
Устанавливая диск
Serial ATA, подключите новый кабель данных к задней панели диска и к одному из разъемов Serial ATA на системной
плате
.
b.
Если первый жесткий диск является
IDE-диском и вы устанавливаете второй IDE-диск, найдите на кабеле первого диска дополнительный
разъем и подсоедините его ко второму диску
.
IDE -устройства используют кабели типа "cable-select". Это означает, что устройство, подключенное к разъему на конце кабеля, является
главным
, а устройство, подключенное к разъему в середине кабеля диска – подчиненным. Убедитесь, что перемычка на новом устройстве
установлена для настройки
"cable-select" (подробнее об этом см. в документации по жесткому диску).
Кабели для первичного и вторичного жесткого диска
IDE
13.
Закройте корпус компьютера
.
14.
Подключите компьютер и устройства к электросети и включите их
.
15.
Инструкции по установке дополнительных программ
, необходимых для работы диска, см. в документации, поставляемой с диском.

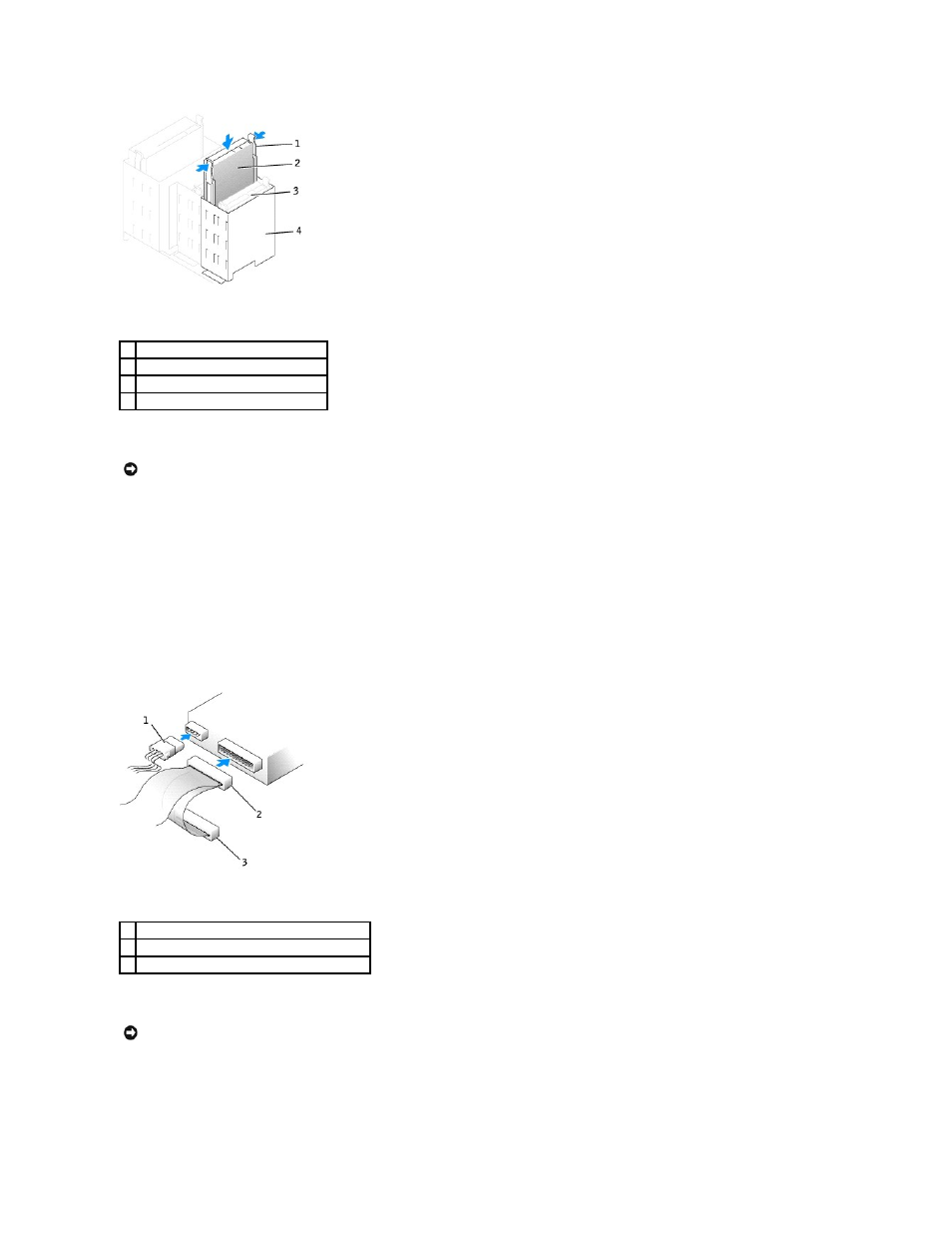

1 фиксаторы на направляющих (2)
2 второй жесткий диск в верхнем отсеке
3 первый жесткий диск в нижнем отсеке
4 отсек для жесткого диска
ЗАМЕЧАНИЕ
.
При установке жесткого диска
IDE совместите цветную полосу на кабеле интерфейса с первым контактом разъема устройства.
1 кабель питания
2 разъем второго (подчиненного) жесткого диска
3 кабель первого (главного) жесткого диска
ЗАМЕЧАНИЕ
.
Сначала подсоединяйте сетевой кабель к стенной розетке
, а затем – к компьютеру.
