5. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ
Органы управления и приборы – см. основное Руководство за исключе-
нием: на панели приборов не устанавливается регулятор освещенности при-
боров, вместо прикуривателя устанавливается розетка (гнездо) на 12 В.
Расположение приборов показано на рис. 5.15.

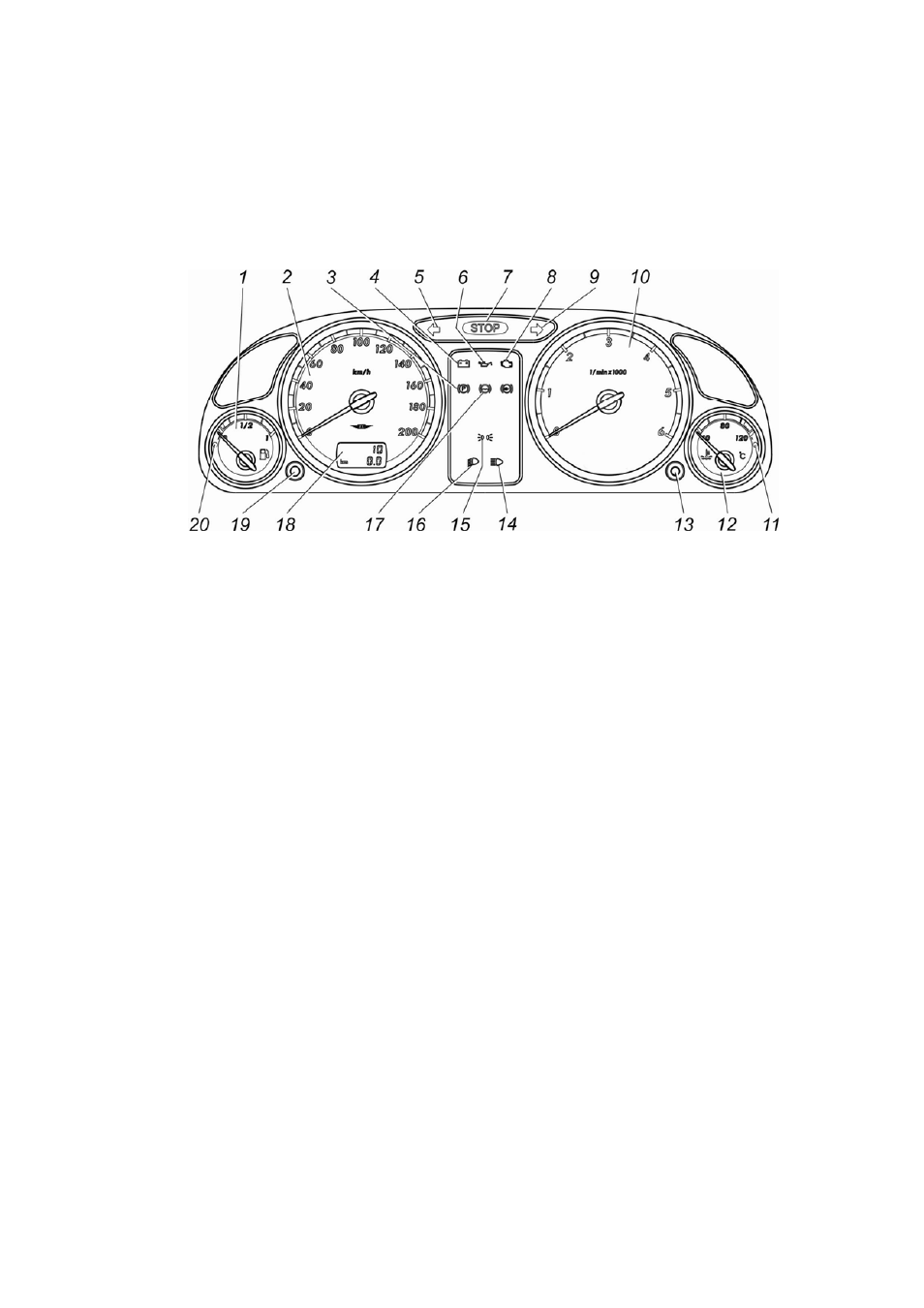

Рис. 5.15. Комбинация приборов
Комбинация приборов снабжена звуковым сигналом для дополнитель-
ного информирования водителя о критичных и аварийных режимах работы
основных систем автомобиля.
1. Указатель уровня топлива.
2. Спидометр.
3. Сигнализатор включения стояночного тормоза.
Загорается мигающим светом при включении зажигания, если автомо-
биль заторможен стояночным тормозом.
4. Сигнализатор разряда аккумуляторной батареи.
5. Сигнализатор включения левых указателей поворота.
6. Сигнализатор аварийного давления масла.
Загорается при включении зажигания. После пуска двигателя сигнализа-
тор должен гаснуть.
При загорании сигнализатора в нормальных условиях движения необхо-
димо немедленно остановить двигатель и проверить уровень масла в картере.
7. Сигнализатор «STOP».
Загорается одновременно с одним из сигнализаторов 3, 6 и 14. При заго-
рании указанных сигнализаторов дальнейшая эксплуатация автомобиля не
допускается до устранения неисправности.
8. Сигнализатор системы управления двигателем.
При исправной системе управления сигнализатор загорается после
включения зажигания и непрерывно горит в течение 5-10 секунд, затем гас-
нет. Это указывает на готовность системы к пуску двигателя. Разнохарактер-
ное горение сигнализатора в движении указывает на выход из строя некото-
рых элементов системы управления двигателем.
