Вентилятор
Dell™ Vostro™ 1710 руководство по обслуживанию
Извлечение вентилятора
Обратная установка вентилятора
Извлечение вентилятора
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Ослабьте восемь винтов , фиксирующие крышку отсека памяти. (См. в разделе Извлечение модуля памяти иллюстрацию крышки модуля памяти .)
3. Снимите крышку отсека памяти и отложите ее в сторону .
4. Выверните два винта M2,0 x 3 мм, которыми вентилятор крепится к основанию компьютера.
5. Отсоедините разъем вентилятора от разъема на системной плате и извлеките вентилятор .
Обратная установка вентилятора
Данная процедура предполагает завершение процедуры извлечения Извлечение вентилятора .
1. Установите вентилятор , совместив резьбовые отверстия вентилятора с отверстиями в основании компьютера.
2. Вверните два винта M2,0 х 3 мм, которыми вентилятор крепится к основанию компьютера.
3. Подсоедините разъем вентилятора к разъему на системной плате .
4. Установите крышку отсека памяти и затяните восемь винтов , фиксирующие крышку отсека памяти.
Назад на страницу содержания
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .

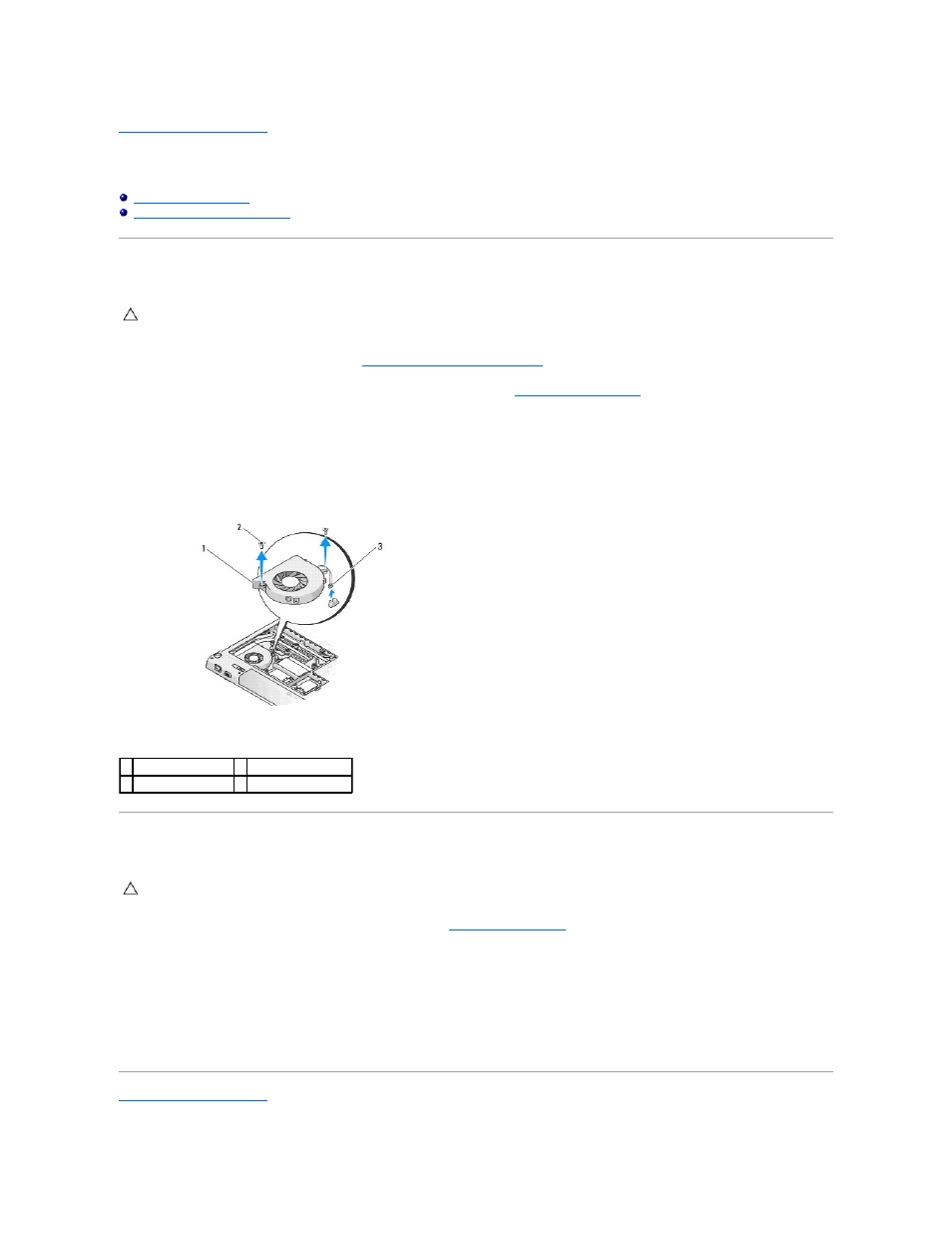

1 вентилятор 2 винты M2,0 x 3 мм (2)
3 разъем вентилятора
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
