Установка процессора
| 71
Последовательность действий
1 Убедитесь, что рычаг на гнезде процессора до отказа отведен в открытое положение.
ВНИМАНИЕ: Необходимо правильно разместить процессор в гнезде, иначе его
можно повредить.
2 Совместите пазы на процессоре с выступами в гнезде процессора.
3 Совместите угол контакта «1» на процессоре с углом контакта «1» на гнезде процессора,
а затем поместите процессор в гнездо.
ВНИМАНИЕ: Убедитесь, что выемка в крышке процессора расположена под
направляющим штырем.
4 Когда процессор полностью установится в гнездо, закройте крышку процессора.
5 Отведите рычажок фиксатора вниз и поместите его под выступ на крышке процессора.
Действия после завершения операции
1 Установите на место вентилятор и радиатор процессора. См. раздел «Установка вентилятора
и радиатора процессора» на стр. 67.
2 Установите крышку корпуса на место. См. раздел «Установка крышки корпуса компьютера»
на стр. 16.

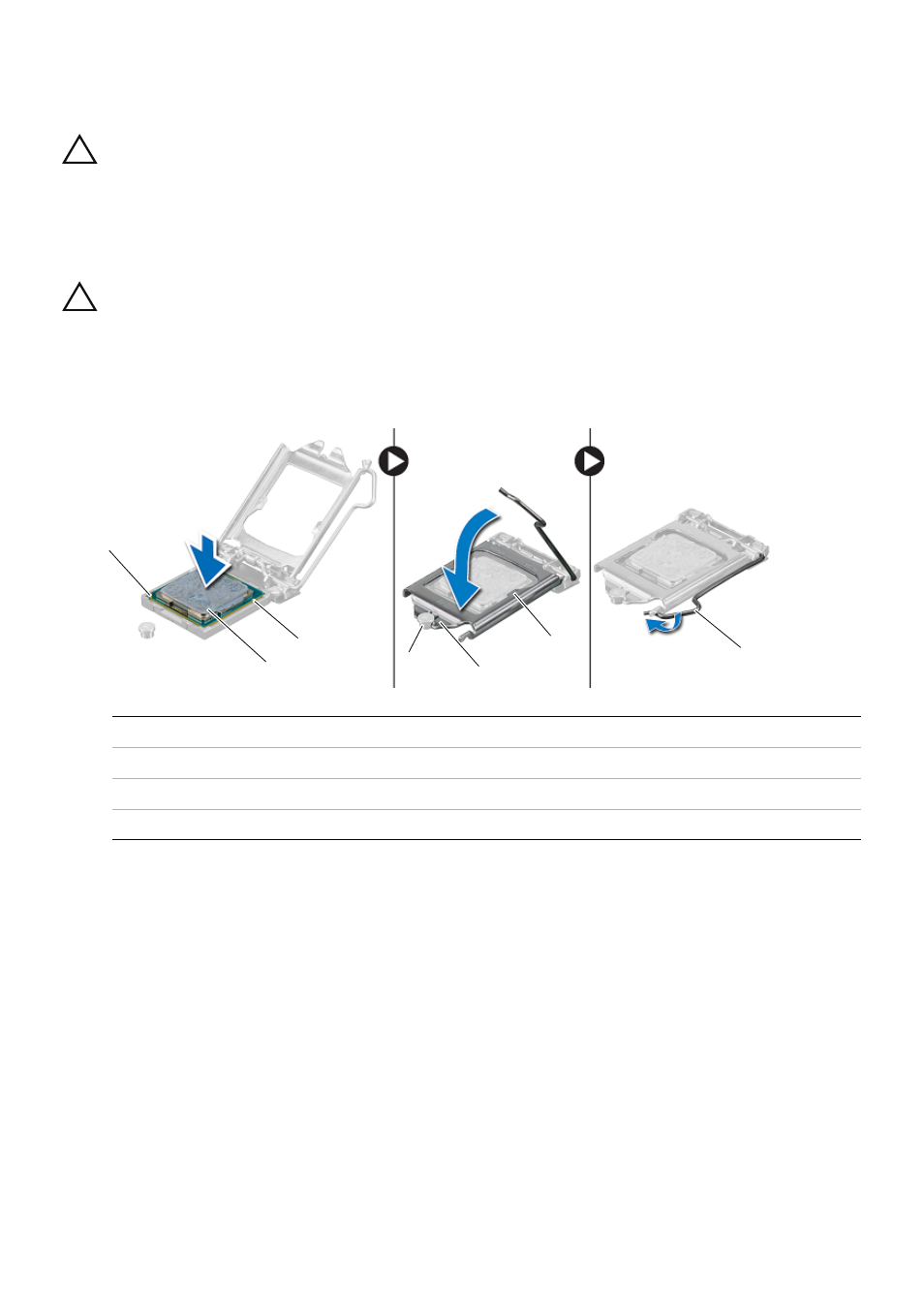

1
угол процессора с контактом «1»
2
процессор
3
направляющие выступы (2)
4
направляющий штырь
5
выемка в крышке процессора
6
крышка процессора
7
рычаг
1
2
3
4
5
6
7
