Инструкция по эксплуатации Dell XPS 14Z (L412z)
Страница 49
Advertising
Системная плата
49
13
Аккуратно отклейте ленту с сетевого разъема на системной плате.
14
Приподнимите защелку разъема и потяните за язычок, чтобы отсоединить
кабель платы кнопки питания от разъема системной платы.
15
Отсоедините кабель дисплея, кабель датчика внешнего освещения и кабель
платы преобразователя дисплея от разъемов системной платы.
16
Выверните пять винтов, которыми системная плата крепится к упору для рук
в сборе.
17
Извлеките системную плату из упора для рук в сборе.
18
Извлеките модуль (или модули) памяти (см. раздел «Извлечение модуля (или

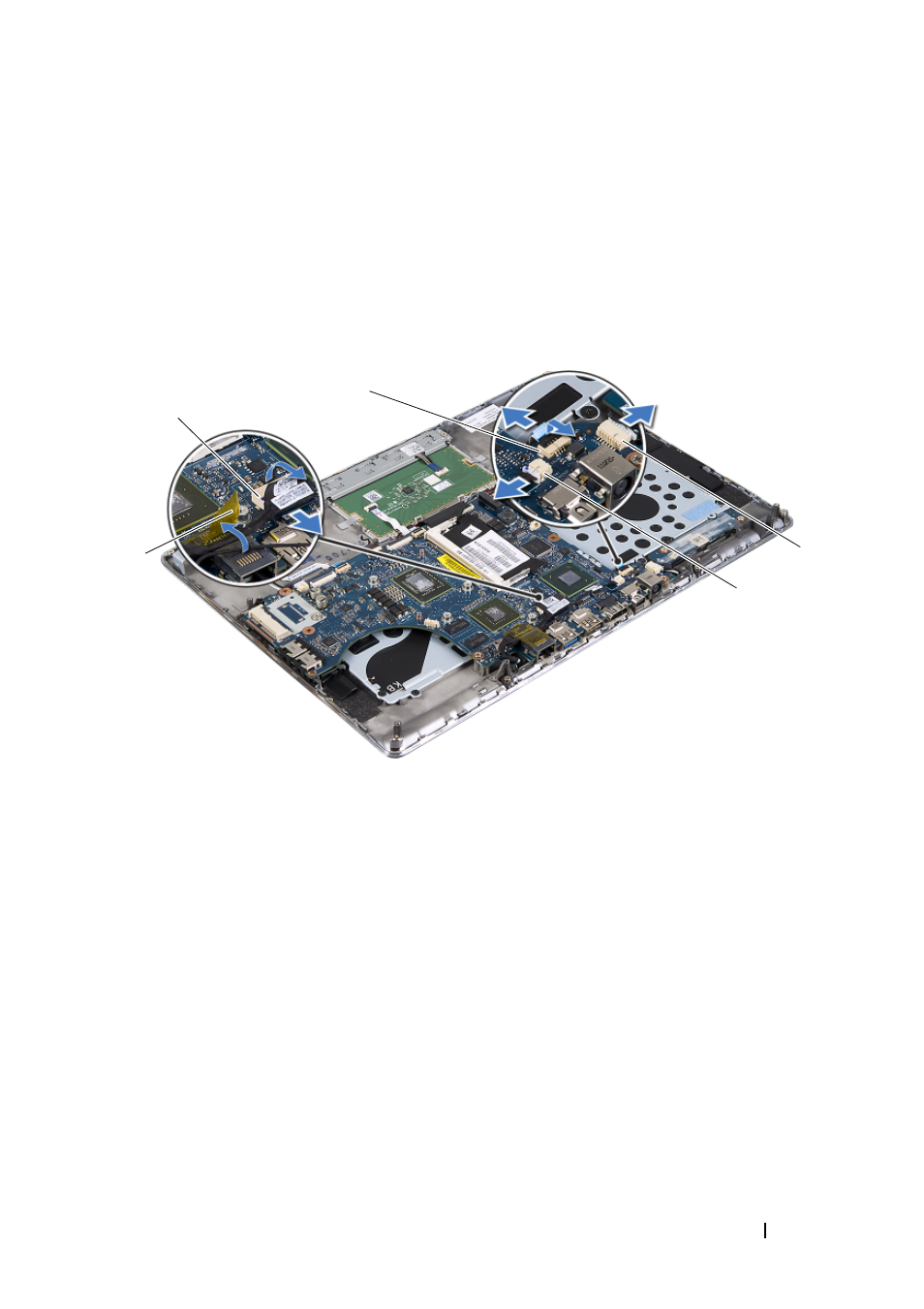

1
лента
2
разъем кабеля дисплея
3
кабель платы кнопки питания
4
разъем кабеля платы
преобразователя дисплея
5
разъем кабеля датчика
внешнего освещения
2
3
4
5
1
