Установка устройства Saugfix (см. рис. J)
Для отсасывания пыли требуется устройство Saugfix (при-
надлежности). При сверлении устройство отпружинивает
назад так, что головка устройства Saugfix постоянно плот-
но прижимается к поверхности сверления.
– Нажмите кнопку настройки упора глубины
12 и выньте
упор глубины
13. Снова нажмите кнопку 12 и вставьте
устройство Saugfix спереди в дополнительную рукоят-
ку
14.
– Подключить к отверстию отсасывания
24 устройства
Saugfix шланг (Ø 19 мм, принадлежности).
Пылесос должен быть пригоден для обрабатываемого ма-
териала.
Применяйте специальный пылесос для отсасывания осо-
бо вредных для здоровья видов пыли – возбудителей ра-
ка или сухой пыли.
Установка глубины сверления на устройстве Saugfix
(см. рис. K)
Желаемую глубину сверления
X Вы можете настроить и на
установленном устройстве Saugfix.
– Вставьте рабочий инструмент SDS-plus до упора в па-
трон SDS-plus
3. Смещение инструмента SDS-plus мо-
жет привести к неправильной установке глубины свер-
ления.
– Отвинтите барашковый винт
28 на устройстве Saugfix.
– Прижмите электроинструмент, не включая, сверлом к
подлежащей сверлению поверхности. При этом ин-
струмент SDS-plus должен стоять на поверхности.
– Сдвиньте направляющую трубу
29 устройства Saugfix в
ее креплении так, чтобы головка устройства Saugfix
прилегала к поверхности сверления. Не передвигайте
направляющую трубу
29 по телескопической трубе 27
дальше, чем это необходимо, чтобы большая часть те-
лескопической трубы оставалась открытой
27.
– Крепко затяните барашковый винт
28. Отпустите за-
жимной винт
25 на упоре глубины устройства Saugfix.
– Сдвиньте упор глубины
26 на телескопической трубе
27 так, чтобы показанное на рисунке расстояние X со-
ответствовало желаемой Вами глубине сверления.
– Затяните в этом положении зажимной винт
25.
Работа с инструментом
Включение электроинструмента
Учитывайте напряжение сети! Напряжение источни-
ка тока должно соответствовать данным на завод-
ской табличке электроинструмента. Электроинстру-
менты на 230 В могут работать также и при напря-
жении 220 В.
Установка режима работы
GBH 2-26 E/RE: С помощью переключателя
«Сверление/Ударное сверление»
16 выберите режим ра-
боты электроинструмента.
– Для смены режима работы нажмите кнопку фиксирова-
ния
15 и поверните переключатель «Сверление/Удар-
ное сверление»
16 в желаемое положение, в котором
он слышимо фиксируется.
GBH 2-26 DE/DRE/DFR: Переключателем режимов
11 вы-
берите режим работы электроинструмента.
– Для смены режима работы нажмите кнопку фиксирова-
ния
10 и поверните переключатель 11 в желаемое по-
ложение, в котором он слышимо фиксируется.
Указание: Изменяйте режим работы только при выклю-
ченном электроинструменте! В противном случае элек-
троинструмент может быть поврежден.
Установка направления вращения
(GBH 2-26 RE/DRE/DFR)
Выключателем направления вращения
7 можно изменять
направление вращения патрона. При вжатом выключате-
ле
9 это, однако, невозможно.
Правое направление вращения: Поворачивайте ре-
версор
7 в обе стороны до упора в положение
.
Левое направление вращения: Поворачивайте
реверсор
7 в обе стороны до упора в положение
.
– Для ударного сверления и для долбления всегда уста-
навливайте правое направление вращения.
Включение/выключение
– Для
включения электроинструмента нажмите на вы-
ключатель
9.
– Для
фиксирования выключателя придержите его на-
жатым и дополнительно нажмите кнопку фиксирова-
ния
8.
– Для
выключения электроинструмента отпустите вы-
ключатель
9. При задействованном фиксаторе сначала
нажмите на выключатель
9 и потом отпустите его.
В целях экономии электроэнергии включайте электроин-
струмент только тогда, когда Вы собираетесь работать с
ним.

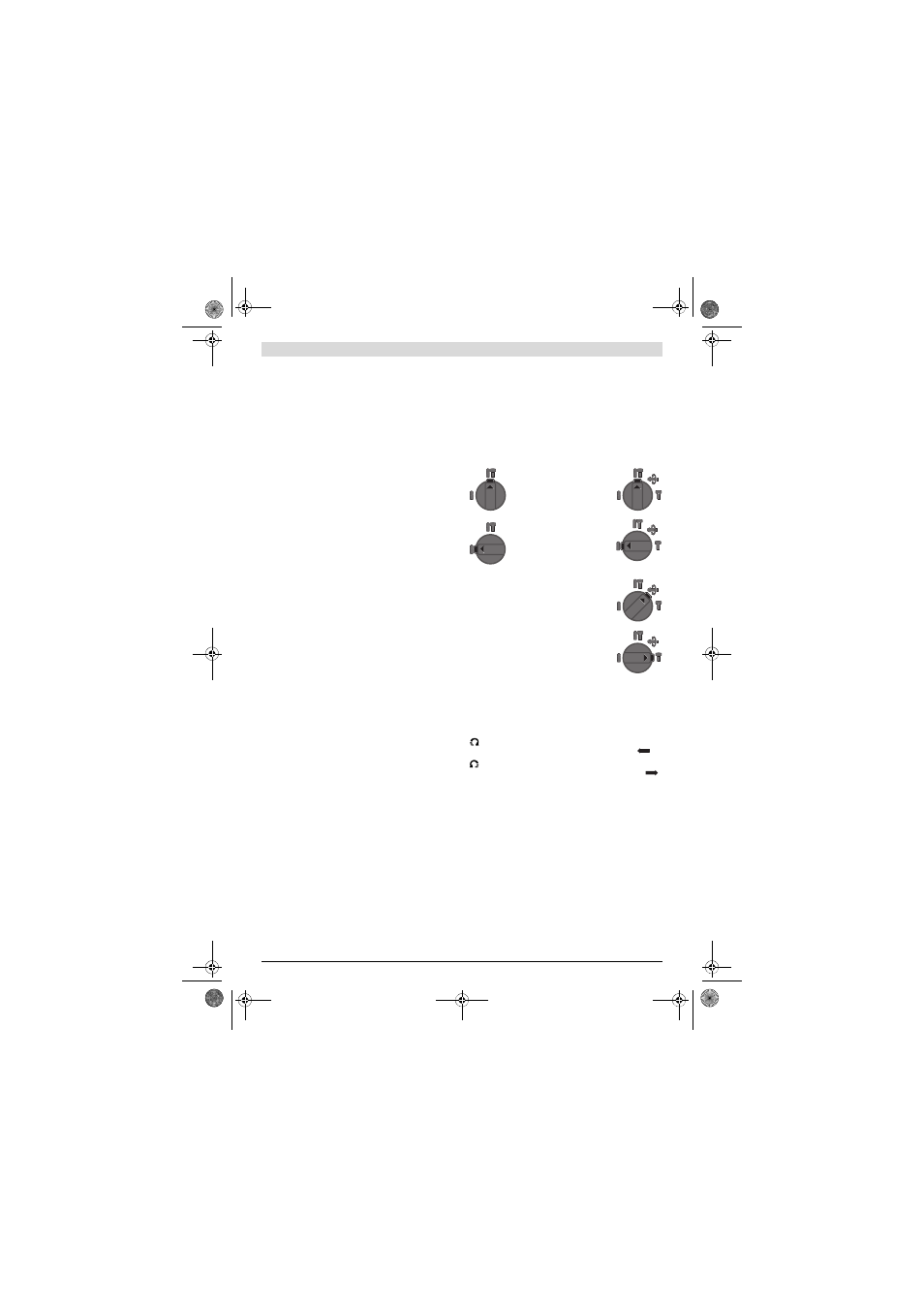

GBH 2-26 E/RE
GBH 2-26 DE/
DRE/DFR
Положение для
ударного
сверления в бетоне или при-
родном камне
Положение
Сверление без
удара в древесине, металле,
керамике и синтетических ма-
териалах, и также для закру-
чивания/выкручивания вин-
тов
Положение
Vario-Lock для
изменения положения зубила
В этом положении пере-
ключатель режимов
11 не
фиксируется.
Положения для
Долбления
