70 | Hrvatski
1 609 929 M53 | (18.5.09)
Bosch Power Tools
Maksimalna debljina rezanog lima
Maksimalna debljina d
max
ovisna je od čvrstoće
obrađivanog materijala.
Sa električnim alatom mogu se rezati limovi do
slijedećih debljina:
Podešavanje razmaka noževa a
f Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.

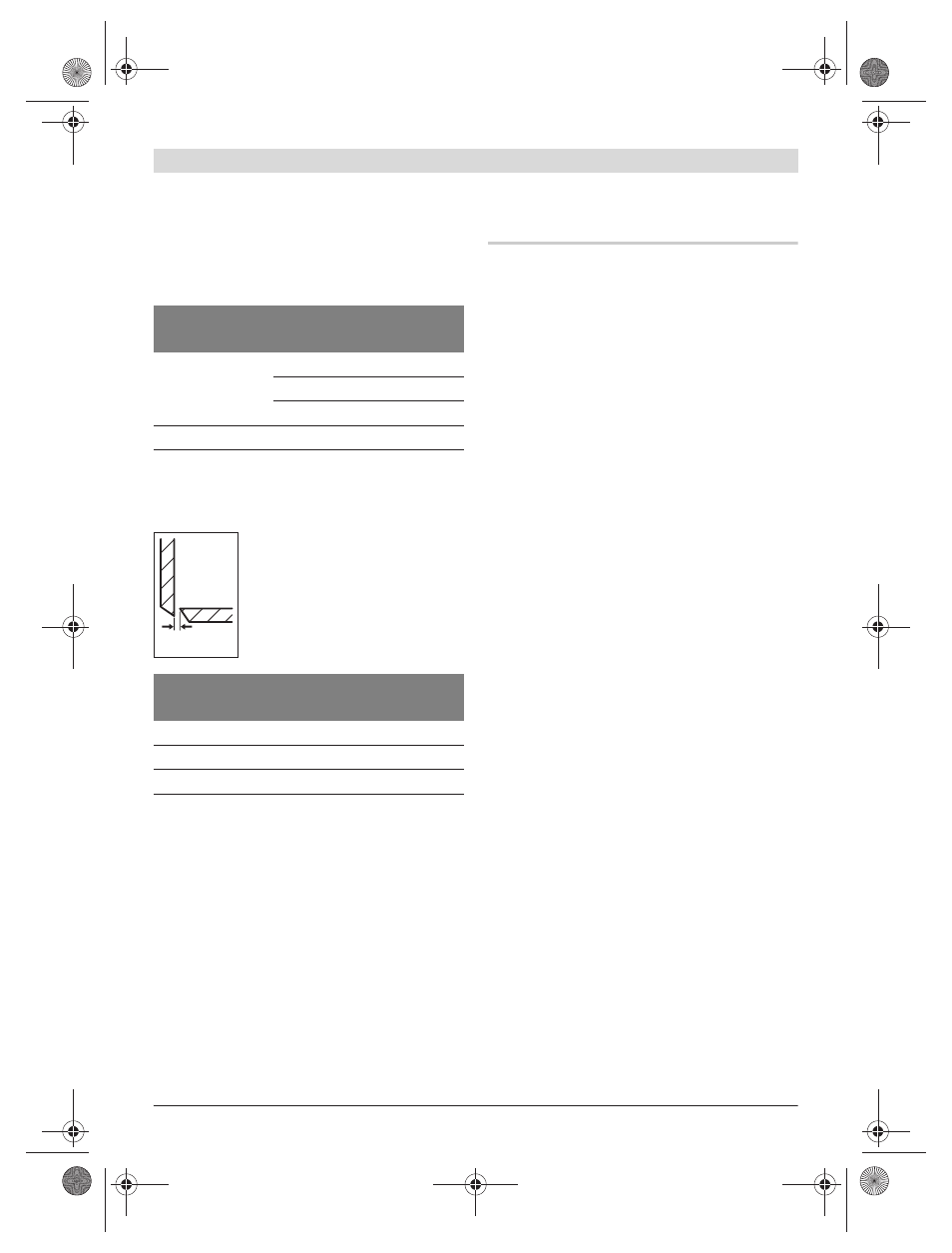

Razmak noževa a (zračni raspor
između oštrica) ravna se prema
obrađivanoj debljini limova d
max
.
Za rezanje mekših ili žilavijih materijala, razmak
noževa a se mora smanjiti, a za rezanje tvrdih ili
krtih materijala, mora se povećati.
Otpustite vijak 7 donjeg noža. Pomoću vijka za
namještanje 6 namjestite potreban razmak
noževa a. Gornji nož 4 i donji nož 5 ne smiju se
dodirivati. Ponovno stegnite vijak 7 donjeg noža
sa momentom pritezanja od 3–4 Nm.
Održavanje i servisiranje
Održavanje i čišćenje
f Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.
f Električni alat i otvore za hlađenje održa-
vajte čistim kako bi se moglo dobro i
sigurno raditi.
Zamjena noža (vidjeti sliku A)
Gornji nož 4 i donji nož 5 su jednaki, imaju svaki
po četiri rezne oštrice i mogu se međusobno
zamijeniti.
Pravovremeno okrenite, odnosno zamijenite
nož, jer samo oštri rezni alati daju dobar učinak
rezanja i čuvaju električni alat.
Za zamjenu gornjeg noža 4 otpustite vijak 3, a za
zamjenu donjeg noža 5 otpustite vijak 7.
Okrenite nož za 90
° ili ugradite novi nož. Kod
ugradnje donjeg noža 5 pazite da nalegne na
vijak za namještanje 6.
Napomena: Nož okrenite samo u smjeru prika-
zanom na slici, odnosno ugradite nož u položaj
prikazan na slici. Sa pogrešno ugrađenim nožem
ne može se rezati.
Vijak 3 za gornji nož, odnosno vijak 7 za donji
nož ponovno stegnite sa momentom stezanja od
3–4 Nm. Provjerite razmak noževa a (vidjeti
„Podešavanje razmaka noževa a“, stranica 70).
Gornji nož 4 i donji nož 5 ne smiju se naknadno
oštriti.
Ako bi električni alat unatoč brižljivih postupaka
izrade i ispitivanja ipak prestao raditi, popravak
treba prepustiti ovlaštenom servisu za Bosch
električne alate.
Za slučaj povratnih upita ili naručivanja rezerv-
nih dijelova, molimo vas neizostavno navedite
10-znamenkasti kataloški broj sa tipske pločice
električnog alata.
Materijal
max. čvrstoća
[N/mm
2
]
d
max
[mm]
Čelik
400
1,6
600
1,2
800
0,7
Aluminij
200
2,2
d
max
[mm]
Razmak noževa a
[mm]
0,3
–0,6
0,10
0,8
–1,2
0,25
1,3
–1,6
0,30
a
