Русский | 29
Bosch Power Tools
1 609 92A 06U | (16.4.13)
ли/стружки 16, чтобы сохранялся оптимальный сбор
стружки.
Работа с инструментом
Режимы работы
Установка глубины строгания
С помощью поворотной ручки 2 можно плавно регулиро-
вать глубину строгания в диапазоне 1–1,5 мм по шкале 1
(цена деления шкалы = 0,25 мм).
Позиция паркования
Установите поворотную ручку 2 после рабочего процесса
в положение P (позиция паркования). При этом строгаль-
ный нож погружается во внутрь и электроинструмент мо-
жет быть поставлен на поверхность без опасности повре-
ждения заготовки или строгального ножа.
Включение электроинструмента
Учитывайте напряжение сети! Напряжение источни-
ка тока должно соответствовать данным на завод-
ской табличке электроинструмента. Электроинстру-
менты на 230 В могут работать также и при напря-
жении 220 В.
Включение/выключение
В целях экономии электроэнергии включайте элек-
троинструмент только тогда, когда Вы собираетесь
работать с ним.
Для включения электроинструмента нажмите сначала
блокиратор выключателя 5, а затем нажмите выключа-
тель 4 и держите его нажатым.
Для выключения электроинструмента отпустите выклю-
чатель 4.
Указание: По причинам безопасности выключатель 4 не
может быть зафиксирован и при работе следует постоян-
но нажимать на него.
Указания по применению
Процесс строгания
Установите желаемую глубину строгания и поставьте элек-
троинструмент передней частью подошвы 6 на деталь.
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Подводите электроинструмент к детали только во
включенном состоянии. В противном случае возника-
ет опасность обратного удара при заклинивании рабо-
чего инструмента в детали.
Включите электроинструмент и ведите его с равномерной
подачей по обрабатываемой поверхности.
Для получения высококачественной поверхности рабо-
тайте с низкой подачей и со средним нажимом на подошву
рубанка.
При обработке твердых материалов, напр., твердой дре-
весины и при строгании на всю максимальную ширину
устанавливайте малую глубину и снижайте скорость
подачи.
Завышенная подача снижает качество поверхности и мо-
жет привести к быстрому засорению патрубка для выбро-
са стружки.
Только острые ножи обеспечивают хорошую производи-
тельность и бережное обращение с электроинструмен-
том.
Скашивание кромок (см. рис. G)
V-образный паз в передней части подошвы 7 позволяют
быстро и просто снимать фаску с кромки заготовки. Для
этого поставьте рубанок V-образным пазом на кромку де-
тали и ведите его вдоль детали.
Строгание с параллельным/угловым упором
(см. рис. D–F)
Закрепите параллельный упор 17 или угловой упор 21 с
помощью винта крепления 20 на электроинструменте. В
зависимости от вида работы закрепите ограничитель глу-
бины четверти 24 винтом крепления 23 на электроинстру-
менте.
Отпустите установочную гайку 19 и установите желаемую
ширину четверти по шкале 18. Крепко затяните устано-
вочную гайку 19.
Соответственным образом настройте нужную глубину вы-
борки четверти с помощью ограничителя глубины 24.
Повторите несколько раз операцию строгания до дости-
жения нужной глубины четверти. Ведите рубанок с боко-
вым усилием прижатия.

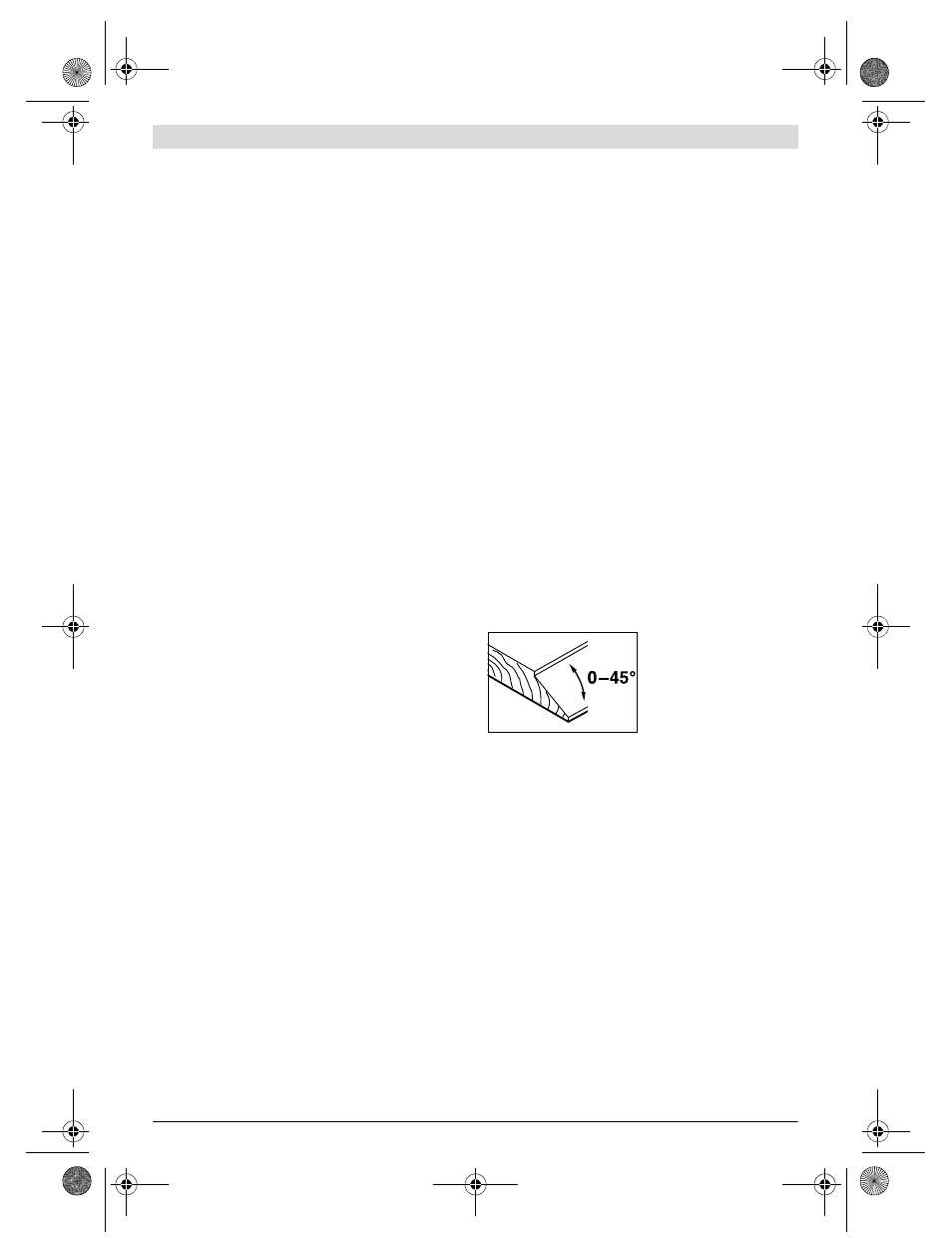

Скашивание с угловым упором
Настройте нужный угол ска-
шивания четверти и повер-
хности с помощью гайки на-
стройки угла 22.
Техобслуживание и сервис
Техобслуживание и очистка
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Для обеспечения качественной и безопасной рабо-
ты следует постоянно содержать электроинстру-
мент и вентиляционные щели в чистоте.
Если электроинструмент, несмотря на тщательные мето-
ды изготовления и испытания, выйдет из строя, то ремонт
следует производить силами авторизованной сервисной
мастерской для электроинструментов фирмы Bosch.
Если требуется поменять шнур, обращайтесь на фирму
Bosch или в авторизованную сервисную мастерскую для
электроинструментов Bosch.
Пожалуйста, во всех запросах и заказах запчастей обяза-
тельно указывайте 10-значный товарный номер по завод-
ской табличке электроинструмента.
