Slovensko | 65
Bosch Power Tools
1 609 929 N56 | (16.11.07)
Maksimalna debelina pločevine, ki jo boste
rezali
Maksimalna debelina pločevine, ki jo boste rezali
d
max
je odvisna od trdnosti materiala, ki ga boste
obdelovali.
Z električnim orodjem lahko režete pločevino do
debeline:

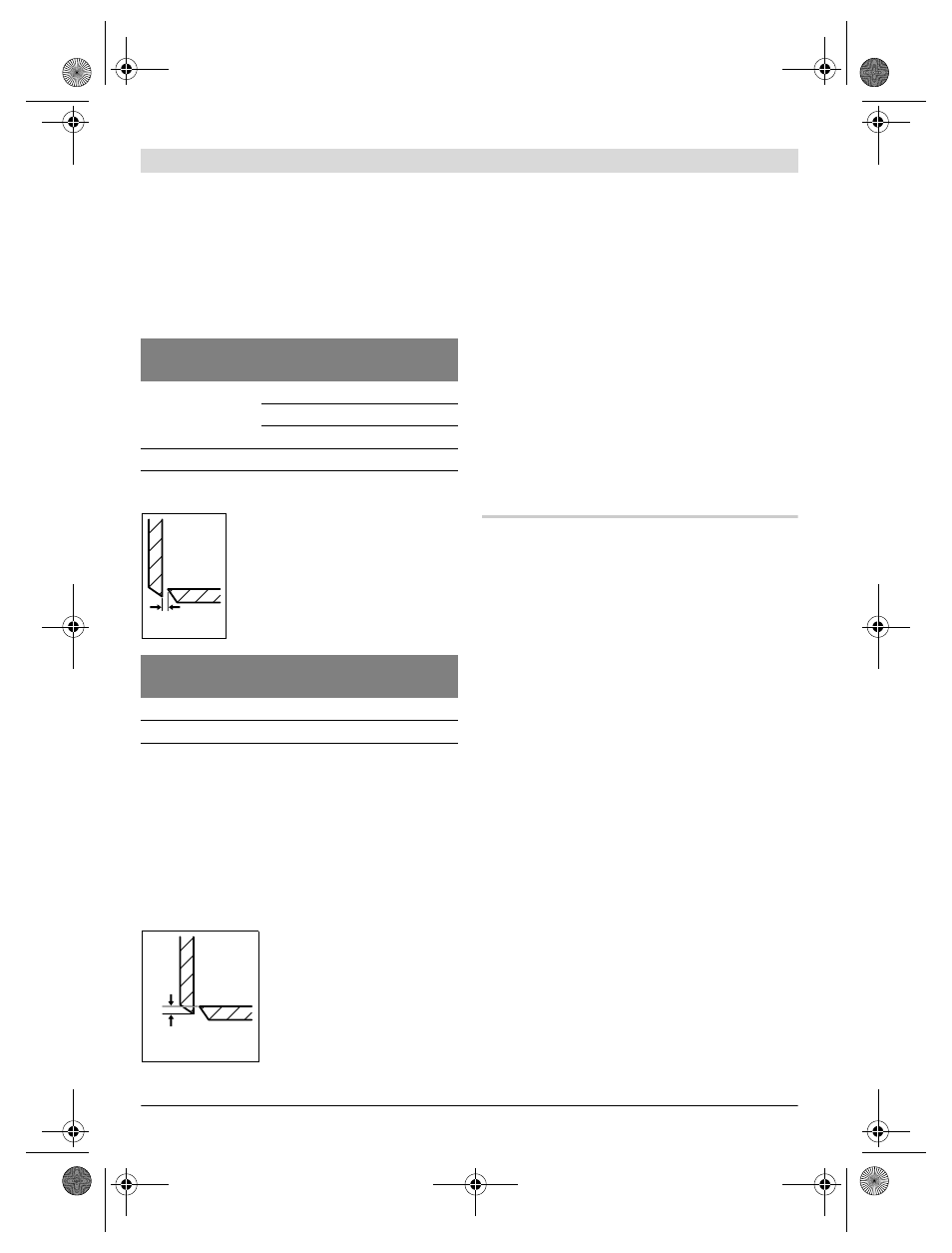

Nastavitev razmaka med nožema a
Razmak med nožema a (zračna
reža med reziloma) je odvisen od
debeline pločevine d
max
, ki jo
obdelujete.
Pri mehkih ali žilavih materialih je treba razmak
med nožema a zmanjšati, pri trdnih ali krhkih
materialih pa povečati.
Sprostite vijak 12 spodnjega noža. Z nastavnim
vijakom 11 lahko naravnate potrebni razmak
nožev a. Zgornji nož 7 in spodnji nož 9 se ne
smeta dotikati. Preverite razmak z merilom 13.
Ponovno zategnite vijak 12 spodnjega noža.
Nastavitev razmaka med nožema b
Pri nastavitvi razmaka med
nožema b se mora tolkalo
zgornjega noža nahajati v
zgornji mrtvi točki. V ta
namen električno orodje
kratko vklopite in ga takoj
nato izklopite. Po potrebi
morate postopek ponoviti.
Z nastavkom privijte vijak 5 v smeri urnega
kazalca. Sprostite vijak 8 zgornjega noža in nasta-
vite zgornji nož 7 tako, da znaša pravokotna
razdalja b med zgornjim in spodnjim nožem
0,4 mm. Preverite razmak z merilom 13.
Ponovno zategnite vijak 8 zgornjega noža. Z na-
stavkom obračajte nastavni vijak 5 v smeri proti
urnemu kazalcu tako dolgo, dokler ne zadane
proti zgornjemu nožu 7.
Pri mehkejših in žilavih materialih je treba razmak
med nožema b zmanjšati, pri trdih ali krhkih
materialih pa povečati.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
f Pred začetkom kakršnih koli del na električ-
nem orodju izvlecite omrežni vtikač iz
vtičnice.
f Električno orodje in prezračevalne reže naj
bodo vedno čisti, kar bo zagotovilo dobro in
varno delo.
Zamenjava spodnjega noža (glejte sliko B)
Izvijte nastavni vijak 11 spodnjega noža. V celoti
izvijte vijak 12 spodnjega noža in snemite spodnji
nož 9.
Namestite nov spodnji nož 9 v odprtino rezalne
mize 10. Pritrdite spodnji nož z vijakom 12.
Preverite razmak nožev a (glejte
„Nastavitev
razmaka med nožema a
“, stran 65).
Zamenjava zgornjega noža (glejte sliko B)
Zgornji nož 7 lahko uporabljate obojestransko.
V celoti izvijte vijak 8 zgornjega noža in snemite
zgornji nož 7.
Obrnite zgornji nož 7 kot je prikazano na sliki, ali
pa nastavite nov zgornji nož na pehalo 6. Pritrdite
zgornji nož z vijakom 8.
Preverite razmak nožev b (glejte
„Nastavitev
razmaka med nožema b
“, stran 65).
Material
maks. trdnost
[N/mm
2
]
d
max
[mm]
jeklo
400
2,8
600
2,2
800
1,9
aluminij
200
3,5
d
max
[mm]
Razmak med nožema a
[mm]
0,2
–
1,4
0,3
1,5
–
2,8
0,5
a
b
