регулирование
НАСТРОЙКА И ПРОВЕРКА ГАЗОВОЙ ЧАСТИ
Проверка давления на входе

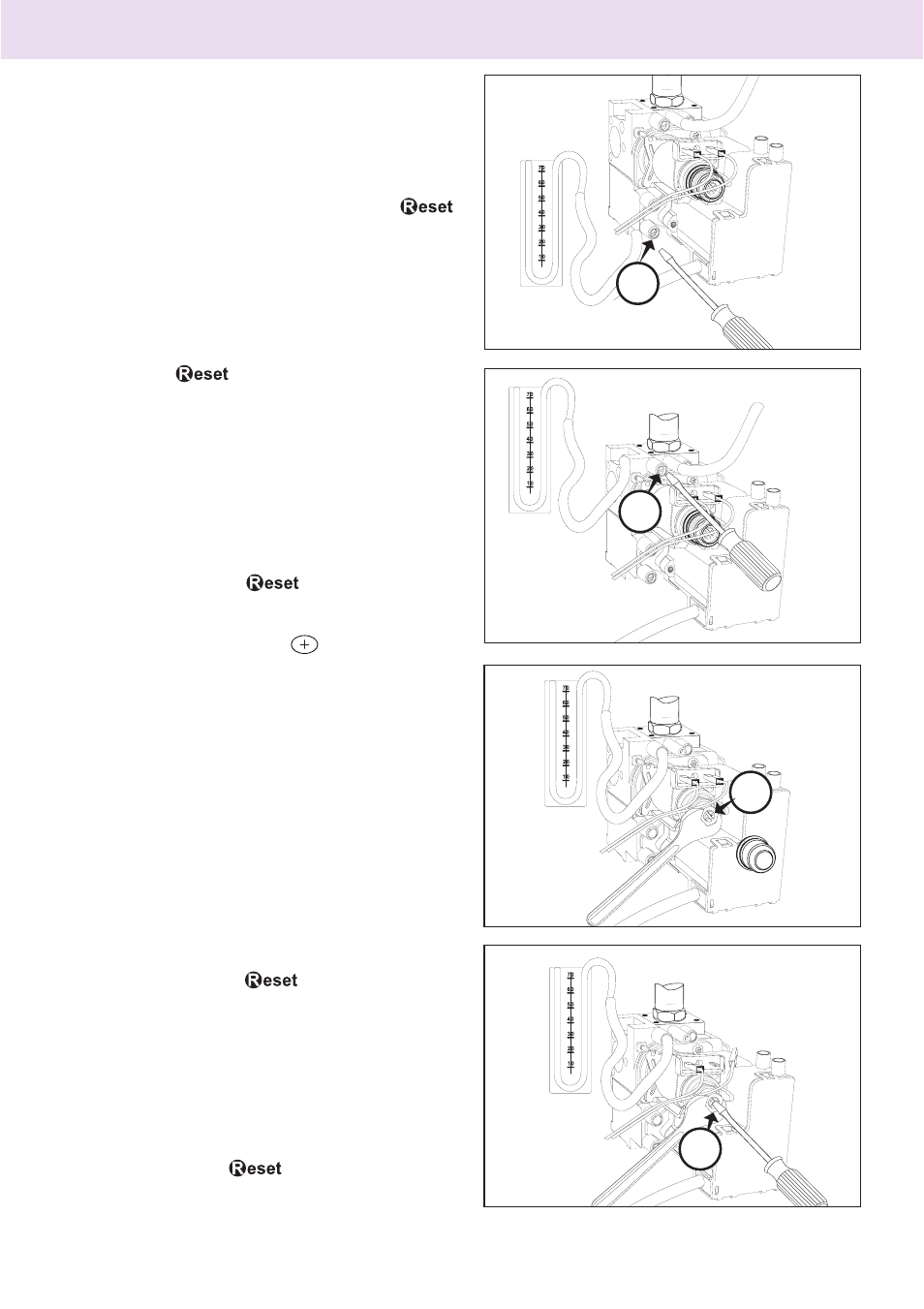

1. Ослабьте винт «1» (рис. a) и вставьте
соединительную трубку манометра в
патрубок отбора давления.
2. Запустите котел на максимальной мощ¬ности
в режиме «Трубочист» (нажмите кнопку
и удерживайте 10 с, на дисплее в позиции 27
высвечивается “t – “). Давление газа на входе
должно соответствовать номинальному для
данного типа газа.
3. По окончании проверки затяните винт “1” и
убедитесь, что он затянут плотно.
4. Через 10 мин или при повторном нажатии
на кнопку котел выходит из режима
«Трубочист».
Проверка максимальной мощности
1. Для проверки максимальной мощности
ослабьте винт «2» (рис. b) и подклю¬чите
трубку манометра к штуцеру отбо¬ра
дав¬ления.
2. Отсоедините трубку-компенсатор камеры
сгорания.
3. Запустите котел в режиме «Трубо¬чист»:
наж¬мите кнопку и удер¬жи¬вайте
5 с, на дис¬плее высвечивается “t – “; чтобы
котел работал на максимальной мощности
ГВС, нажмите кнопку
. На дисплее
высве¬чи¬вает¬ся “t –– “.
Давление газа на входе должно
соот¬вет¬ствовать ука¬занному для данного
типа газа в сводной таблице пара¬метров в
зависимости от типа газа. В противном случае
снимите защитный кол¬пак и подтяните или
отпустите ре¬гулировочный винт «3» (рис.
c).
4. По окончании проверки затяните винт «2» и
убедитесь, что он затянут плотно.
5. Установите на место защитный колпак
регулятора.
6. Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубо¬чист»
автоматически через 10 мин или немедленно
по нажатии кнопки
.
Проверка минимальной мощности
1.
Для проверки минимальной мощности
ослабьте винт «2» (рис. b) и подключите трубку
манометра к штуцеру отбора давления.
2. Отсоедините трубку-компенсатор камеры
сгорания.
3. Запустите котел в режиме «Трубочист»:
нажмите кнопку и удер¬живайте 5 с.
На дисплее высвечивается «t –» . Чтобы котел
