10 | Česky
1 609 92A 09X | (5.7.13)
Bosch Power Tools
Na šroub nasaďte pouze vypnuté elektronářadí. Otáče-
jící se nasazovací nástroje mohou sklouznout.
LED ukazatel indikuje okamžitý skutečný působící
krouticí moment – viz obrázek 5, strana 82.
Elektronářadí se automaticky vypne, jakmile je dosaže-
no nastaveného krouticího momentu. LED ukazatel 3x
zabliká.
Po uvolnění spínače LED ukazatel ukáže naposledy pů-
sobící krouticí moment. Pro sériová zašroubování na-
stavte posuvník krouticího momentu na tuto hodnotu.
Ukazatel stavu nabití akumulátoru zobrazuje při napůl
nebo zcela stlačeném spínači na několik sekund stav
nabití akumulátoru a sestává ze 3 zelených LED.
3 LED kontrolky ukazatele stavu nabití akumulátoru
rychle blikají, když je teplota akumulátoru vně rozsahu
provozní teploty od
–30 do +65 °C a/nebo zapůsobila
ochrana proti přetížení.

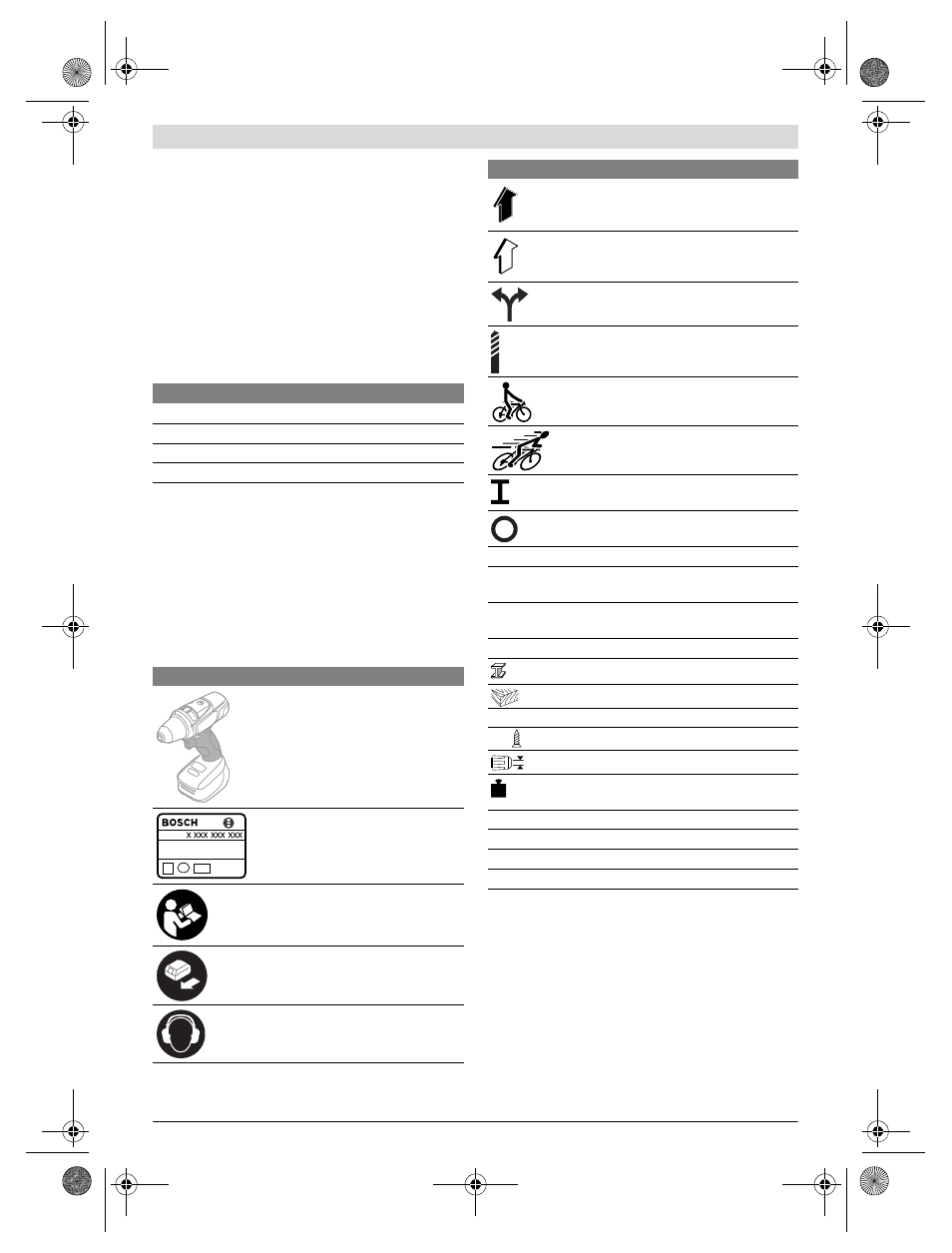

Symboly
Následující symboly mají význam pro čtení a pochopení návo-
du k provozu. Zapamatujte si symboly a jejich význam. Správ-
ná interpretace symbolů Vám pomůže elektronářadí lépe a
bezpečněji používat.
Obsah dodávky
Akumulátorový vrtací šroubovák.
Akumulátor, nasazovací nástroj a další vyobrazené nebo po-
psané příslušenství nepatří k standardnímu obsahu dodávky.
Kompletní příslušenství naleznete v našem programu příslu-
šenství.
Určené použití
Elektronářadí je určeno k zašroubování a uvolňování šroubů a
též k vrtání do dřeva, kovu, keramiky a plastu.
LED
Kapacita
trvalé světlo 3 x zelené
≥ 75%
trvalé světlo 2 x zelené
50—75%
trvalé světlo 1 x zelené
26—50%
pomalu blikající světlo 1 x zelené
≤ 25%
Symbol
Význam
PSR 14,4 LI-2/PSR 144 LI-2/
PSR 1440 LI-2/PSR 18 LI-2/
PSR 1800 LI-2: Akumulátorový vrtací
šroubovák
šedě označená oblast: rukojeť (izolovaný
povrch rukojeti)
Objednací číslo
Čtěte všechna bezpečnostní upozornění
a pokyny.
Před každou prací na elektronářadí
odejměte akumulátor.
Noste ochranu sluchu.
Směr pohybu
Směr reakce
Chod vpravo/vlevo
Vrtání
Nízký počet otáček
Vysoký počet otáček
Zapnutí
Vypnutí
U
Jmenovité napětí
n
0
1
Počet otáček při běhu naprázdno
(1. stupeň)
n
0
2
Počet otáček při běhu naprázdno
(2. stupeň)
M
Max. krouticí moment podle ISO 5393
Kov
Dřevo
Ø
Vrtací průměr max.
Ø
max. průměr šroubu
Rozsah upnutí vrtacího sklíčidla
Hmotnost podle EPTA-Procedure
01/2003
L
wA
Hladina akustického výkonu
L
pA
Hladina akustického tlaku
K
Nepřesnost
a
h
Celková hodnota vibrací
Symbol
Význam
