Česky | 19
Bosch Power Tools 2 609 140 859 | (23.2.11)
Uvedení do provozu
f Dbejte síťového napětí! Napětí zdroje prou-
du musí souhlasit s údaji na typovém štítku
elektronářadí. Elektronářadí označené
230 V smí být provozováno i na 220 V.
Zapnutí – vypnutí
Pro uvedení do provozu stlačte nejprve
blokování zapnutí 4 a následně stlačte spínač 5
a podržte jej stlačený.
K vypnutí elektronářadí spínač 5 uvolněte.
Upozornění: Z bezpečnostních důvodů nelze
spínač 5 zaaretovat, nýbrž musí zůstat během
provozu neustále stlačený.
Pracovní pokyny
Proces hoblování (viz obrázek G)
Nastavte požadovanou hloubku třísky a přiložte
elektronářadí předním dílem patky hoblíku 7 na
obrobek.
f Elektronářadí veďte proti obrobku pouze
zapnuté. Jinak existuje nebezpečí zpětného
rázu, pokud se nasazený nástroj v obrobku
vzpříčí.
Zapněte elektronářadí a veďte jej s
rovnoměrným posuvem přes opracovávaný
povrch.
Pro docílení kvalitního povrchu pracujte jen s
malým posuvem a tlačte uprostřed na patku
hoblíku.
Při opracování tvrdých materiálů, např. tvrdého
dřeva, a též při využití maximální šířky hoblování
nastavte jen malé hloubky třísky a snižte popř.
posuv hoblíku.
Nadměrný posuv snižuje jakost povrchu a může
vést k rychlému ucpání výfuku třísek.
Pouze ostré hoblovací nože dávají dobrý řezný
výkon a šetří elektronářadí.
Integrovaná parkovací botka 25 umožňuje také
pokračování procesu hoblování po přerušení na
libovolném místě obrobku:
– Nasaďte elektronářadí s dolů sklopenou
parkovací botkou na místo obrobku, jež se
má dále opracovávat.
– Elektronářadí zapněte.
– Přemístěte přítlak na přední patku hoblíku a
suňte elektronářadí pomalu vpřed ( n).
Přitom se parkovací botka natočí nahoru ( o),
takže zadní díl patky hoblíku opět přiléhá na
obrobek.
– Veďte elektronářadí s rovnoměrným
posuvem přes opracovávaný povrch ( p).

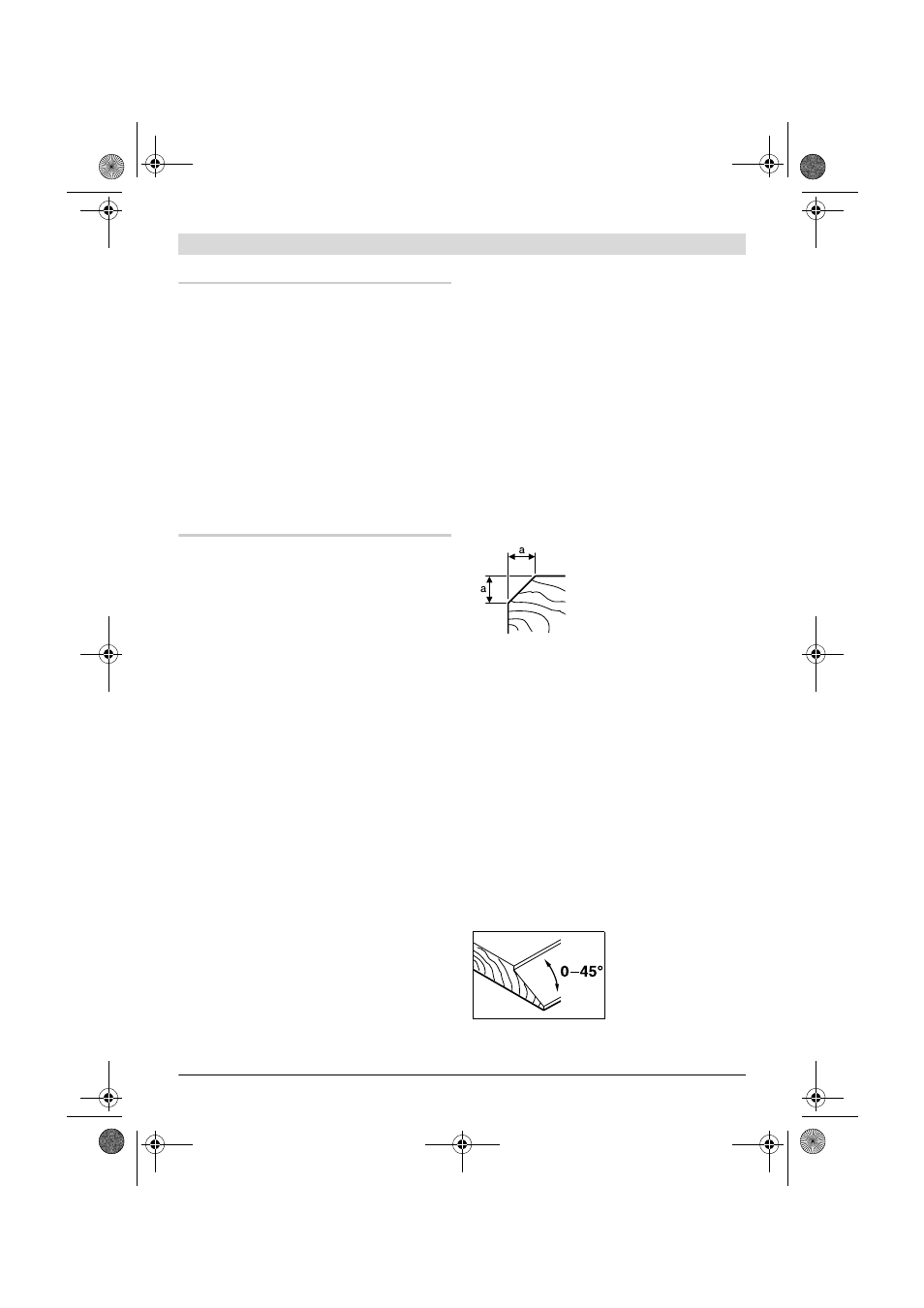

Srážení hran (viz obr. H)
V přední patce hoblíku se nacházející drážky
tvaru V umožňují rychlé a jednoduché srážení
hran obrobku. Použijte příslušnou drážku tvaru
V podle požadované šířky sražení. K tomu
nasaďte hoblík V-drážkou na hranu obrobku a
veďte jej podél ní.
Hoblování s podélným/úhlovým dorazem
(viz obrázky D–F)
Podélný doraz 17 resp. úhlový doraz 21
namontujte pokaždé pomocí upevňovacího
šroubu 20 na elektronářadí. Podle nasazení
namontujte doraz hloubky drážky 24 pomocí
upevňovacího šroubu 23 na elektronářadí.
Povolte zajišťovací matici 19 a nastavte
požadovanou šířku drážky na stupnici 18.
Zajišťovací matici 19 opět utáhněte.
Adekvátně nastavte požadovanou hloubku
drážky pomocí dorazu hloubky drážky 24.
Několikrát proveďte proces hoblování, až je
dosaženo požadované hloubky drážky. Hoblík
veďte s bočním přítlakem.
Ukosování pomocí úhlového dorazu
Při ukosování drážek a
ploch nastavte
potřebný úhel úkosu
pomocí nastavení úhlu
22.
Použitá drážka Rozměr a
(mm)
žádná 0 – 4
malá 2 – 6
střední 4 – 9
velká 6 – 10
