Страница 18: Rev. 1.05
Rev. 1.05
- 18 -
BCD-1000
6-2 Последованиельное подключение

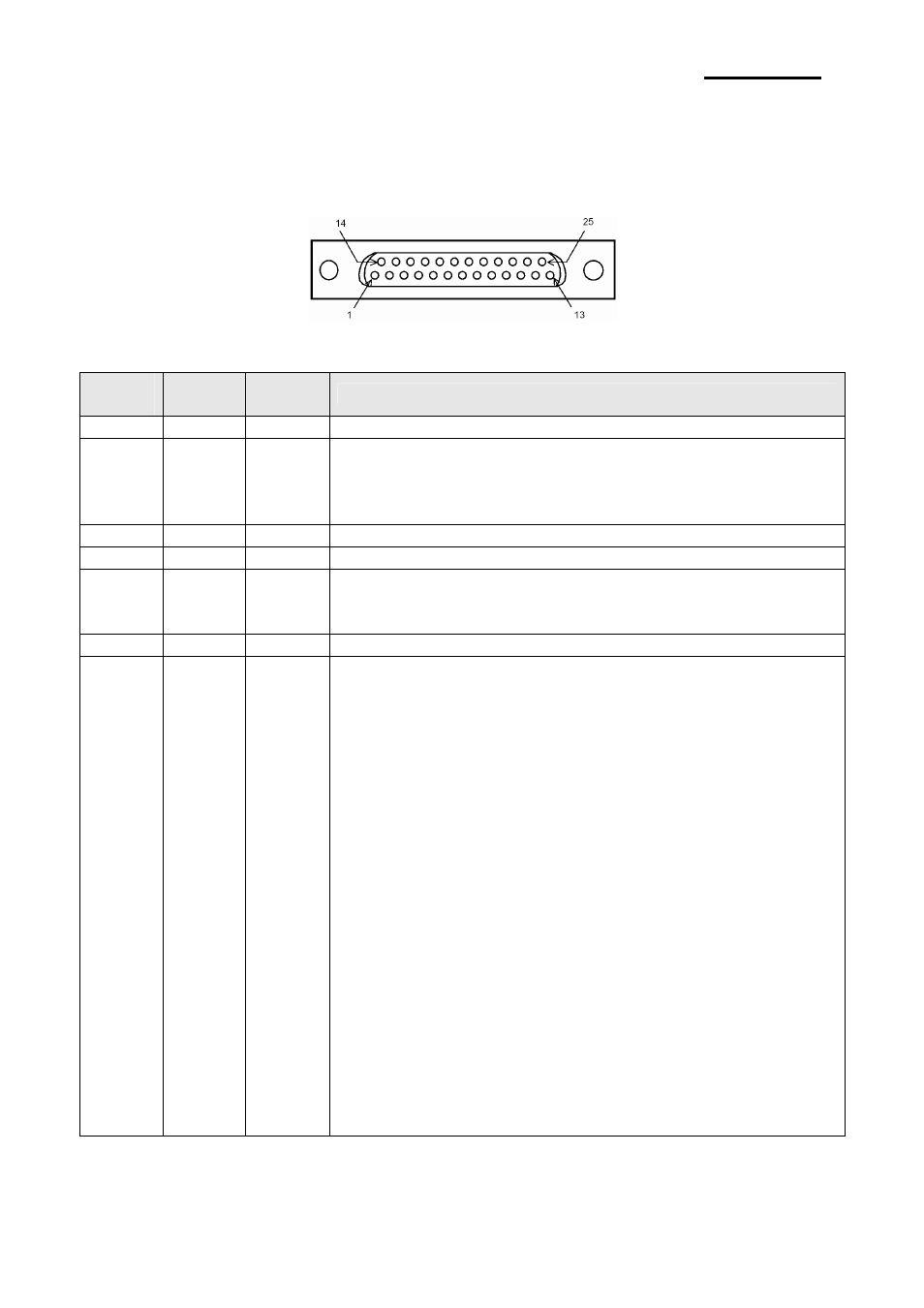

6-2-1 Интерфейсный разъем к хосту
Опциональная стойка комплектуется интерфейсным кабелем для подключения к
хосту (D-SUB, на 25 штырьков, тип «мама»).
6-2-2 Интерфейсный разъем к хосту: назначение сигналов
№
штырька
Наим.
сигнала
Направл.
сиганла
Функция
1 FG
-
Земля монтажной пластины
2 TXD
Выход
Если BDC-1000 подключен с пропусканием данных:
Передача данных от принтера на хост
2) Если BDC-1000 подключен автономно:
Передача данных от хоста на монитор.
3 RXD
Вход
Получение данных от хоста (хост → монитор)
4(*1) RTS
Выход
Аналогично DTR
6(*2) DSR
Вход
Показывает готовность хоста к получению данных.
ПАУЗА: Хост готов к получению данных.
МЕТКА: Хост не готов к получению данных.
7 GND
- «Подвешенная» земля
20(*1) DTR
Выход
Отражает готовность принтера получать данные.
ПАУЗА: Дисплей готов получать данные
МЕТКА: Дисплей не готов получать данные
МЕТКА DTR:
DTR принимает значение МЕТКА в следующих
случаях:
− Время между включением питания и моментом
первой готовности монитора получатьданные.
− Автотестирование.
− Свободный объем приемного буфера 40 байт и
менее (переполнение буфера).
− Если установлено состояние DSR МЕТКА — в
случае, когда принтер занят обработкой команды
периферийного устройства.
DTR ПАУЗА:
DTR принимает значение ПАУЗА в следующих случаях:
− Первая готовность монитора получать данные
после включения питания.
− По окончании автотестирования.
−
Свободный объем приемного буфера
освобождается до 50 байт и более после того, как
был зафиксировано переполнение буфера.
※
ПРИМЕЧАНИЯ
(*1) Используемый при этом терминал должен быть либо серии RTS, либо DTR.
В противном случае драйвер IC, встроенный в RS-232, может выйти из строя.
