SLP-DX420x/DX423x
3-2-2
Модель с «Ethernet»

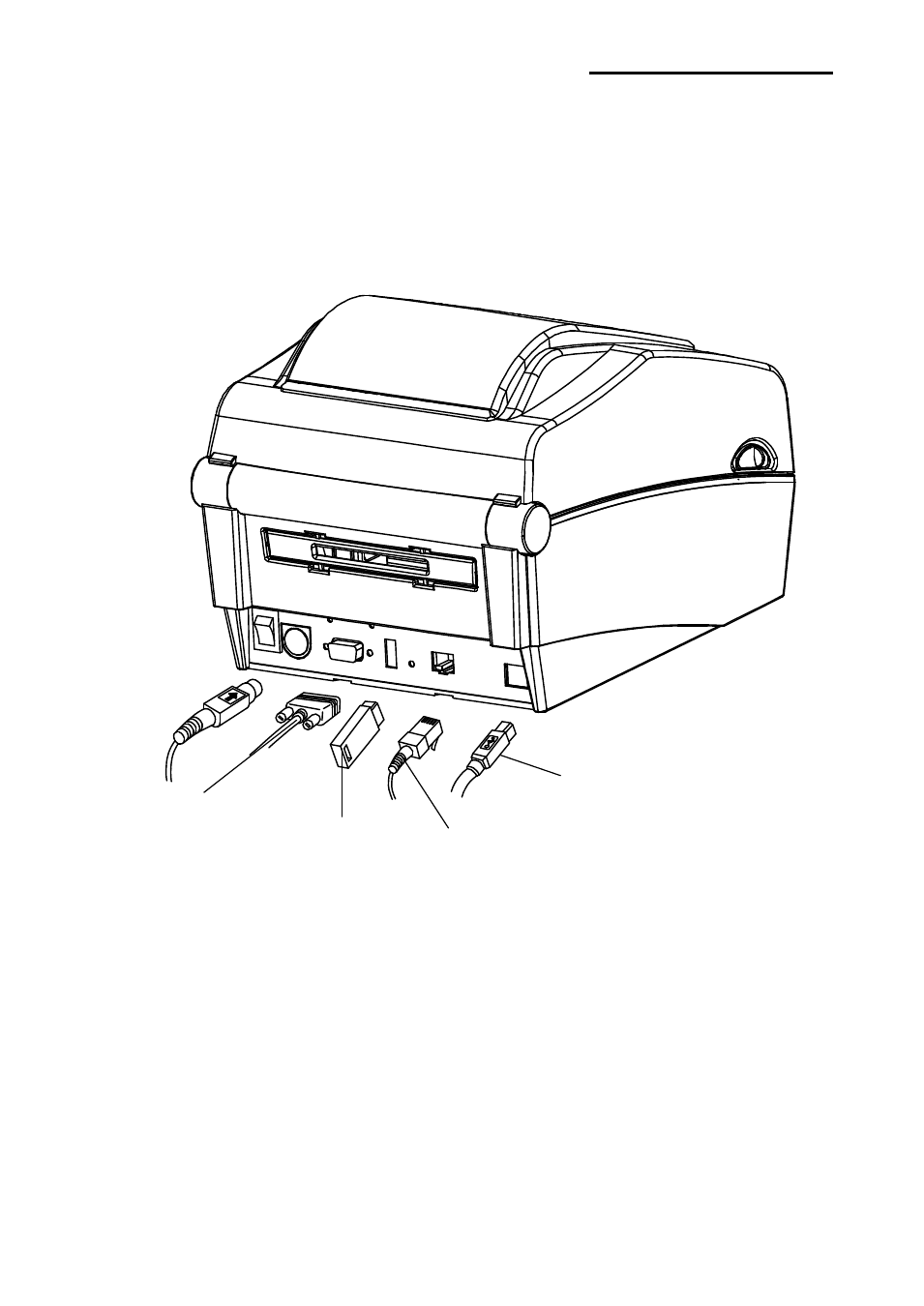

Подключение интерфейсного кабеля осуществляется в соответствии с
нижеприведенным рисунком.
Данный принтер поддерживает следующие стандарты интерфейсов.
-
Кабель RS-232C (последовательный)
-
Кабель для подключения к локальной сети («Ethernet»)
-
Кабель USB, тип А (WLAN Dongle)
-
Кабель USB, тип B
1) Выключите принтер кнопкой включения/выключения.
2) Подсоедините кабель связи к коммуникационному порту принтера.
-
Подсоедините кабель RS-232C (последовательный) к порту «SERIAL»
(последовательный) и притяните винты по обе стороны разъема.
Подключение к данному порту выполняется при помощи экранированного
кабеля длиной не более 1,8 м.
-
Подключите кабель передачи данных («Ethernet») к порту «ETHERNET».
Подключение к данному порту выполняется при помощи кабеля с
неэкранированной витой парой (CAT5 или более высокой категории) длиной не
более 3,0 м.
-
Подсоедините кабель USB типа А (исключительно WLAN Dongle) к порту
«HOST» главного компьютера.
-
Подсоедините кабель USB типа B через USB-порт.
Подключение к данному порту выполняется при помощи экранированного
кабеля длиной не более 1,8 м.
Кабель USB, тип B
Кабель RS-232C
(последовательный)
Кабель для подключения к
локальной сети («Ethernet»)
Кабель USB, тип А
(WLAN Dongle)
