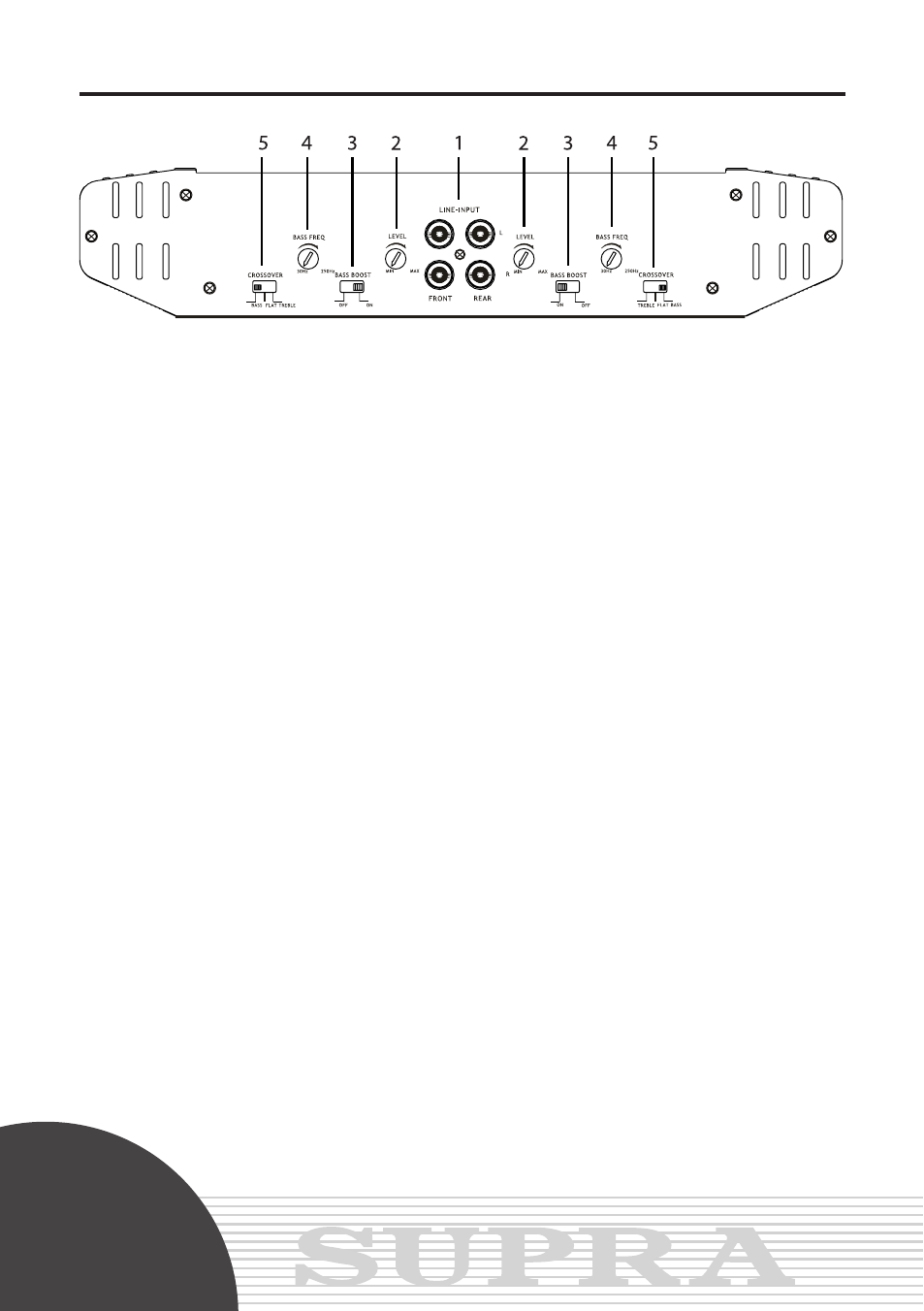

1. Линейный вход Line Input
Этот разъем предназначен для подсоединения к головному устройству с RCA выходами.
2. Регулировка входного сигнала Level
Эти регуляторы предназначены для настройки уровня входного сигнала усилителя. Для
правильной настройки сначала переведите регулятор в положение MIN, а регулятор гром-
кости головного устройства в положение 3/4 от максимума (регуляторы BASS and TREBLE
в нулевом положении). Затем медленно поворачивайте регулятор Level в сторону поло-
жения MAX.
Примечание: При появлении искажений звука остановитесь, затем поверните регулятор
немного назад.
3. Фильтр Bass Boost
Этот фильтр предназначен для срезания одновременно высоких и низких частот. Устано-
вите регуляторы фильтра в нужное положение, при этом на выход усилителя будет пропу-
скаться только разрешенный диапазон частот.
4. Фильтр низких частот BASS FREQ
При подключении к усилителю сабвуфера, установите переключатель кроссовера (5) в по-
ложение LP. Установите частоту кроссовера на 100 Гц или ниже, в противном случае могут
быть повреждены громкоговорители.
5. Переключатель кроссовера Crossover
Позволяет выбрать режим фильтрации сигнала, подающегося на акустические системы:
LP (НЧ фильтр), HP (ВЧ фильтр) и FLAT (фильтр отключен).
-2-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
