Расположение проектора 15
Получение нужного размера проецируемого
изображения
Размер проецируемого изображения зависит от расстояния между объективом
проектора и экраном, настройки масштабирования и видеоформата.
Исходным форматом для данного проектора является 4:3. Чтобы обеспечить
полноформатную 16:9 (широкоэкранную) проекцию изображения, проектор может
менять размер и масштаб широкоэкранного изображения в соответствии с исходной
шириной изображения проектора. При этом высота изображения пропорционально
уменьшается и составляет 75% исходной высоты изображения проектора.
Таким образом, изображение в формате 16:9 не использует 25% высоты изображения
в формате 4:3, отображаемое данным проектором. Эта часть будет отображаться
в виде темных полос сверху и снизу (12,5% по высоте, соответственно) области
отображения, проецируемой в формате 4:3 при отображении изображения в формате
16:9 в центре проецируемой области отображения в формате 4:3 по вертикали.
При определении положения проектора необходимо учитывать его назначение
и отношение сторон входного сигнала. Все входные сигналы (за исключением
композитного видео с сигналом в формате 16:9) будут отображаться в формате 4:3
(для этого потребуется дополнительно 33% высоты отображения по отношению
к области отображения в формате 16:9).
ВНИМАНИЕ! Не выбирайте место постоянной установки проектора, исходя из
формата16:9, если у вас нет необходимости выбирать входной сигнал (кроме
композитного Video, выдающего сигнал в формате 16:9).
Проектор всегда должен располагаться на ровной горизонтальной плоскости
(например, на столешнице), а его луч должен быть направлен строго
перпендикулярно (90°, под прямым углом) по отношению к горизонтальному центру
экрана. Это позволит предотвратить искажение изображения, вызванное проекцией
под углом (или проекцией на поверхность, расположенную под углом).
Луч современного цифрового проектора направлен не строго вперед (как луч старого
пленочного кинопроектора), а имеет небольшое угловое отклонение вверх над
горизонтальной плоскостью проектора. Это сделано для того, чтобы проектор можно
было легко установить на столе и проецировать изображение на экран, нижний край
которого располагается выше уровня стола. При этом изображение на экране
становится видно всем присутствующим в помещении.
При установке проектора под потолком его необходимо монтировать в перевернутом
положении, чтобы луч проектора имел небольшой наклон вниз.
Как видно из схемы, приведенной на странице
17 , нижний край проецируемого
изображения смещается в вертикальном направлении относительно горизонтальной
плоскости проектора. (При установке проектора под потолком это относится
к верхнему краю проецируемого изображения).
Если проектор располагается на большем удалении от экрана, размер проецируемого
изображения увеличивается соответственно, пропорционально увеличивается
вертикальное смещение.
При определении положения экрана и проектора необходимо учесть как размер
проецируемого изображения, так и величину вертикального смещения, которые
прямо пропорциональны расстоянию от проектора до экрана.

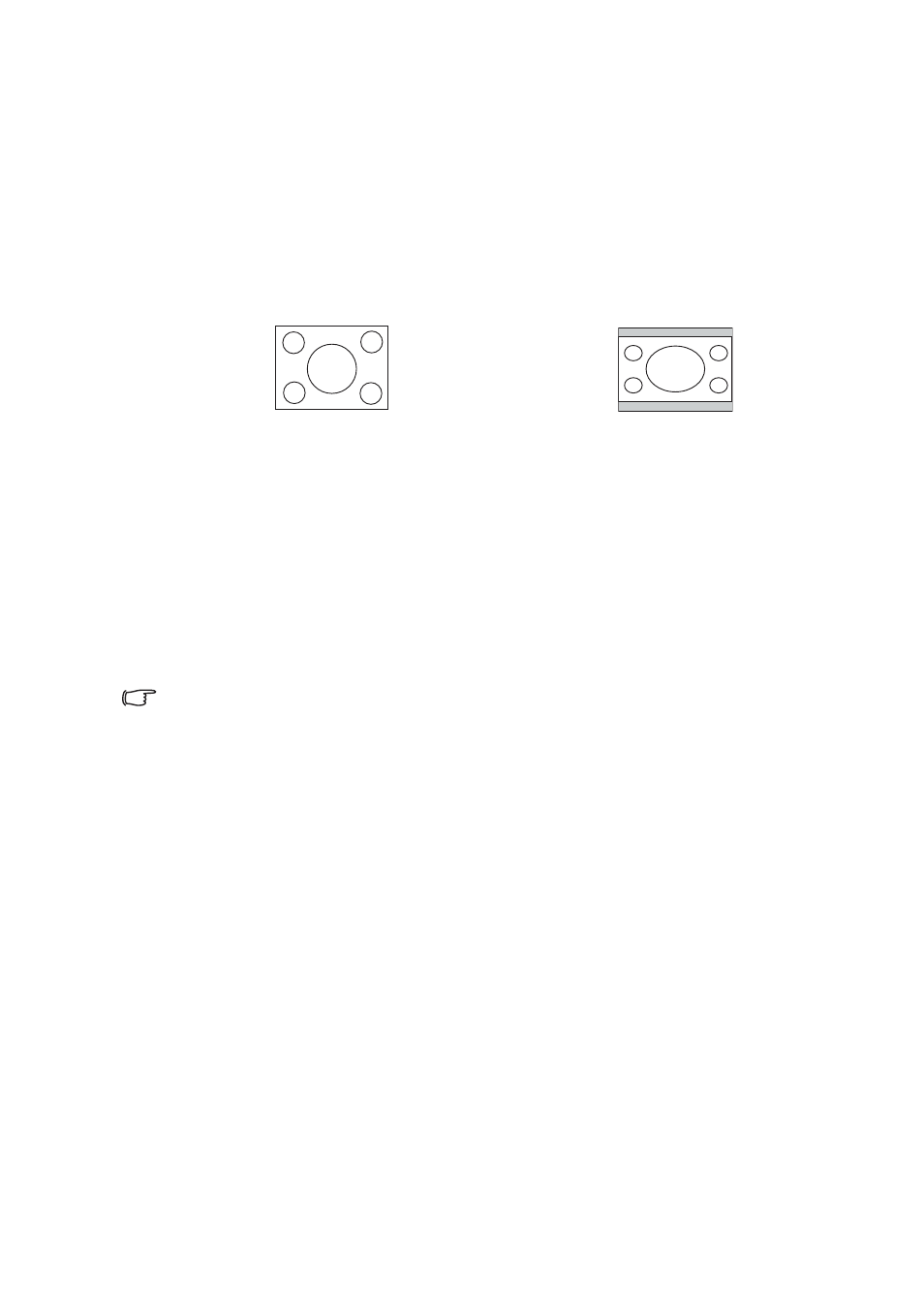

Изображение в формате 4:3 в области
отображения с форматом 4:3
Изображение в формате 16:9 в области
отображения с форматом 4:3
