Введение
9

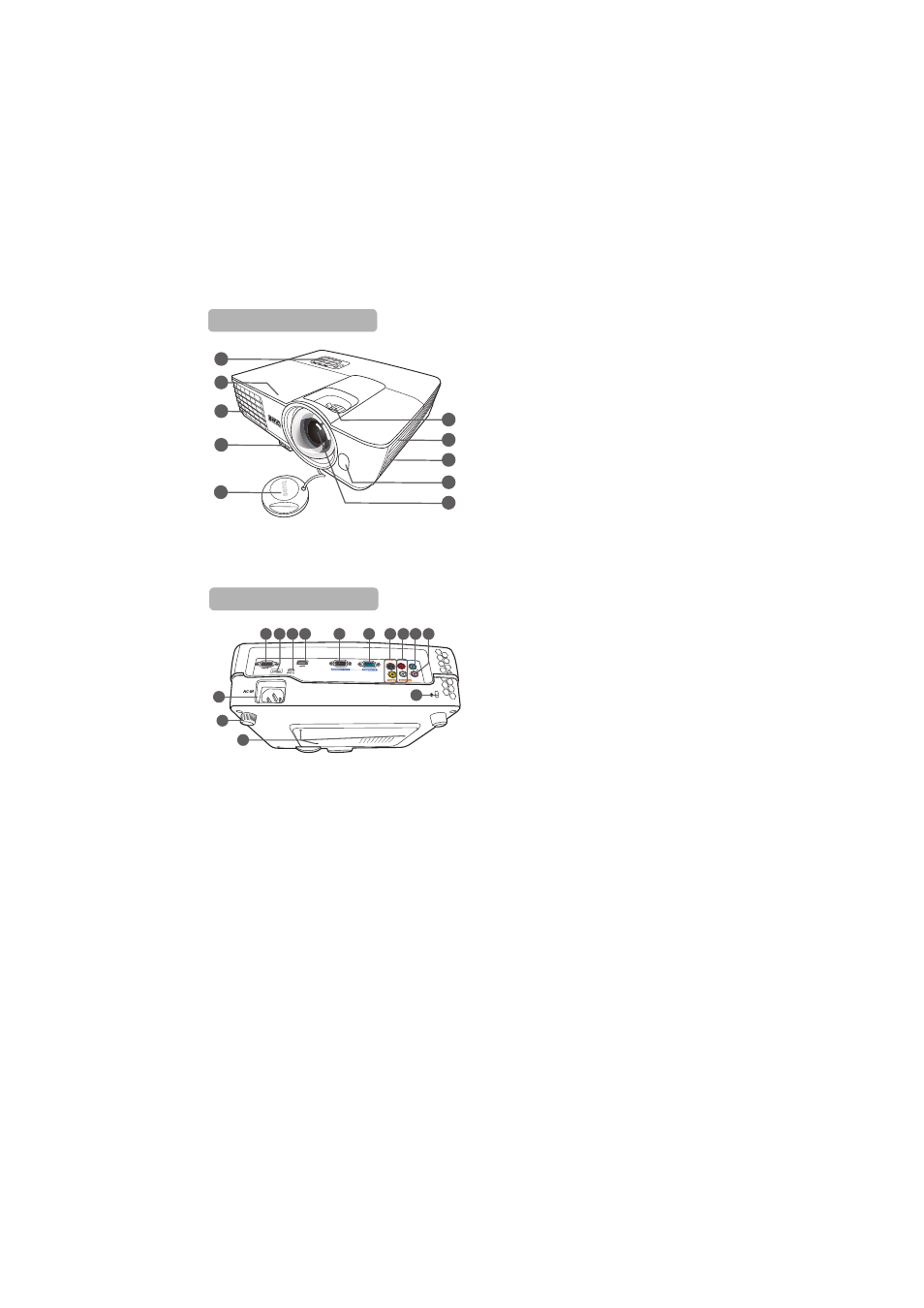

Внешний вид проектора
1.
Внешняя панель управления
(Подробную информацию см.
"Элементы управления и функции" на
стр. 10
2.
Крышка лампы
3.
Вентиляционное отверстие (выпуск
нагретого воздуха)
4.
Кнопка быстро выпускающегося
регулятора
5.
Крышка объектива
6.
Регулятор фокуса и масштаба
7.
Вентиляционное отверстие (впуск
охлаждающего воздуха)
8.
Решетка динамика
9.
Передний инфракрасный датчик ДУ
10. Проекционный объектив
11.
Гнездо управления RS232
12. Гнезд USB, тип A
13. Порт USB Mini-B
14. Входной порт HDMI
15. Гнездо выходного сигнала RGB
16. Гнездо входного сигнала RGB (ПК)/
компонентного видео (YPbPr/YCbCr)
17. Входное гнездо S-Video
Гнездо видеовхода
18. Входные гнезда аудиосигнала (Л/П)
19. Входные гнезда аудиосигнала
20. Гнездо аудиовыхода
21. Гнездо питания перем. тока
22. Задняя ножка регулятора наклона
23. Отверстия для потолочного монтажа
24. Разъем для замка Kensington (защита
от кражи)
Вид спереди/сверху
2
1
3
4
7
8
10
5
6
9
Вид снизу/сбоку
11 12
14
13
15
16
18
20
21
24
22
23
17
19
