Выбор размера проецируемого изображения
Размер проецируемого изображения зависит от расстояния между объективом
проектора и экраном, выбранного увеличения и формата видеосигнала.
Исходным форматом для данного проектора является 4:3. Чтобы обеспечить
полноформатную 16:9 (широкоэкранную) проекцию изображения, проектор может
менять размер и масштаб широкоэкранного изображения в соответствии с исходной
шириной изображения проектора. При этом высота изображения пропорционально
уменьшается и составляет 75% исходной высоты изображения проектора.
Таким образом, изображение в формате 16:9 не использует 25% высоты изображения
в формате 4:3, отображаемое данным проектором. Эта часть будет отображаться в
виде темных полос сверху и снизу (12,5% по высоте, соответственно) области
отображения, проецируемой в формате 4:3 при отображении изображения в формате
16:9 в центре проецируемой области отображения в формате 4:3 по вертикали.
Проектор всегда должен располагаться на ровной горизонтальной плоскости
(например, на столешнице), а его луч должен быть направлен строго
перпендикулярно (90°, под прямым углом) по отношению к горизонтальному центру
экрана. Это позволит предотвратить искажение изображения, вызванное проекцией
под углом (или проекцией на поверхность, расположенную под углом).
Луч современного цифрового проектора направлен не строго вперед (как луч старого
пленочного кинопроектора), а имеет небольшое угловое отклонение вверх над
горизонтальной плоскостью проектора. Это сделано для того, чтобы проектор можно
было легко установить на столе и проецировать изображение на экран, нижний край
которого располагается выше уровня стола. При этом изображение на экране
становится видно всем присутствующим в помещении.
На рисунке, приведенном на стр 16 , показано, что при таком способе проецирования
нижний край изображения смещен по вертикали относительно плоскости проектора.
Если проектор располагается на большем удалении от экрана, размер проецируемого
изображения увеличивается, и пропорционально увеличивается вертикальное смещение.
При определении положения экрана и проектора необходимо учесть как размер
проецируемого изображения, так и величину вертикального смещения, которые
прямо пропорциональны расстоянию от проектора до экрана.
При определении оптимального места установки проектора BenQ рекомендует
пользоваться таблицей размеров экранов формата 4:3. Необходимо учитывать два
размера: проекционое расстояние до центра экрана (по горизонтали) и вертикальное
смещение нижней границы изображения относительно горизонтальной плоскости
проектора.

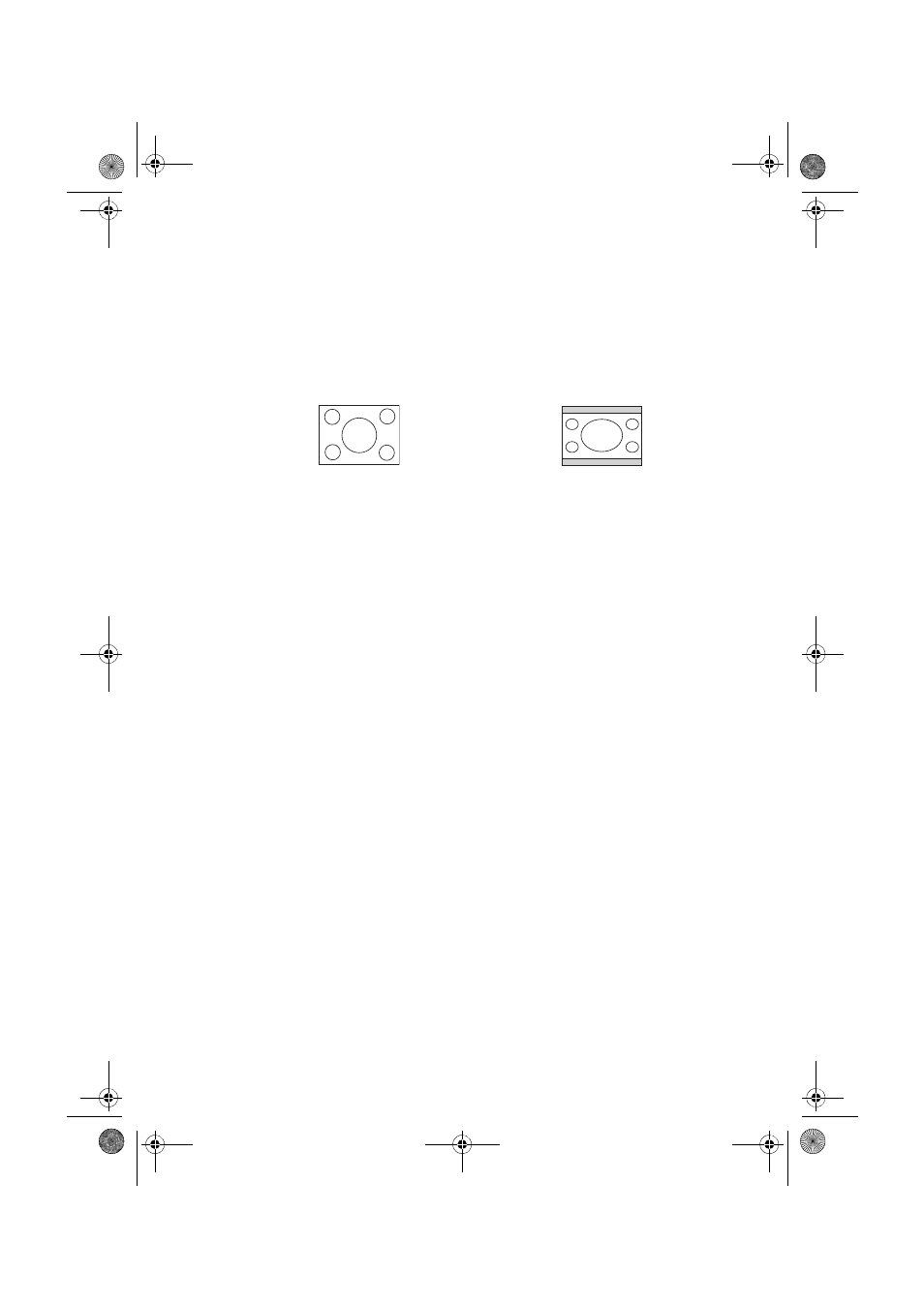

формат изображения 4:3 в области
отображения с форматом 4:3
формат изображения 16:9 в области
отображения с форматом 4:3
