Порядок подключения
20
Подключение источника видеосигнала, оснащенного
композитным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного композитного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному композитным
видеовыходом:
1.
Подключите один конец видеокабеля (приобретается за дополнительную плату)
к композитному видеовыходу источника видеосигнала.
2.
Подключите другой конец видеокабеля к гнезду VIDEO проектора.

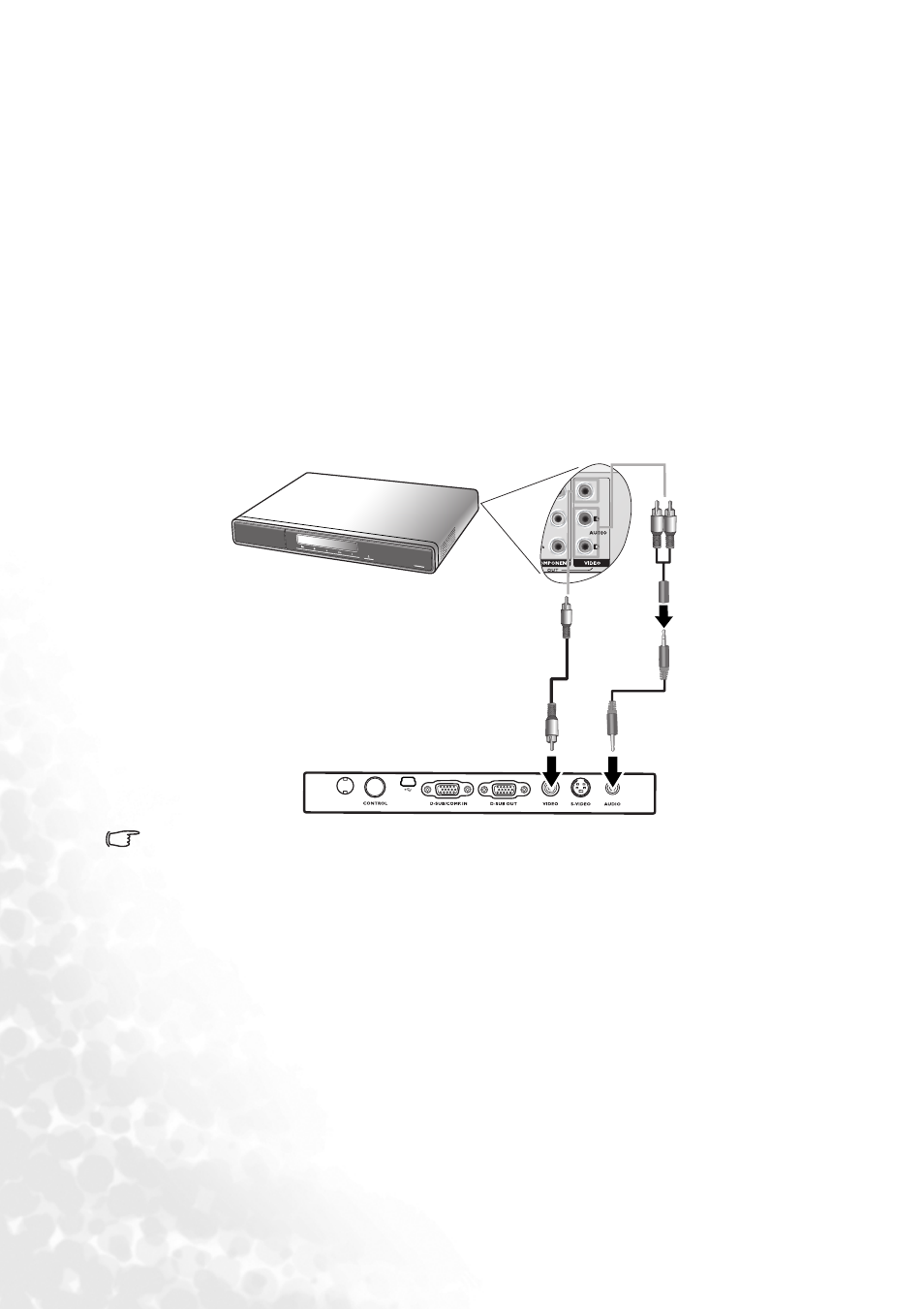

После завершения подключения система должна иметь вид, показанный на
следующей схеме:
•
Проектор воспроизводит только монофонический звук даже в случае подключения
стереофонического сигнала. Подробнее см.
.
•
Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видеоизображения не производится, проверьте
включение и исправность источника сигнала. Проверьте также правильность
подключения сигнальных кабелей.
•
Источник видеосигнала следует подключать через композитный видеовход только
в том случае, если он не оснащен компонентным видеовыходом или выходом S-
Video.
Подробнее см.
Подключение источников видеосигнала" см. стр. 17
.
A/V
устройство
Кабель Видео
Аудиокабели
