16 Установка проектора
русский

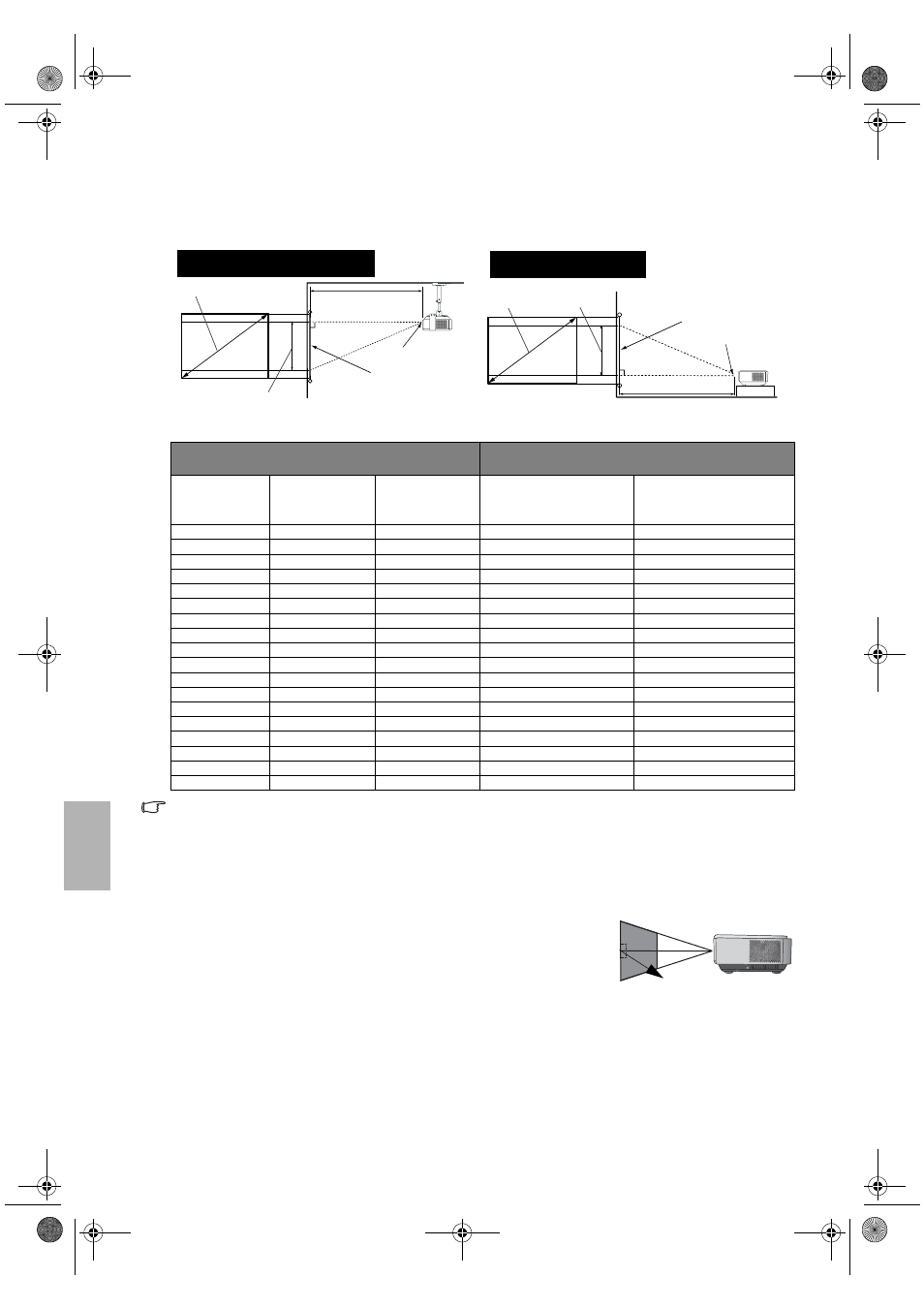

Установка для экрана формата 4:3
Иллюстрации и таблица ниже приводятся для пользователей, уже имеющих экран формата 4:3 или
собираются приобрести его для просмотра изображений в формате 16:9.
Таблица размеров для экрана формата 4:3 (стандартный)
Указанные выше значения приблизительные и могут несколько отличаться от значений реальных
измерений . Приведены только рекомендуемые размеры экрана . Если размер вашего экрана не
представлен в данной таблице , обратитесь за консультацией к дилеру BenQ.
Из таблицы видно, что объектив проектора можно помещать на расстоянии от 1,82 до 12,57 м от экрана,
что обеспечивает изображение от 50" (1,02 x 0,76 м) до 300" (6,1 x 4,57 м).
Вертикальный сдвиг объектива
Управление вертикальным сдвигом объектива дает возможность
гибкого выбора места установки проектора. Это позволяет слегка
смещать проектор по вертикали выше или ниже верхнего уровня
проецируемых изображений.
Сдвиг (смещение) объектива выражается в процентах от высоты
проецируемого изображения. Он измеряется как смещение по
вертикали от центра проецируемого изображения. Проектор оснащен функцией + 100% вертикального
сдвига объектива. Объектив проектора сдвигается вверх или вниз в пределах допустимого диапазона,
в зависимости от требуемого положения изображения. Если нажата кнопка LENS (ОБЪЕКТИВ) на
пульте ДУ или нажаты кнопки LENS SHIFT (СДВИГ ОБЪЕКТИВА) ( или ) на проекторе, на экране
появляется регулировочная полоса.
Экран
Высота изображения
Расстояние
проецирования
Потолок
Центр объектива
Диагональ
Установка под потолком
Расстояние
проецирования
Стол
Экран
Высота
изображения
Центр объектива
Диагональ
Установка на столе
Размеры экрана
( дюйм / см )
Расстояние проецирования ( дюйм / см )
Диагональ Ширина Высота
Мин . расстояние
( с макс . масштабом
изображения )
Макс . расстояние
( с мин . масштабом
изображения )
50 / 127.0 40 / 101.6 30 / 76.2 71.7 / 182.2 82.5 / 209.5
60 / 152.4 48 / 121.9 36 / 91.4 86.1 / 218.6 99.0 / 251.4
70 / 177.8 56 / 142.2 42 / 106.7 100.4 / 255.0 115.5 / 293.3
80 / 203.2 64 / 162.6 48 / 121.9 114.7 / 291.4 132.0 / 335.2
90 / 228.6 72 / 182.9 54 / 137.2 129.1 / 327.9 148.4 / 377.1
100 / 254.0 80 / 203.2 60 / 152.4 143.4 / 364.3 164.9 / 419.0
110 / 279.4 88 / 223.5 66 / 167.6 157.8 / 400.7 181.4 / 460.9
120 / 304.8 96 / 243.8 72 / 182.9 172.1 / 437.2 197.9 / 502.7
130 / 330.2 104 / 264.2 78 / 198.1 186.5 / 473.6 214.4 / 544.6
140 / 355.6 112 / 284.5 84 / 213.4 200.8 / 510.0 230.9 / 586.5
150 / 381.0 120 / 304.8 90 / 228.6 215.1 / 546.5 247.4 / 628.4
160 / 406.4 128 / 325.1 96 / 243.8 229.5 / 582.9 263.9 / 670.3
170 / 431.8 136 / 345.4 102 / 259.1 243.8 / 619.3 280.4 / 712.2
180 / 457.2 144 / 365.8 108 / 274.3 258.2 / 655.8 296.9 / 754.1
190 / 482.6 152 / 386.1 114 / 289.6 272.5 / 692.2 313.4 / 796.0
200 / 508.0 160 / 406.4 120 / 304.8 286.9 / 728.6 329.9 / 837.9
250 / 635.0 200 / 508.0 150 / 381.0 358.6 / 910.8 412.4 / 1047.4
300 / 762.0 240 / 609.6 180 / 457.2 430.3 / 1092.9 494.8 / 1256.9
0
100%
-100%
Вертикальный центр
изображения
