Общее описание

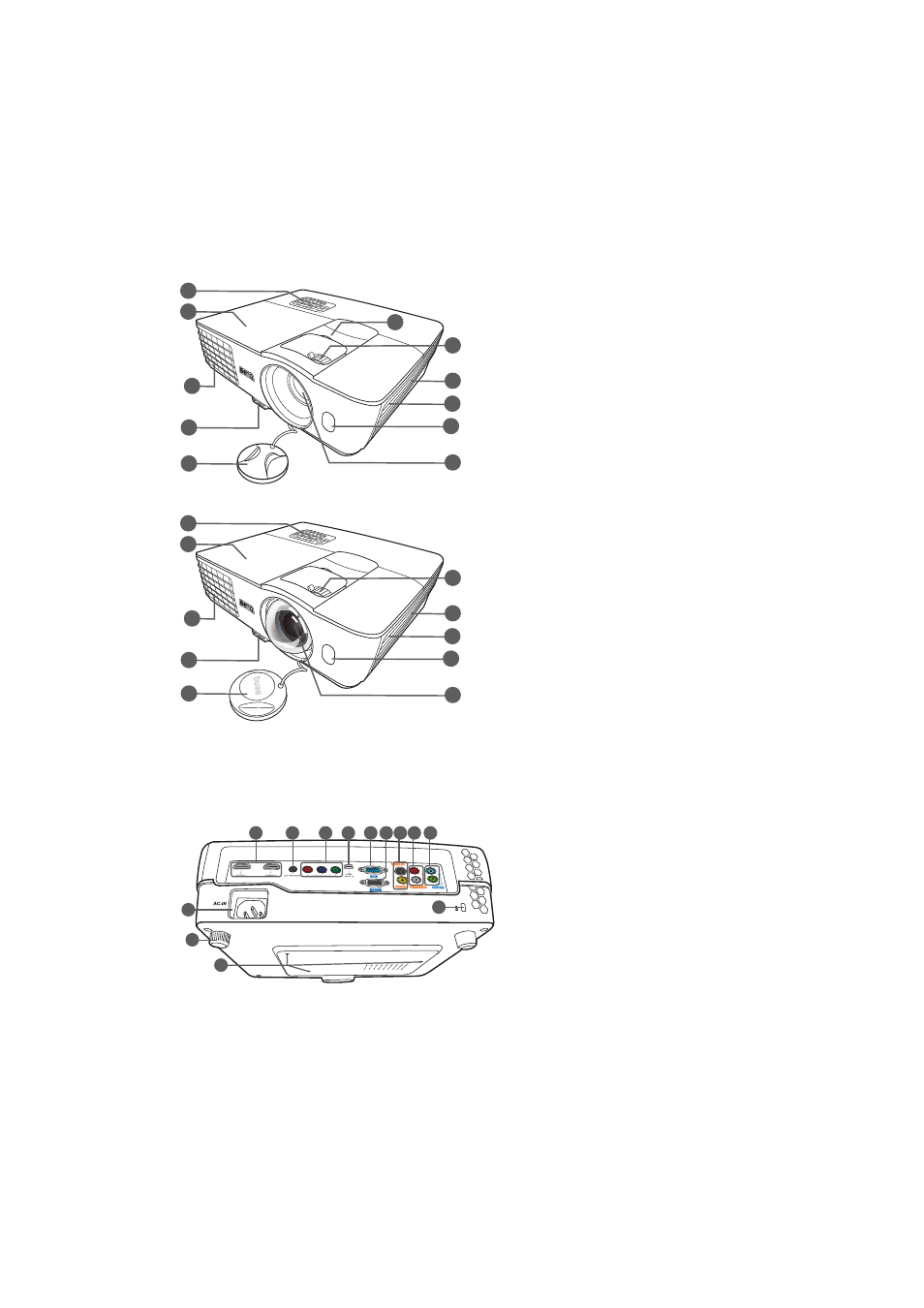

Внешний вид проектора
Вид спереди-сверху
1. Панель управления (см.
.)
2. Крышка лампы
3. Выпускное отверстие (выход
горячего воздуха)
4. Кнопка быстро выдвигающейся
ножки
5. Крышка объектива
6. Регулятор сдвига объектива
7. Кольцо фокусировки и регулятор
масштаба
8. Вентиляционное отверстие (вход
охлаждающего воздуха)
9. Решетка динамика
10.Передний инфракрасный датчик
11. Проекционный объектив
12.Разъемы HDMI
13.Выход 12 В пост. тока
Для запуска внешних устройств,
например электрического экрана,
устройства управления
освещением и т. д. Для получения
инструкций по подключению этих
устройств обратитесь к
поставщику.
14.Входы Component Video (RCA)
с поддержкой видеосигналов
Y/P
B
/P
R
или Y/C
B
/C
R
.
15.Порт miniUSB
(для обслуживания)
16.Гнездо для сигналов RGB (ПК) или
компонентного видео (YPbPr/ YCbCr)
17.Порт управления RS-232
Для подключения кабеля
управления от ПК или домашнего
кинотеатра.
18.Вход S-Video (4-конт. разъем mini
DIN)
Вход композитного видео (RCA)
19.Аудиовходы (Л/П)
20.Аудиовход
Аудиовыход
21.Разъем шнура питания
22.Задняя регулирующая ножка
23.Отверстия для потолочного
монтажа
24.Паз замка Kensington
Вид сзади снизу
2
1
3
7
4
8
6
9
2
1
3
7
4
5
5
8
9
11
10
10
11
W1070
W1080ST
12
13
15
18
21
24
22
23
16 17
19
14
20
Подробнее см. стр.
