Ру
сский
Подвод видео и аудио сигналов 27
Аудио-Видео аппаратура
Кабель SCART
DVD Проигрыватель
Аудиокабель
Компонентный
Видеокабель

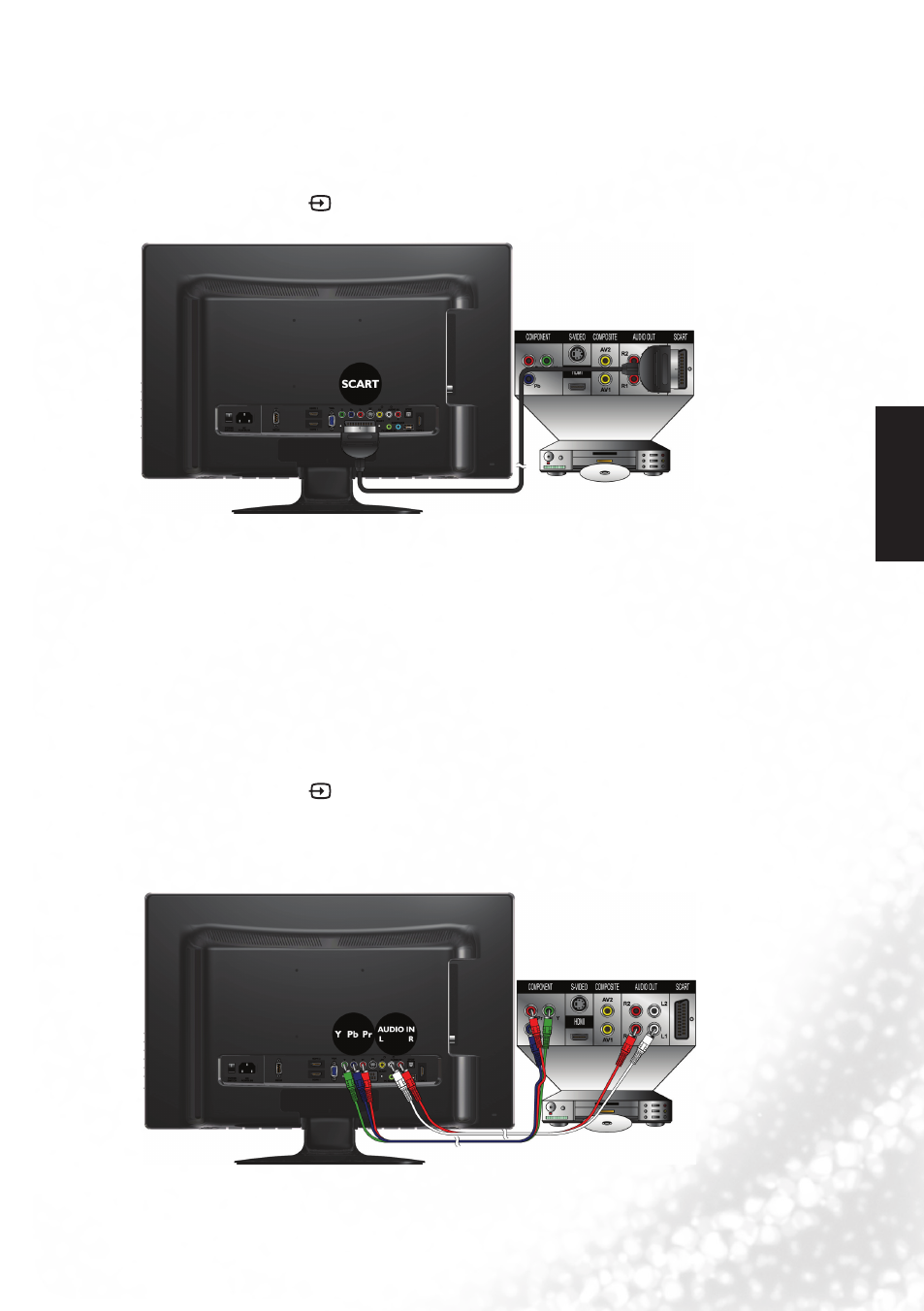

Подключение входа SCART
Подключите SCART своей выходной аппаратуры к разъему SCART телевизора с
помощью кабеля SCART (в комплект не входит).
Для просмотра видеоизображения с помощью данных входных сигналов
необходимо нажать
INPUT и воспользоваться кнопкой ▲▼ для выбора SCART,
а затем нажать кнопку OK.
Подключение Компонентного видеовхода
1. Подключите Компонентный видеовыход своей выходной аппаратуры к разъемам
INPUT YPbPr телевизора с помощью Компонентного видеокабеля (в комплект
не входит). Компонентный видеокабель состоит из трех штекеров: Зеленый (Y),
Синий (Cb/Pb) и Красный (Cr/Pr). При подключении следите за тем, чтобы цвета
штекеров и разъемов совпадали.
2. Подключите соответствующий аудиовыход своей выходной аппаратуры к левому
и правому входному гнезду АУДИО ВХОДА телевизора с помощью аудиокабеля (в
комплект не входит).
Для просмотра видеоизображения с помощью данных входных сигналов
необходимо нажать
INPUT и воспользоваться кнопкой ▲▼ для выбора YPbPr,
а затем нажать кнопку OK.
Из всех аналоговых видеосигналов Компонентное видео обеспечивает наилучшее
качество. Данные по поддерживаемому разрешению см. в «Разрешение, поддерживаемое
входным Компонентным видеосигналом» на стр. 57.
