Введение 9

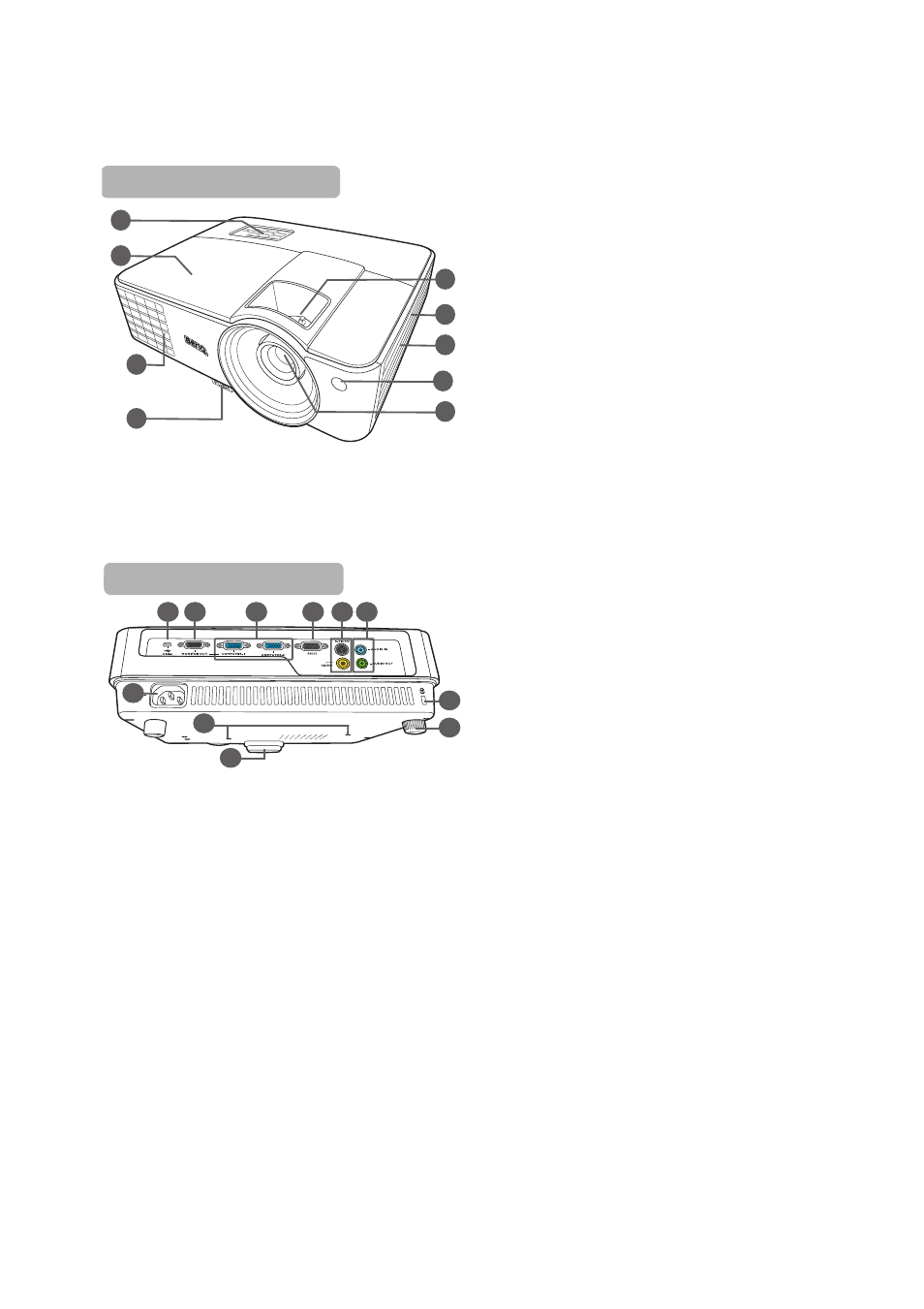

Внешний вид проектора
1. Внешняя панель управления
(Подробнее см.
"Элементы
управления и функции" на стр. 10 .)
2. Крышка лампы
3. Вентиляционное отверстие (выпуск
нагретого воздуха)
4. Кнопка быстро выпускающегося
регулятора
5. Регулятор фокуса и масштаба
6. Вентиляционное отверстие (впуск
охлаждающего воздуха)
7. Решетка динамика
8. Передний инфракрасный датчик
ДУ
9. Проекционный объектив
10. Разъем питания перем. тока
11. Порт USB
12. Гнездо выходного сигнала RGB
13. Разъем для входного сигнала RGB
(ПК) / компонентного видео (YPbPr/
YCbCr)
14. Гнездо RS232
15. Гнездо входа S-Video
Гнездо видеовхода
16. Гнездо аудиовхода
Гнездо аудиовыхода
17. Отверстия для потолочного
монтажа
18. Ножка переднего регулятора
наклона
19. Задняя ножка регулятора
20. Разъем для замка Kensington
(защита от кражи)
2
1
3
5
4
6
7
8
9
Вид спереди/сверху
10
11 12
18
19
20
13 14 15 16
17
Вид снизу/сбоку
